| | Чт, 23.05.2013, 18:13 | Сообщение # 81
|
Gosha1968 Друзья Активность: 580

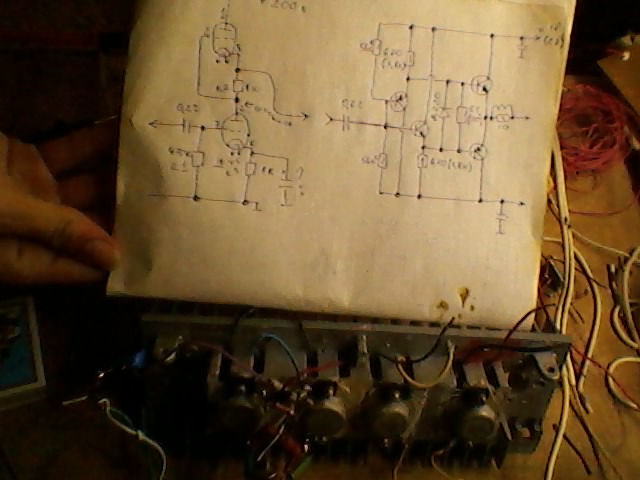

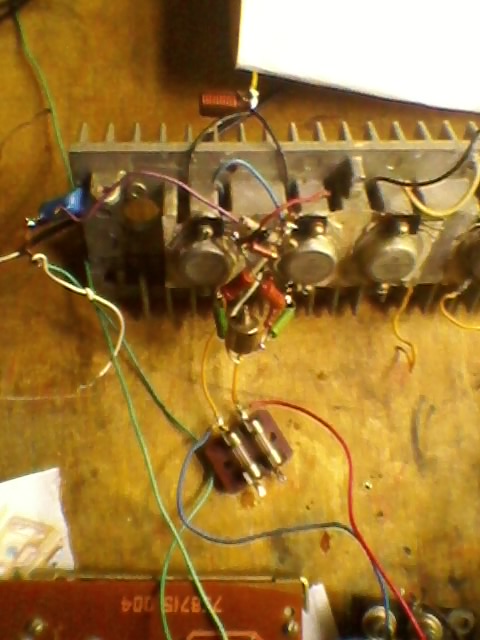

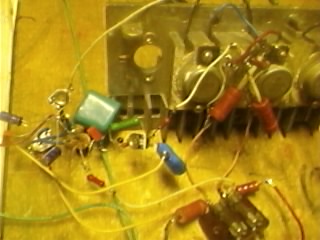

| Вот наконец нашел время. собрал навесом на макете транзисторную часть Агеевского уся. Только питание +-37в. Резюки 7 и 9 -2.7ком , а 8й-240 ом. Диод нашел младше меня на пару месяцев, зато военной приемки  . Счас питалово запаяю  . Боюсь включать, вобщем если не рванеть, буду сабирать ламповую часть Добавлено (23.05.2013, 03:28)
---------------------------------------------
Оно поет! Правда ноль на выходе плавает, в районе 0.2 вольта. Надо наверно как то автоматизировать. И видно ток покоя мал, транзисторы слегка теплые. Рез. 7 и 9 нужно меньше, завтра померяю. А 8й тоже 240 много, притулял к нему 510 ом, вроде лучше и громче. Вобщем схема сырая, надо подгонять номиналы. Питание оказалось +-35, но это ночью, днем будет меньше, да и если навалить еще немного просядет. Но думаю ватт 70-80 должно получиться. Добавлено (23.05.2013, 18:13)
---------------------------------------------
Вобщем работает. Но. Точно нужна стабилизация нуля на выходе. Если на ходу нажать паузу на плеере( подключен к сиди плееру) ноль сразу уходит и гул в АС. А что тогда ожидать при прогреве лампового каскада? Есть еще одна неприятность , слегка рипит. Смотрел на ослике все идеально даже на 25кгц. Никакой ступеньки. Ток покоя был 30мА, увеличил до 150 мА, правда на другом плече 100. Неужели от этого рипит? Греются только резисторы 7 и 9 ( 1 ватт) Транзисторы слегка теплые. Посоветуйте кто может, Ксюня, ты там с Агеевским усем собаку съел, я знаю , а то я немного  . Хотя интересно и главное ничего неспалил .
|
|
| | Чт, 23.05.2013, 18:24 | Сообщение # 82
|
Gosha1968 Друзья Активность: 580

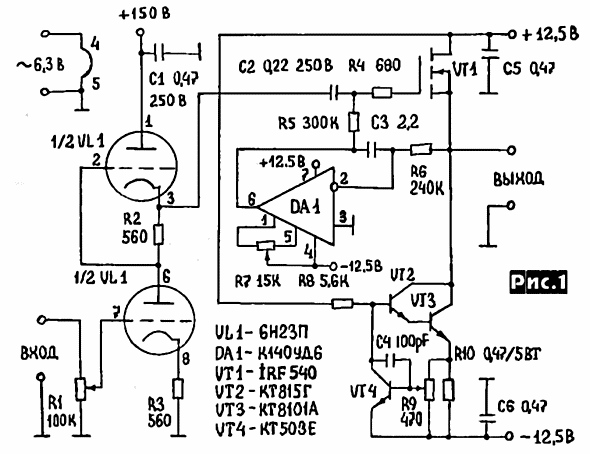

| Вот схема. Там микра ноль держит, может так сделать? Кто делал этот усь ? Как работает? Ноль как?
|
|
| | Пт, 24.05.2013, 03:03 | Сообщение # 83
|
Gosha1968 Друзья Активность: 580
| Вот оно   Добавлено (24.05.2013, 03:03)
---------------------------------------------
Спаял навесом обвязку микры ( на схеме выше), подключил в усь и все нормализовалось. Ноль стоит как вкопанный и рипеть перестало, можно теперь находу включать плеер, переключать, шнур вытаскивать и вставлять, все спокойно. Правда забыл убрать резисторы от баз к + и к -. Нужно ли их убирать? И пришлось уменьшить до 15ком резистор 5. Вот незнаю как правильней. Чем меньше этот резистор тем меньше напряжение на выходе микросхемы, при условии нуля на базах кт816-17 и выходе усилителя. Сначала было 8,3 вольта, сейчас 1,2. Можно еще уменьшить. А нужно ли? На выходе ноль. Час наблюдал, дрейф максимум на 1мВ.Токи пока оставил 150 и 100 в плечах. Буду все равно разбирать и делать на плате, там и выставлю. Транзисторы теплые, но резисторы 7 и 9 - держаться нельзя. Надо ставить по мощнее. И что радует при включении, никакого щелчка, только гул пару секунд, пока ноль на выходе не установится. Вобщем перехожу к ламповой части.
|
|
| | Пт, 24.05.2013, 07:21 | Сообщение # 84
|
Ксюня Друзья Активность: 453
| Gosha1968, Так не пойдет.Без обратной связи искажения будут огромные и ноль будет плавать что бешенный.Ведь за нульом ничего не следит.Надо или добавить дополнительный каскад на вход,чтоб за нулем следил,или оставить микросхему как есть а сигнал подавать сразу с ламп на базы транзисторов КТ816и817.Хотя и тут не знаю что с искажениями будет.
|
|
| | Пт, 24.05.2013, 08:48 | Сообщение # 85
|
Ксюня Друзья Активность: 453

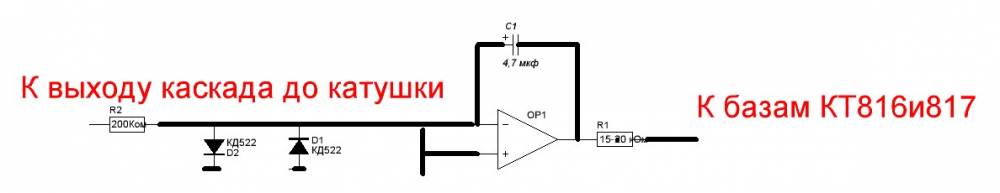

| Gosha1968, Короче пораскинув мозгами,решил что надо сделать так.
Диоды будут ограничивать напряжение на входе ОУ чтоб не перегружать ее.Сам ОУ будет следить за нулем на выходе,не внося при етом изменений в усиление сигнала.Можеш 140УД8 и поставить.С выводами думаю разберешся.6 выход ОУ,3 вывод на общий,2 на выход каскада.Питание 4 минус и 7 плюс.Если сделаеш отпишись.Интересно как будет дальше.
поправил Ксюня - Пт, 24.05.2013, 16:06 |
|
| | Пт, 24.05.2013, 15:17 | Сообщение # 86
|
grant Пользователи Активность: 304
| Gosha1968, Посмотрел твою схему. Входной (ламповый) каскад один в один как тот, что я собираюсь делать в новом усилителе для наушников. Только лампы 6н24п и резисторы по 680 ом. Раскажешь как настраивать.
|
|
| | Пт, 24.05.2013, 21:54 | Сообщение # 87
|
Gosha1968 Друзья Активность: 580
| Ксюня, в принципе я почти так и подключал. Только диоды не ставил. Если смотреть по твоей схеме, то у меня было так, если крутишь рез.2- никаких изменений. Если крутишь рез.1, то чем он больше тем дрейф больше. Был сначала 250ком - дрейф почти 10мВ, а с 15ком около 1мВ. Мож вообще 1ком поставить? Правда я это уже гоню 1мВ это уже прилично. Но все это при подключенных резисторах к + и - и базам КТ 816-17. Я их убрал и дрейф стал около 20 мВ  Так что я их назад поставил (56ком) Ксюня, а что делает С1 ? У меня стоит 2.2 мкф, я подумал не электролит будет лучше. Попробую диоды поставить и рез. 4 ( по верхней схеме) убрать, кстати зачем он? кстати поставил в питание два рез. по 1 ому, очень удобно ток смотреть. например 100мВ это 100мА.
|
|
| | Пт, 24.05.2013, 22:31 | Сообщение # 88
|
Ксюня Друзья Активность: 453
| Gosha1968, Раз утебя резисторы 7 и 9 горячие,значит транзисторы 816 и 817 перешли почти в режим класа А.Резисторы в цепях базы убери.Не забывай что ОУ может иметь дрейф нуля в пределах 50мв.так что 20 мв это шикарно .
Конденсатор препятствует проникновению постоянного напряжения на вход ОУ.На нем реализована обратная связь по переменному напряжению.Получается что ОУ переменное напряжение через конденсатор с выхода пропускает на вход,и поскольку вход инвентирующий,то он сам себя компенсирует и затухает,а постоянное напряжение усиливается и коректирует ноль.Добавлено (24.05.2013, 22:31)
---------------------------------------------
Цитата (Gosha1968) и рез. 4 ( по верхней схеме) убрать, кстати зачем он?
Если я правильно понял про какую схему речь,то он просто ограничительный в цепи затвора полевика.
|
|
| | Сб, 25.05.2013, 02:10 | Сообщение # 89
|
Gosha1968 Друзья Активность: 580
| Ксюня, да 7и 9 горячие, поставил сейчас 1.8 ком 2 ватта, ток 125 и 130 мА при питании +-35 вольт, греются градусов 40-60. И заметил что 816-17 градусов 40, а 818 и 819 еле теплые. Вообще читал где то, что при таком питании и ламповым каскадом можно получить 120 ватт. Мощность ограничена только питанием. С ламп можно вольт 60 раскачки получить. Но мне ватт 100 хватит. Днем питание +- 30 вольт С Амфитона 75у 202 транс. По схеме блин +- 37 вольт, а в реале меньше( напруга в сети нормальная) Диоды поставил. С баз резисторы уберу. А вот рез. 4  . замыкал его, сразу на выходе 2вольта, гул и аж плеер вырубился( странно) и все срывается напроч. А рез 1 ( по твоей схеме) крути как хочешь. Все равно ноль выставляется. В общем наверно на этом настройку закончю. Удивительно ничего не спалил, как говорится на сьемках фильма ни одно животное непострадало
|
|
| | Сб, 25.05.2013, 18:53 | Сообщение # 90
|
Gosha1968 Друзья Активность: 580

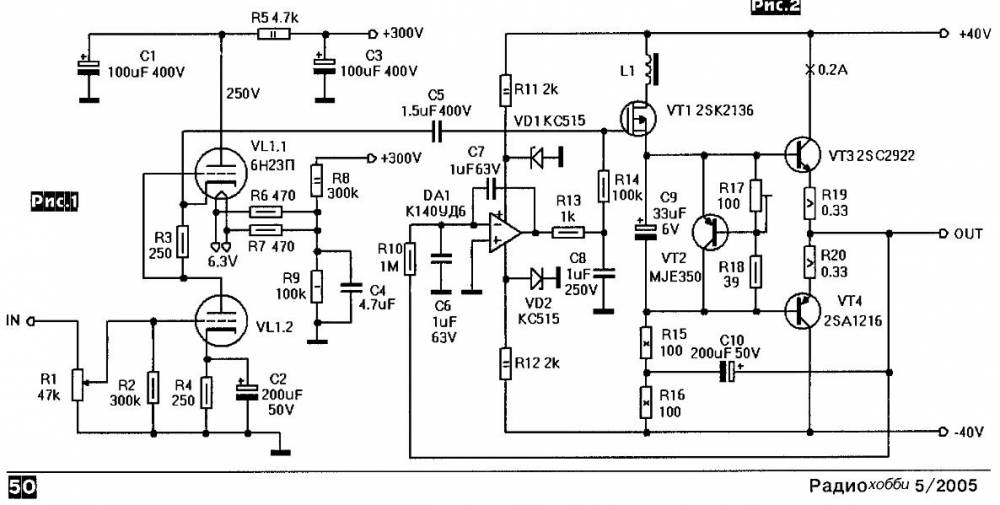

| Не удержался я и собрал обвязку микры из этой схемы Добавлено (25.05.2013, 18:53)
---------------------------------------------
Так просто оно не работает. Включил пару секунд поиграло (?), а потом гул и 5 вольт на выходе. Потом поставил рез. 750 ом между рез. 14 ( по последней схеме)и базами кт817-16, сигнал подал через кондер 0.22 мкф в точку их соединения. Заработало. Не пойму почему это так. Вобщем резистор там нужен. Но по этой схеме дрейф около 50 мВ Решил остановиться на предыдущей схеме. Делать было нечего. А вообще отрицательный результат тоже результат
|
|
