Гибридные УНЧ
|
|
| | Ср, 21.11.2012, 23:32 | Сообщение # 61
|
феска Друзья Активность: 3627
| vadim-life, приведенная тобой схема двух полярная +55 + (-55) 110 вольт постоянки 90 переменки после преобразования дадут нужную напругу в 110 вольт
далее емкостно резестивный делитель и будет 2 полярка
поправил феска - Ср, 21.11.2012, 23:33 |
|
| | Чт, 22.11.2012, 01:32 | Сообщение # 62
|
MAESTRO ^ Активность: 5564
| Всё правильно, но для ЭТОЙ схемы нужно двухполярное питание: +-55В. Так что придётся брать другой трансформатор. И ненравится мне база на аноде лампы - режим по постоянному току будет капитально плавать, и VT1 ситуацию никак не спасает.
|
|
| | Чт, 22.11.2012, 21:36 | Сообщение # 63
|
vadim-life Пользователи Активность: 63
| Здравствуйте, я все в поясках схемы хочу все таки пристроить свой тан-104.

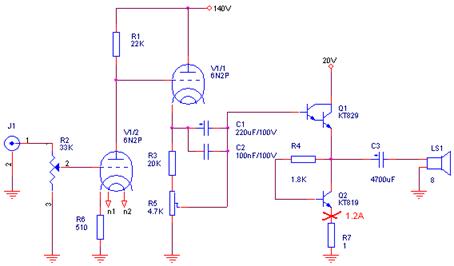

Прошу вас оценить схему.
Огромное ВАМ СПАСИБО за разъяснения.
поправил vadim-life - Чт, 22.11.2012, 21:39 |
|
| | Пт, 23.11.2012, 00:34 | Сообщение # 64
|
MAESTRO ^ Активность: 5564
| Нормальная схема - сюда можно и поставить запаралелив 28в обмотки.
|
|
| | Сб, 24.11.2012, 17:25 | Сообщение # 65
|
vadim-life Пользователи Активность: 63
| Здравствуйте.
Подскажите пожалуйста, на схеме кт829 - 2шт. или это обозначение его такое.
|
|
| | Сб, 24.11.2012, 19:34 | Сообщение # 66
|
Gosha1968 Друзья Активность: 580
| Один конечно.Это такой транзистор, сдвоенный. Добавлено (24.11.2012, 19:34)
---------------------------------------------
vadim-life, а описание на эту схему есть? Заинтересовала.
|
|
| | Вс, 25.11.2012, 00:27 | Сообщение # 67
|
vadim-life Пользователи Активность: 63
| В данный момент делаю монтаж. Описание нет.
Что, получиться отпишусь.
Спасибо за ответ.Добавлено (25.11.2012, 00:27)
---------------------------------------------
Собрал один канал понравилось звучание, с лампой 6н6п звучание на порядок лучше. Транзисторы сильно греются ~90 гр. Ток выставил 1а.
Принципе я доволен  , доведу до ума сделаю второй канал. Главное я задействовал ТАН-104.
|
|
| | Вс, 25.11.2012, 08:21 | Сообщение # 68
|
Gosha1968 Друзья Активность: 580
| 90 гр- а радиатор какой? Может маленький? И как мощность?
|
|
| | Вс, 25.11.2012, 13:35 | Сообщение # 69
|
MAESTRO ^ Активность: 5564
| Грется они будут полюбому, на то он и А! Но и вентиляторы ставить нельзя - шум, помехи...
|
|
| | Вс, 25.11.2012, 15:58 | Сообщение # 70
|
vadim-life Пользователи Активность: 63
| Quote (MAESTRO) 90 гр- а радиатор какой? Может маленький? И как мощность?
Ватт 30-40, радиаторы от бп компа, транзисторы ставил BDX53с и BD911. Но 829 и 819 лучше работают.
Транс выдал 160в., на 6н2п 1,7 - 108в. ,3-0,7в., 8-107в. подскажите пожалуйста всели в норме.
На т-ре 829 б-10в.,к-20в. , Э-9.3в. , т-ре 819- б-2в, 9,3в. ,э-1.5в..
поправил vadim-life - Вс, 25.11.2012, 17:29 |
|
