| | Пт, 04.11.2011, 14:51 | Сообщение # 41
|
Novi4ok Пользователи Активность: 5
| Доброго времени суток! У меня есть вопросы к данной схеме: это УНЧ или УМЗЧ? Я новичок хотел бы попробывать данную схему, но не могу разобраться с выводами ламп, пока не могу по условному обозначению определить что-куда  Не могли бы вы обозначить нумерацию выводов ламп? И я так понимаю, мощность 140 ватт это при нагрузке 4 Ом? Заранее благодарен.
поправил Novi4ok - Пт, 04.11.2011, 15:24 |
|
| | Пт, 04.11.2011, 17:36 | Сообщение # 42
|
MAESTRO ^ Активность: 5564

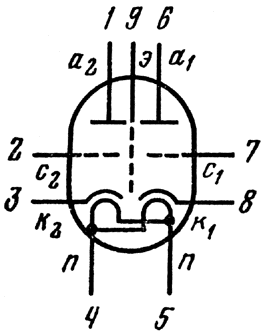

| Это почти одно и то-же УНЧ или УМЗЧ. На этот усилитель можно подавать сигнал с линейного выхода и его хватает для нормальной раскачки. 140 ватт конечно при низкоомных динамиках. Цоколёвка 6н23п:
|
|
| | Пн, 07.11.2011, 16:27 | Сообщение # 43
|
Novi4ok Пользователи Активность: 5
| Спасибо, но я все равно до конца не могу понять, напряжение 300 В подается на анод первого триода (1) или на анод второго триода (6). И так же самое: какой вывод использовать на второй лампе куда подходит R4?
|
|
| | Вт, 08.11.2011, 09:32 | Сообщение # 44
|
MAESTRO ^ Активность: 5564
| Напряжение на анод первого (1), а анод второго (6) через резистор на катод первого. Использовать катод (3)
|
|
| | Вт, 08.11.2011, 10:29 | Сообщение # 45
|
Novi4ok Пользователи Активность: 5

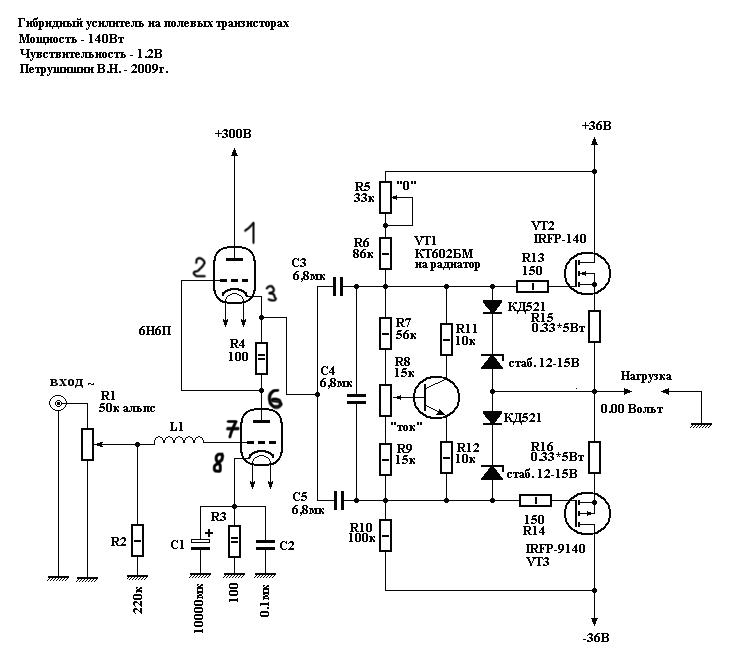

|  Блин, еще больше запутался, прикрепляю картинку, я все верно понял? И как я по схеме могу определить какой вывод использовать? Вы говорите использовать катод(3), а на схеме нарисован катод (8) на первой лампе, и также на второй лампе нарисован катод (3), а получается надо (8), т.к. используется анод (6), если я не прав - поравьте меня. Как читать такие схемы?
|
|
| | Вт, 08.11.2011, 10:37 | Сообщение # 46
|
MAESTRO ^ Активность: 5564
| Всё правильно нарисовано.
|
|
| | Вт, 08.11.2011, 10:44 | Сообщение # 47
|
Novi4ok Пользователи Активность: 5
| Т.е. На схеме одна лампа, а не две? Это схема одного канала?
|
|
| | Вт, 08.11.2011, 10:55 | Сообщение # 48
|
MAESTRO ^ Активность: 5564
| Каждая лампа содержит два триода в одном баллоне. И на каждый канал как раз и идёт по два триода, включенных по хитрой схеме. То есть для стерео надо 2 лампы.
|
|
| | Вт, 08.11.2011, 10:56 | Сообщение # 49
|
Novi4ok Пользователи Активность: 5
| Уфффф...  Спасибо за терпение!)))
|
|
| | Чт, 15.11.2012, 20:57 | Сообщение # 50
|
vadim-life Пользователи Активность: 63
| Здравствуйте.
MAESTRO.

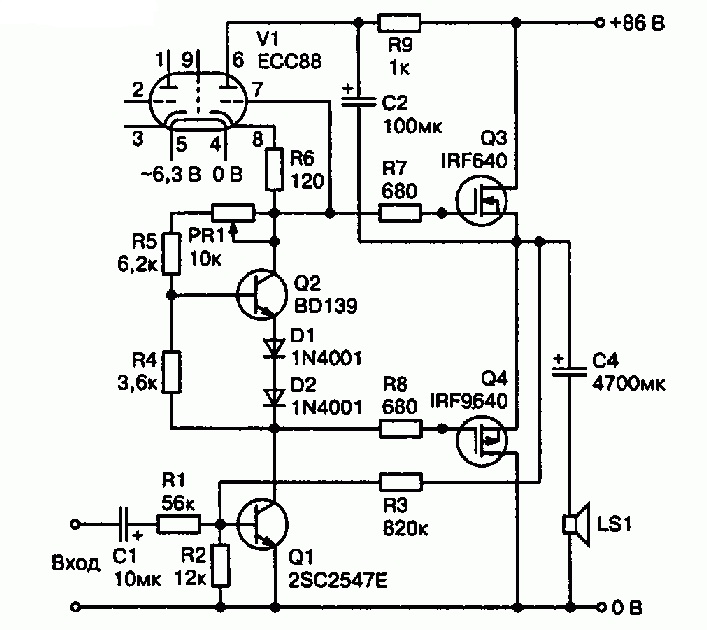

Нашел в нете схемку, гибридный усилитель мощности ЗЧ Джеффа Маколэя (80 Вт)
Посмотрите пожалуйста опытным глазом есть смысл ее делать?
Получить ли у меня применить тан-104 для питания?
Если нет, то может у вас есть схемка для тан-104? Лежит 2 шт.
Лампа ЕСС88 это аналог 6н23п, можно ли заменить на лампу 6Н6П , 6Н2П?
Спасибо.
поправил vadim-life - Чт, 15.11.2012, 21:28 |
|
