Гибридные УНЧ
|
|
| | Чт, 15.11.2012, 21:28 | Сообщение # 51
|
MAESTRO ^ Активность: 5564
| Привет. А что, схема нравится!
тан-104 немного слабоват. Сложить 28 по 2 и 6,3 - будет 70В 2А.
Выводы обмоток Напряжение, В Допустимый ток, А
7-8 28 0,89
16-17 28 0,89
9-10 28 0,9
18-19 28 0,9
11-12 6,3 0,9
20-21 6,3 0,9
13-14(15) 5(6,3) 3,3
22-23(24) 5(6,3) 3,3
PR1 выставляет ток на выходе. Только не совсем понятно назначение лампы...
|
|
| | Чт, 15.11.2012, 21:39 | Сообщение # 52
|
vadim-life Пользователи Активность: 63
| Схема нравиться которая обсуждалось выше, но у меня нет трансов лежит тс-270 и 250, но как то жалко их ставить сюда у меня в проекте гитарный комбик.
---------------------------------------------
Quote (vadim-life) PR1 выставляет ток на выходе. Только не совсем понятно назначение лампы... |
|
| | Чт, 15.11.2012, 21:40 | Сообщение # 53
|
MAESTRO ^ Активность: 5564
| Лучше скопируй сам текст с того сайта.
|
|
| | Чт, 15.11.2012, 21:48 | Сообщение # 54
|
vadim-life Пользователи Активность: 63
| Джефф Маколэй при разработке гибридного УМЗЧ руководствовался тем, что ламповые усилители обычно звучат лучше транзисторных на средних частотах, но уступают в детальности и энергетике на краях звукового диапазона.
Описываемый усилитель обеспечивает 80 Вт на 8-омной нагрузке при коэффициенте гармоник Kr<0,04% (1 кГц), полосе 5 Гц — 35 кГц (20 Вт, -3 дБ) и отношении сигнал/шум более 100 дБ.
Единственный каскад усиления напряжения выполнен на биполярном транзисторе Q1 2SC2547E с динамической нагрузкой (SRPP) на триоде VI ЕСС88.
Примечание. Применение транзистора обеспечило значительно большее (примерно на порядок) усиление каскада, чем у вакуумного триода, а динамическая нагрузка обеспечила практически «ламповую» линейность.
Выходной каскад сформирован как двухтактный истоковый повторитель на комплементарной паре мощных полевых транзисторов Q3 IRF640, Q4 IRF9640. Их рабочую точку (начальный ток покоя) устанавливают триммером PR1 при налаживании. Причем Джефф не приводит конкретных цифр начального тока стока Q3, Q4.
Он настаивает на необходимости проведения этой регулировки под конкретные экземпляры транзисторов на слух до момента исчезновения искажений при негромком воспроизведении высококачественной фонограммы. Причем перед первым включением движок PR1 необходимо перевести в левое по схеме положение, обеспечивающее минимальный ток покоя.
Термостабилизацию тока покоя обеспечивает монтаж Q2 BD139 на общем радиаторе Q3/Q4 (площадью не менее 300 см2).
Примечание. Транзисторы монтируют через изолирующие теплопроводные прокладк
Конденсатор С2 и резистор R9 формируют привычную для транзисторных усилителей цепочку вольтодобавки. В данном случае она помогает лампе V1 обеспечивать нормальную раскачку выходной ступени при относительно невысоком анодном напряжении.
Кстати, примерно 10-секундный разогрев V1 избавляет от броска тока через С4 и акустическую систему при включении питания усилителя. R3 замыкает цепь общей ООС как по постоянному, так и по переменному току. Первая стабилизирует режимы всех каскадов, а вторая стабилизирует общее усиление на требуемом уровне.
|
|
| | Чт, 15.11.2012, 21:54 | Сообщение # 55
|
MAESTRO ^ Активность: 5564
| А-а, это динамическая нагрузка. Делай, нормальная схема. Правда на тан-104 выходной каскад в классе "А" работать не сможет - слабоват по току, придётся выставить АВ. С током покоя в 0,5А.
|
|
| | Чт, 15.11.2012, 21:58 | Сообщение # 56
|
vadim-life Пользователи Активность: 63
| Quote (MAESTRO) придётся выставить АВ. С током покоя в 0,5А.
Прошу поподробней, если можно.
|
|
| | Чт, 15.11.2012, 22:14 | Сообщение # 57
|
MAESTRO ^ Активность: 5564
| При настройке усилителя выставить ток покоя, в смысле потребления выходных транзисторов, (в режиме молчания) пол ампера. Хотя схема задумана на более высокий ток, но и так будет неплохо.
Перед первым включением движок PR1 необходимо перевести в левое по схеме положение, обеспечивающее минимальный ток покоя. А дальше увеличить до 0,5А.
|
|
| | Чт, 15.11.2012, 22:25 | Сообщение # 58
|
vadim-life Пользователи Активность: 63
| Спасибо большое. Пока все понял, приступаю к изготовлению.
PS
А по лампе вопрос 6н6п или 6н2п можно поставить?
|
|
| | Чт, 15.11.2012, 22:38 | Сообщение # 59
|
MAESTRO ^ Активность: 5564
| Слушаю обе, больше нравится 6н6п.
|
|
| | Ср, 21.11.2012, 23:08 | Сообщение # 60
|
vadim-life Пользователи Активность: 63
| MAESTRO,
Здравствуйте.

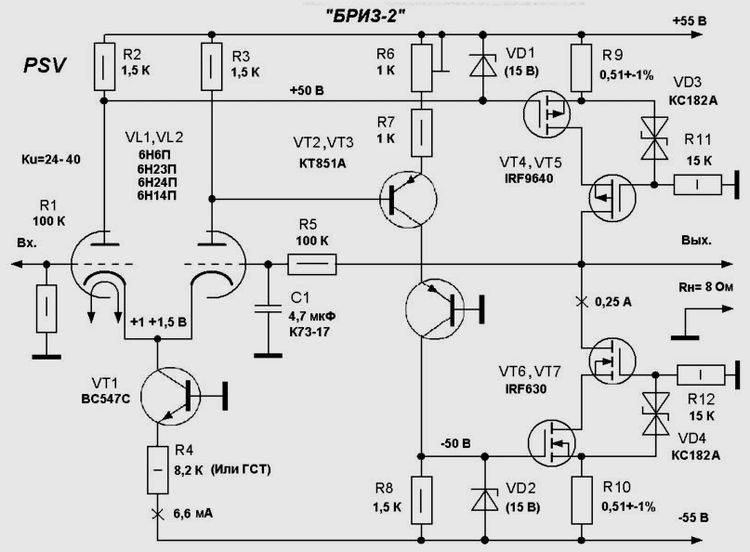

Нашел схемку Бриз-2
Я наверное вас замучил своим ТАНом-104.Хорошо, что есть такие с кем можно посоветоваться.
Я соединил обмотки 7и9, 8и10, 17и19, 16и18. далее соединяю 7,9 с 17,19 ,а 8,10 с 16,18 замерил получил ~30в., далее соединяю 24 и15 и 7,9 с 22 на выходе 13 и 16.18 получил ~ 44В и того получилось постоянки 57 вольт, ток 4а., правильно? . Можно ли так соединять? Не бахнет?
Подойдут такие параметры для этой схемы?
Если да какие диоды лучше поставить в мост, и кондеры? В описании советую (КД213А), (22 000 мкф)..
Было бы вообще чудесно если подскажите схемку БП для этого уселка.
А то детали все есть для нее, а вот с блоком питания проблема.
Спасибо.
поправил vadim-life - Ср, 21.11.2012, 23:28 |
|
