Гибридные УНЧ
 Вт, 22.02.2011, 20:55 | Сообщение # 31

MAESTRO

^

 Активность: 5564

Можно конечно, только жалко ставить мост на 3А туда, где ток 0,01А.
 Вт, 22.02.2011, 21:06 | Сообщение # 32

SashaB

Пользователи

 Активность: 16

Список используемых деталей:
-|Лампа|------------------
6Н2П - 2шт.

-|Сопротивление|----------
R1 - 50 кОм (переменный резистор(регулятор громкости) модель - ALPS стерео) - 1 шт.
R5 - 33 кОм (подстроечный резистор желательно фирмы ALPS) - 2шт.
R8 - 15 кОм (подстроечный резистор желательно фирмы ALPS) - 2шт.
--|1Вт (ОМЛТ)|-----
R2 - 220 кОм - 2шт.
R6 - 86 кОМ - 2шт.
R7 - 56 кОм - 2шт.
R9 - 15 кОм - 2шт.
R10 - 100 кОм - 2шт.
R11 - 10 кОм - 2шт.
R12 - 10 кОм - 2шт.
R13 - 150 Ом - 2шт.
R14 - 150 Ом - 2шт.
--|2Вт (ОМЛТ)|-----
R3 - 100 Ом - 2шт.
R4 - 100 Ом - 2шт.
--|5Вт (ОМЛТ)|-----
резисторы R15, R16 можно составить из 3ех параллельно соединенных ОМЛТ-2-1Ом
R15 - 0.33 Ом - 2шт.
R16 - 0.33 Ом - 2шт.

-|Кондеры любые импортные к примеру (JAMICON)|---------------
--|>=160В|-----
С1 - 10000 мк фарат (Полярный электролетический (можно смело уменьшить до 100мкФ)) - 2шт.
--|>=160В (пленочники)|-----
С2 - 0,1 мк фарат(пленочник) - 2шт.
С3 - 6,8 мк фарат - 2шт.
С4 - 6,8 мк фарат - 2шт.
С5 - 6,8 мк фарат - 2шт.
--|>=350В (полярный электролит)|-----
200 мк фарат - 1 шт.* (чем больше фарат тем лучше)
--|>=160 (полярный электролит)|-----
4700 мк фарат - 2 шт. *

-Транзисторы-----------
VT1 - КТ817 (или КТ815) - 2шт.
(комплиментарные MOSFET транзисторы)
VT2 - IRFP-140 - 2шт.
VT3 - IRFP-9140 - 2шт.
слюдяная прокладка под транзисторы - 4 шт.

-Диоды-----------------
КД521 - 4шт.
BR61, KBPC601, KBU6B, RS502, KBL01 - 1 шт.* (для полевых транзисторов(или любой на 100В,6А))
BR36, MS250, MS380, B250S, B6S, КЦ402 -1 шт.* (для анода(или любой 600В, 0,5А))
-|Трансформатор|---------------
ТС-270-1 - 1 шт.*

-|Разное|--------------
плавкий предохранитель - 3шт.
пластмассовый тумблер 250В 5А с зелёной подсветкой - 1 шт.
-----------------------
* - элементы блока питания

поправил SashaB - Вт, 22.02.2011, 21:08
 Вт, 22.02.2011, 22:01 | Сообщение # 33

MAESTRO

^

 Активность: 5564

Подстроечные резисторы не альпс, а любые.
Если не найдёшь 6Н2П - можно 6Н23П.
6,8 мк можно и до 5 раз меньше.

Есть у меня одна интересная доработка - улучшает стабильность режима по току полевиков и упрощает настройку, но сначала запусти эту схему и добейся работы.

 Вт, 22.02.2011, 22:18 | Сообщение # 34

SashaB

Пользователи

 Активность: 16

Quote (MAESTRO)
Если не найдёшь 6Н2П - можно 6Н23П.

А вообще какую лампу лучше всего использовать? Какая самая лучшая считается?


поправил SashaB - Вт, 22.02.2011, 22:30
 Вт, 22.02.2011, 23:05 | Сообщение # 35

MAESTRO

^

 Активность: 5564

6Н9С
Двойной триод
Междуэлектродные емкости, пФ
Входная первого триода 3. Входная второго триода 3,4. Выходная первого триода 3,8. Выходная второго триода 3,2. Проходная каждого триода 2,8.
Номинальные электрические данные (для каждого триода)
Напряжение накала, В 6.3
Напряжение на аноде, В 250
Напряжение смещения на сетке, В -2
Ток в цепи накала, мА 300+-25
Ток в цепи анода, мА 2.3+-0.9
Крутизна характеристики, мА/В 1.6+-0.4
Внутреннее сопротивление, кОм 44
Коэффициент усиления 70+-15

Предельно допустимые электрические величины:
Наибольшее напряжение накала, В 7.0
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 275
Наибольшая мощность, рассеиваемая на аноде, Вт 1.1
Наибольшее сопротивление в цепи сетки, кОм 500
Наибольшее постоянное напряжение между катодом и подогревателем, В 100
Наибольший ток утечки между катодом и подогревателем, мкА 20

 Чт, 03.03.2011, 22:20 | Сообщение # 36

vladik065

Пользователи

 Активность: 107

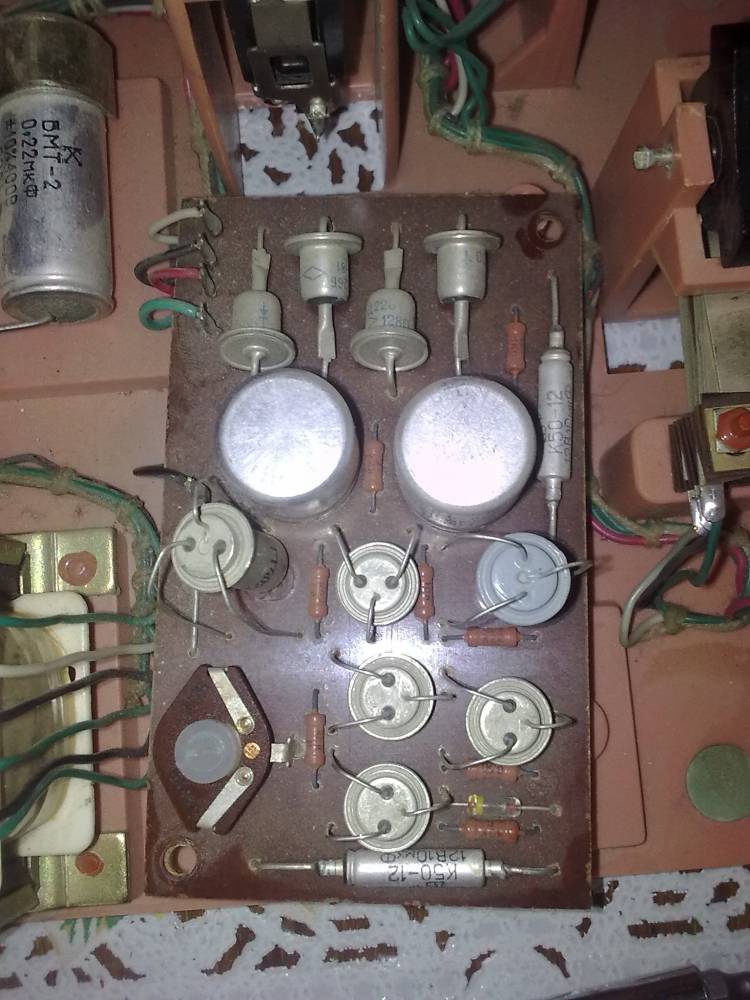

может знает кто схему усилителя транзисторного, очень простенького, такого как на фото.. может знает что за усилитель и его схема? на коробке в которой он стоял написано только УА 2, раньше использовался в телефонном деле..



Прикрепления: 8526889.jpg (96.9 Kb) · 3690332.jpg (95.8 Kb)
 Вс, 18.09.2011, 18:03 | Сообщение # 37

Maddog

Пользователи

 Активность: 2

собрал данный усилитель.
все в точности по оригинальной схеме.
на выходе IRFP140\IRFP9140
управление током КТ602БМ
лампы 6н6п

один канал работает без нареканий, ток регулируется от 0.1А до 1 ампера. (напряжение питания транзисторов +/- 32 вольта)
нагрев радиатора ощутимый (при токе покоя 1А). но без перегрева (на глаз 60-70 градусов)
а вот второй канал ни в какую не хочет работать стабильно.
ток покоя сразу уходит до 2-2.5А
конечно сразу возникает перегрев выходников через 1-2 минуты.
но сам усилитель работает - то есть звук усиливается.
регулировка тока покоя результатов не дает.
КТ602БМ проверял - целый.
выходные полевики тоже целы.
монтаж перепроверил несколько раз.

может подскажите на что нужно уделить внимание, возможно уже просто замылился глаз и я не вижу элементарной ошибки
 Вс, 18.09.2011, 18:45 | Сообщение # 38

MAESTRO

^

 Активность: 5564

Походу возбуд идёт по ВЧ. Отсюда и лавинный рост тока. Попробовать для эксперимента выкинуть лампу входа - как изменения тока? Закоротить на массу через кондёр 0,1 микроф. вход полевиков (где к лампе), выход на динамик...
 Вс, 18.09.2011, 19:50 | Сообщение # 39

Maddog

Пользователи

 Активность: 2

лампу вытаскивал - эффект не изменен.
шунтирование входа/выхода не помогло.

собрано в одном корпусе, каналы просто продублированы...
кстати, какую роль выполняют диоды и стабилитроны в данной схеме? по недосмотру они были впаяны в обоих каналах неверно, но на результат ни как не влияют, при чем их отсутствие так же ничего не изменило.

возможно я так где-то накосипорил, но ничего найти не могу.
сразу оговорюсь: подложки транзисторов точно не имееют контакта с радиатором (специально проверил).
перекидывание ламповых каскадов между каналами ничего не меняет.

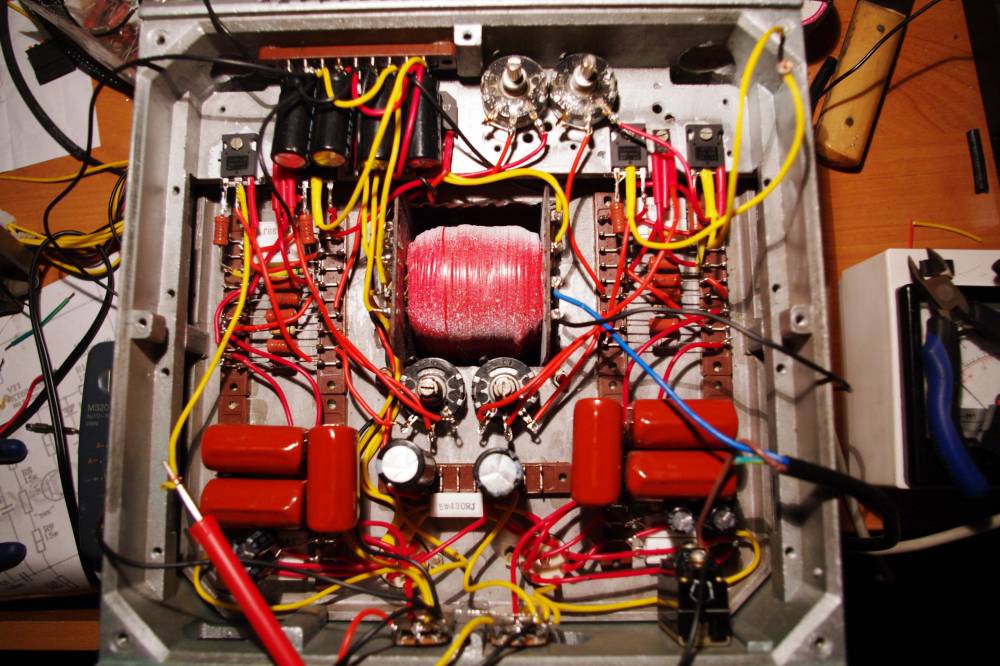

на фотке собственно сам монтаж. немного грязновато - но как заработает - приберусь smile
Прикрепления: 6562474.jpg (119.5 Kb)


поправил Maddog - Вс, 18.09.2011, 20:18
 Вс, 18.09.2011, 21:24 | Сообщение # 40

MAESTRO

^

 Активность: 5564

Они защищают полевики от бросков напряжения. Ну однозначно возбуд. Может транзистор какой с брачком - попробовать пару перекинуть на другой канал.
