Гибридные УНЧ
 Пт, 22.11.2013, 17:00 | Сообщение # 141

Tito

Пользователи

 Активность: 26

Спасибо, Gosha1968. Вот только конденсаторы еще не приобрел, потому и спросил.
 Пт, 22.11.2013, 17:01 | Сообщение # 142

MAESTRO

^

 Активность: 5564

50мкф - резистор 300-500 Ом - 50мкф. Фонить не будет.
 Пт, 22.11.2013, 17:36 | Сообщение # 143

Tito

Пользователи

 Активность: 26

Спасибо, MAESTRO.
Сопротивление, насколько я понял, устанавливается в послед и выполняет роль дросселя. Какова мощность сопротивления?
 Пт, 22.11.2013, 17:42 | Сообщение # 144

MAESTRO

^

 Активность: 5564

На пару ватт, можно и один даже.
 Вт, 18.02.2014, 15:42 | Сообщение # 145

TIS

Друзья

 Активность: 562

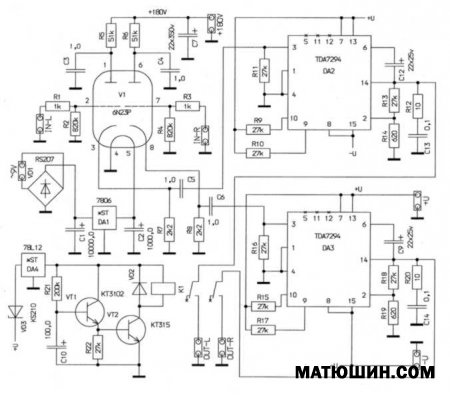

Всем привет:)Решил я собрать свой первый,а потому довольно простой гибридник.У меня есть трансформатор который раскачает по питанию пару тда7294 и маленький анодно-накальник.Вопрос:можно-ли микросхемы и лампу питать от двух отдельных трансформаторов и что вообще можно сказать о данной схеме.
Прикрепления: 0595367.jpg (36.1 Kb)
 Вт, 18.02.2014, 15:59 | Сообщение # 146

MAESTRO

^

 Активность: 5564

Бессмысленная схема. тда7294 работает с сигналом линейного выхода без всяких предусилителей - чувствительность позволяет. А лампа усиливает сигнал ещё в 10 раз по напряжению - это что, микрофонный усилитель получится? В лучшем случае она тут как простой повторитель, для красоты.
 Ср, 19.02.2014, 09:14 | Сообщение # 147

TIS

Друзья

 Активность: 562

MAESTRO, Вот что мне написал один специалист-меломан в группе вк кода я задал ему вопрос зачем для данной схемы предусилитель на лампе: лампа подключена с катода(анаоог эмитора транзистора)с него низкое сопротивление и усиление около1..она работает как ламповый буфер для развязки сопротивлений...Вообще он очень похвалил эту схему,думаю все-же попробовать собрать.
 Ср, 19.02.2014, 10:41 | Сообщение # 148

MAESTRO

^

 Активность: 5564

Попробуй, только не обязательно с 7294. Собрать сам каскад и подключить к любому УМЗЧ.
 Пн, 03.03.2014, 23:04 | Сообщение # 149

olegsenenko

Пользователи

 Активность: 5

На конец закончил свой проект гибридника

Добавлено (03.03.2014, 22:29)
---------------------------------------------
7294 не очь исакажет много и сигналшум выссокий, правда бистрая така зука. лутше лампу к полевикам присобачь, если хочешь по громче в классе ав. я такой собирал давно правда, пару схем могу найти.

Добавлено (03.03.2014, 23:04)
---------------------------------------------
Собери ламповый буфер и экспериментируй с разными УНЧ, буфер с хорошей системой даст ламповый окрас тоже своего рода искажения, хорошо видно по осциллограммах на меандре. конденсаторы тоже подбери по лучшее это тоже гемор для ламп особенно, удачи. Отпиши как успехи, интересно.

 Вс, 20.04.2014, 15:36 | Сообщение # 150

Tito

Пользователи

 Активность: 26

MAESTRO
Подскажите, какой стабилитрон (желательно, импортного производства) использовать в цепи затворов полевых транзисторов (на схеме указано только напряжение стабилизации 12-15 вольт). Какое напряжение стабилизации предпочтительнее выбрать?
На схеме (скорее всего описка): нижний на схеме полевой транзистор, наверное, IRFP-140(?).
Спасибо.
Прикрепления: 5699431.jpg (84.9 Kb)
