| | Сб, 02.11.2013, 20:24 | Сообщение # 121
|
Tito Пользователи Активность: 26
| MAESTRO. Не могли бы посоветовать лампы, транзисторы и диоды европейского производства (просто живу там). Указанные Вами BR61, BR36, MS250, MS380 поиском по продавцам и ebay не нашел. С полевыми - проблем нет, вот только необходимо ли их подбирать парами. Каков ток анадного напряжения (300В) (для выбора трансформатора). Чем можно заменить (зарубежный аналог) рекомендуемую Вами 6Н9С. 2 по 36 вольт (питание оконечника) 4 ампера на каждое плечо или 2 по 2А будет достаточно. Спасибо.
|
|
| | Сб, 02.11.2013, 20:28 | Сообщение # 122
|
MAESTRO ^ Активность: 5564
| Покажите схему, вставьте её в сообщение. Ток там на анодах входных ламп минимальный - 10 мА. 6Н9С меняется на 6Н2п, 6Н3п, 6Н23п. Любые два триода в корпусе. Питание лучше больше - запас не помешает.
|
|
| | Сб, 02.11.2013, 20:36 | Сообщение # 123
|
Gamzan Друзья Активность: 1327
| Зарубежные аналоги 6H9C - 6SL7, 6SU7
|
|
| | Вс, 03.11.2013, 10:59 | Сообщение # 124
|
Tito Пользователи Активность: 26

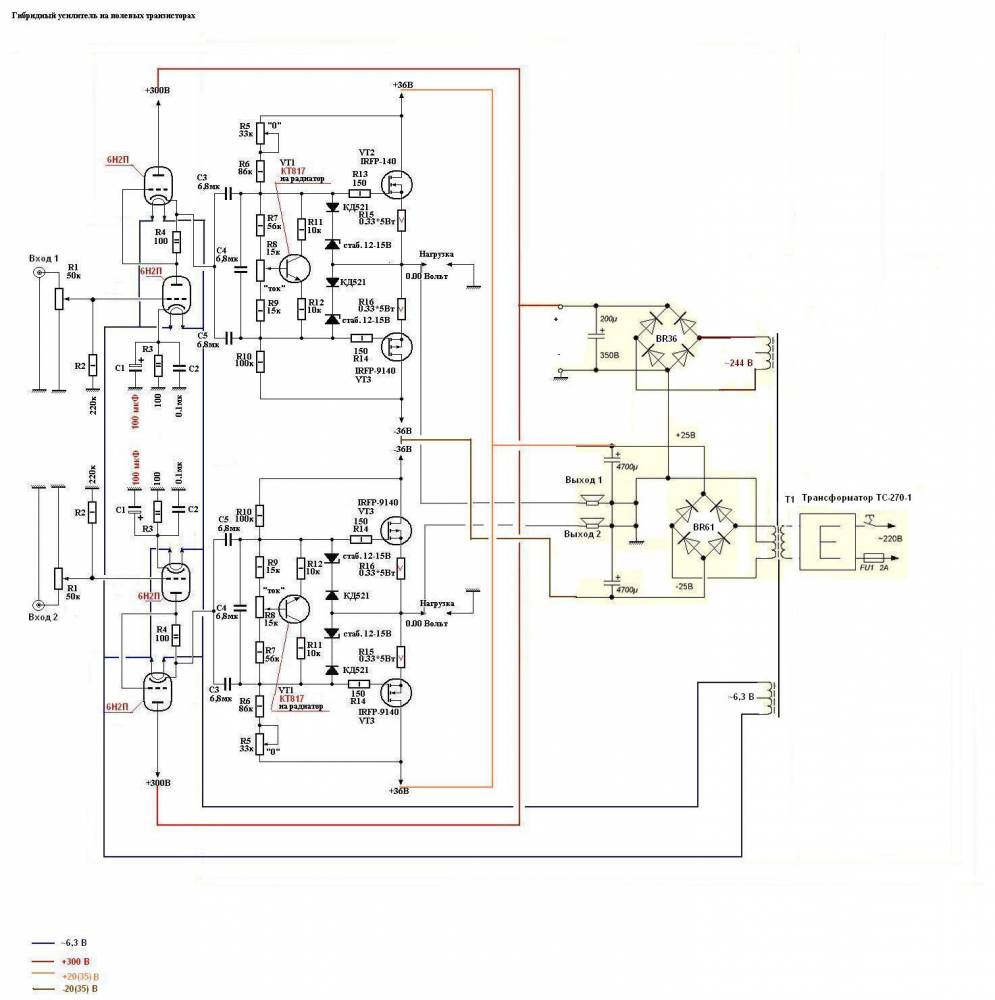

| Спасибо за ответы. На Вашем сайте еще не разобрался как подвешивать картинки, потому если, не нарушаю правил форума, сделаю просто ссылки. 1-ая схема - MAESTRO с подбором комплектующих от SashaB (30-е сообщение, стр.2 со ссылкой на схему); 2-ая схема - от vadim-life (стр.4, 50-ое сообщение). Жаль, что автор не указал чувствительность усилителя. Кроме того, вторая половина лампы ECC88 скорее всего используется вторым каналом? По второй схеме вчера поиском все комплектующие нашел, да и с напряжениями не придется заморачиваться (86 и 6,3 вольт можно найти и на одном трансформаторе) в отличии от первого, где питание придется предусматривать от 2-ух (не нашел универсального с вольтажем на 300, 2 по 36 и 6,3 вольта).
Первая схема - помощнее, хотя при каком сопротивлении нагрузки измерялась мощность, указания не нашел. Если - на 4-ех, тогда на 8-ми (как у меня), выйду на те же параматры, что и по схеме 2 (80 Вт).
Оба усилителя, насколько понял, запитаны от простого выпрямителя, хотя повсюду, да и здесь тоже упоминалось, что характеристики усилителей очень зависят от блока питания (запас по мощности или все-таки стабилизация(?)).
|
|
| | Вс, 03.11.2013, 11:26 | Сообщение # 125
|
MAESTRO ^ Активность: 5564
|
BR36 - любые на 400В, 0,5А и выше например IN4005
BR61 - любые на 50В, 5А и выше например посмотреть тут
Чувствительность стандартная - 0,7В.
Главное запас мощности. Выходная мощность УМЗЧ пропорциональная напряжению и мощности БП.
|
|
| | Вс, 03.11.2013, 12:02 | Сообщение # 126
|
Gamzan Друзья Активность: 1327
| MAESTRO, выходные транзисторы. Неправильно нарисованы или неправильно подписаны? В смысле р-канальные или n-канальные?
|
|
| | Вс, 03.11.2013, 12:21 | Сообщение # 127
|
Tito Пользователи Активность: 26
| Цитата Питание лучше больше - запас не помешает
Что имеется ввиду: анодное +300В (244В переменное и выше) и/или питание оконечных транзисторов +/- 36В (переменное на схеме не указано (сколько))?
Вы не ответили: 2 по 36В, 2 по 2А или 2 по 4А.
Спасибо.
|
|
| | Вс, 03.11.2013, 15:30 | Сообщение # 128
|
MAESTRO ^ Активность: 5564
| Два по 4А.
Напряжения все на максимум, лампам под 350В, транзисторам под 50. Лишь бы параметры полевиков и напряжения конденсаторов позволяли. НО! Первый запуск пробный лучше проводить на пониженном питании, для прослушки и настройки хватит для начала и +-15В.
|
|
| | Пт, 08.11.2013, 11:36 | Сообщение # 129
|
Tito Пользователи Активность: 26
| MAESTRO. Речь о трансформаторе питания: согласно теории, после выпрямления напряжение на выходе повышается примерно в 1,4 раза. Тогда как Вы получили с трансформатора в 244В (244х1,4=341,6В) напряжение в 300 вольт? Если это - под наргузкой, тогда как расчитать вольтаж под нагрузкой, чтобы определиться с трансформатором по анодному напряжению (меня интересует вольтаж на холостом ходу (хочу взять с отводами для дальнейшей подгонки))?
Пара выходных транзисторов должна быть комплементарной(?) и по каким параметрам их нужно подогнать?
Спасибо.
|
|
| | Пт, 08.11.2013, 13:12 | Сообщение # 130
|
MAESTRO ^ Активность: 5564
| На ХХ так и есть, множим на 1,4В. А нагрузочное зависит от тока нагрузки и возможностей самого трансформатора. Всегда делал это без расчётов - экспериментально.
Пару транзисторов не подбирал - просто купил 2 нужных. Думаю важен параметр входной ёмкости и Ку.
|
|
