Гибридные УНЧ
|
|
| | Пт, 08.11.2013, 13:38 | Сообщение # 131
|
Tito Пользователи Активность: 26
| MAESTRO Тогда посоветуйте трансформатор для анодного напряжения (минимальный вольтаж х.х. и до каких пределов), если в первом какскаде я использую рекомендуемую Вами лампу 6Н9С или ее зарубежный аналог 6SL7 (что лучше?), напряжение на аноде, согласно Ваших выкладок, номинал - 250В, максимум - 275В. И до каких пределов можно повышать это напряжение не в ущерб лампе?
|
|
| | Пт, 08.11.2013, 13:59 | Сообщение # 132
|
MAESTRO ^ Активность: 5564
| 350В лампы вдерживают. Трансформатор любой, на нужное напряжение, с током от 20мА и выше. Мощность - 20 ватт. Не забваем и про накальную обмотку 6,3В 1А.
|
|
| | Пт, 08.11.2013, 15:19 | Сообщение # 133
|
Tito Пользователи Активность: 26
| MAESTRO. Задам вопрос по-другому (не понимаем друг друга). Основываясь на Ваш опыт, подскажите, трансформатор с какими напряжениями (питание анодов) подойдет (ОТ и ДО на вторичной обмотке на холостом ходу с учетом последующей юстировки). Если 1,4 (коэффициент увеличения напряжения после выпрямления на выходе) не подходит, то, на сколько на нагрузке (основываясь на Ваш опыт) напряжение примерно "просядет". Судя по схеме: 244 – питание, 300 – на аноде, тогда примерный коэффициент 300:244=1,23. Может его, хотя бы за примерную основу между выходящим с трансформатора и напряженем на аноде, взять при расчете питания.
Трансформатора с разбросом напряжений на вторичке в 100-150 вольт с отводами через каждые 20-30 вольт я просто не найду (максимум до 40 - 50-ти), а покупать 2, чтобы один потом остался без дела, не хотелось бы, да и стоимость у них "не копеечная".
Спасибо.
|
|
| | Сб, 09.11.2013, 11:02 | Сообщение # 134
|
MAESTRO ^ Активность: 5564
| На вторичке должно быть в пределах 240-280В переменки. Можно (как я часто и делал) взять 2 одинаковых транса на 12в вторички и включить их последовательно: 220-12-220.
И вообще, питание входной лампы не критично. Вот если бы полностью ламповый УНЧ делали - тогда да.
|
|
| | Пн, 11.11.2013, 10:58 | Сообщение # 135
|
Tito Пользователи Активность: 26
| MAESTRO
Цитата Можно (как я часто и делал) взять 2 одинаковых транса на 12в вторички и включить их последовательно: 220-12-220 |
|
| | Пн, 11.11.2013, 13:29 | Сообщение # 136
|
MAESTRO ^ Активность: 5564

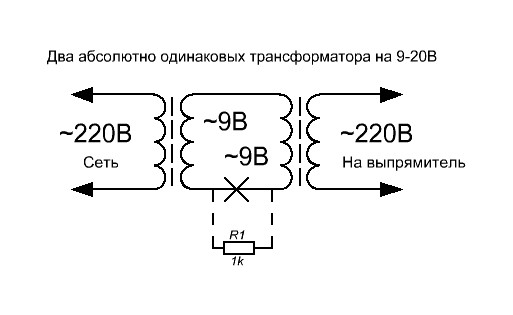

| Вот так
Тот резистор можно включить в разрыв одного из проводов, если трансы немного греются. Его сопростивление несколько Ом (на рисунке не правильно указано)
|
|
| | Вт, 12.11.2013, 10:52 | Сообщение # 137
|
Tito Пользователи Активность: 26
| Спасибо MAESTRO. Только такой вариант, вряд ли устроит, ведь здесь трансформаторы выступают просто как один разделительный между сетью и потребителем, да и выше напряжения сети (220в) на выходе второго никак не прыгнешь... Добавлено (12.11.2013, 10:52)
---------------------------------------------
MAESTRO Трансформатор с током на вторичной обмотке в 10мА (питание анода) наверное не удастся найти. Если ток будет намного больше (примерно 200-250мА), необходимо ли будет в цепь питания анода лампы включить гасящее ток сопротивление (в послед) или лампа возьмет себе только то, что ей необходимо.
Спасибо.
|
|
| | Вт, 12.11.2013, 12:37 | Сообщение # 138
|
MAESTRO ^ Активность: 5564
| Не нужно никаких доп. сопротивлений. Пусть хоть 1А - остальные 990мА будут не использоваться.
|
|
| | Пт, 22.11.2013, 14:42 | Сообщение # 139
|
Tito Пользователи Активность: 26
| MAESTRO
Подскажите, до каких пределов целесообразно увеличить емкость сглаживающего электролитического конденсатора в блоке питания на стороне анодного напряжения (рекомендация SashaB на 3-ей странице - "чем больше, тем лучше"). В оригинале - 220µFx350V?
Спасибо.
|
|
| | Пт, 22.11.2013, 15:38 | Сообщение # 140
|
Gosha1968 Друзья Активность: 580
| я думаю, столько что бы не фонило+ еще немного, процентов 20-50.
|
|
