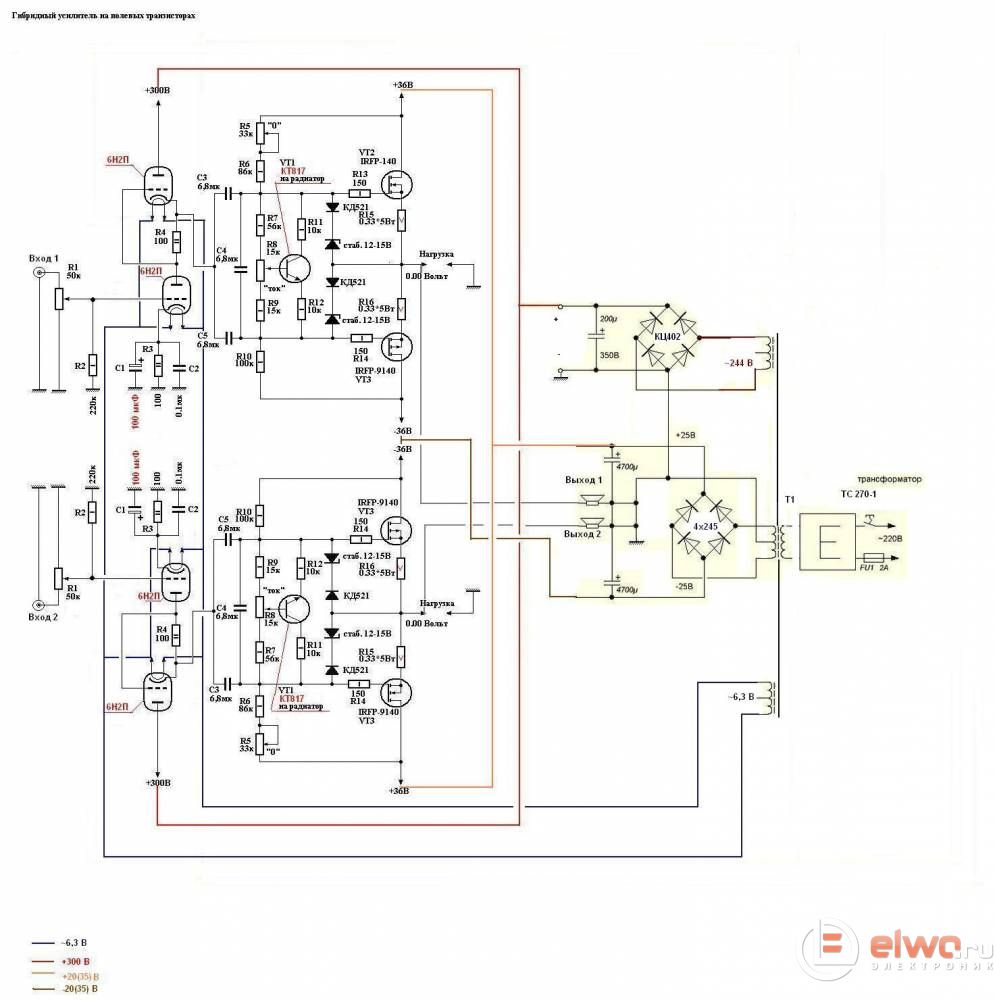

| | Вс, 20.04.2014, 16:45 | Сообщение # 151
|
MAESTRO ^ Активность: 5564
| Да, верно заметил.
Стабилитроны ЛЮБЫЕ, напряжение совсем не важно. Ток от 50 мА. Например
1N4742A 12V
1N4743A 13V
1N4744A 14В
BZX55C12
BZX55C13
BZX55C16V
|
|
| | Пн, 09.06.2014, 15:52 | Сообщение # 152
|
Tito Пользователи Активность: 26
| MAESTRO

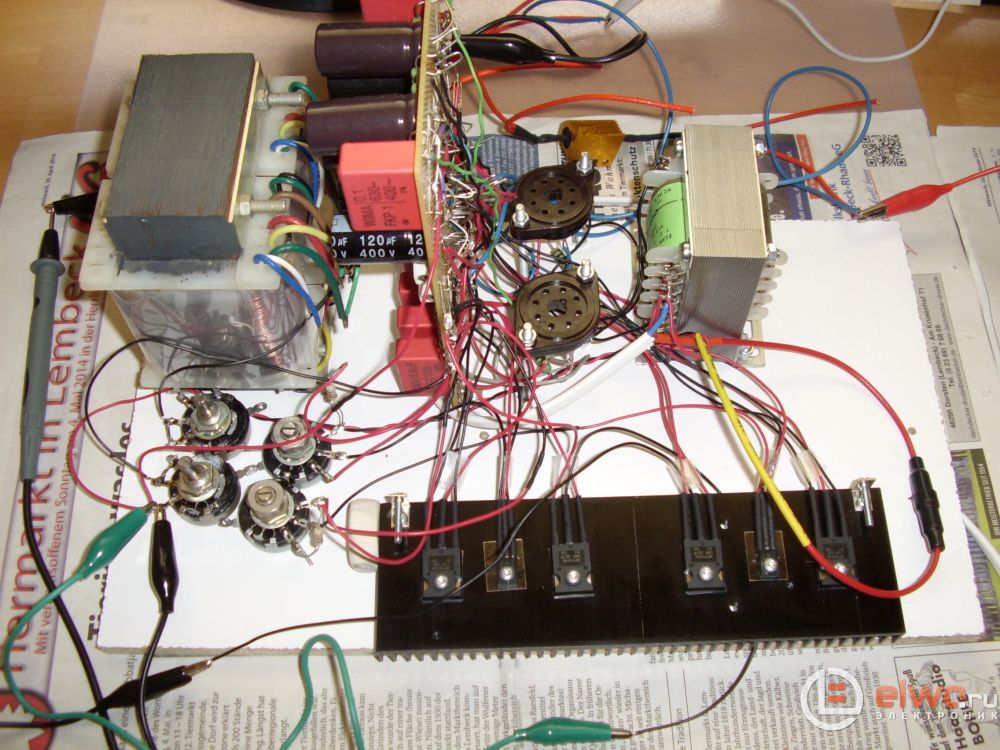

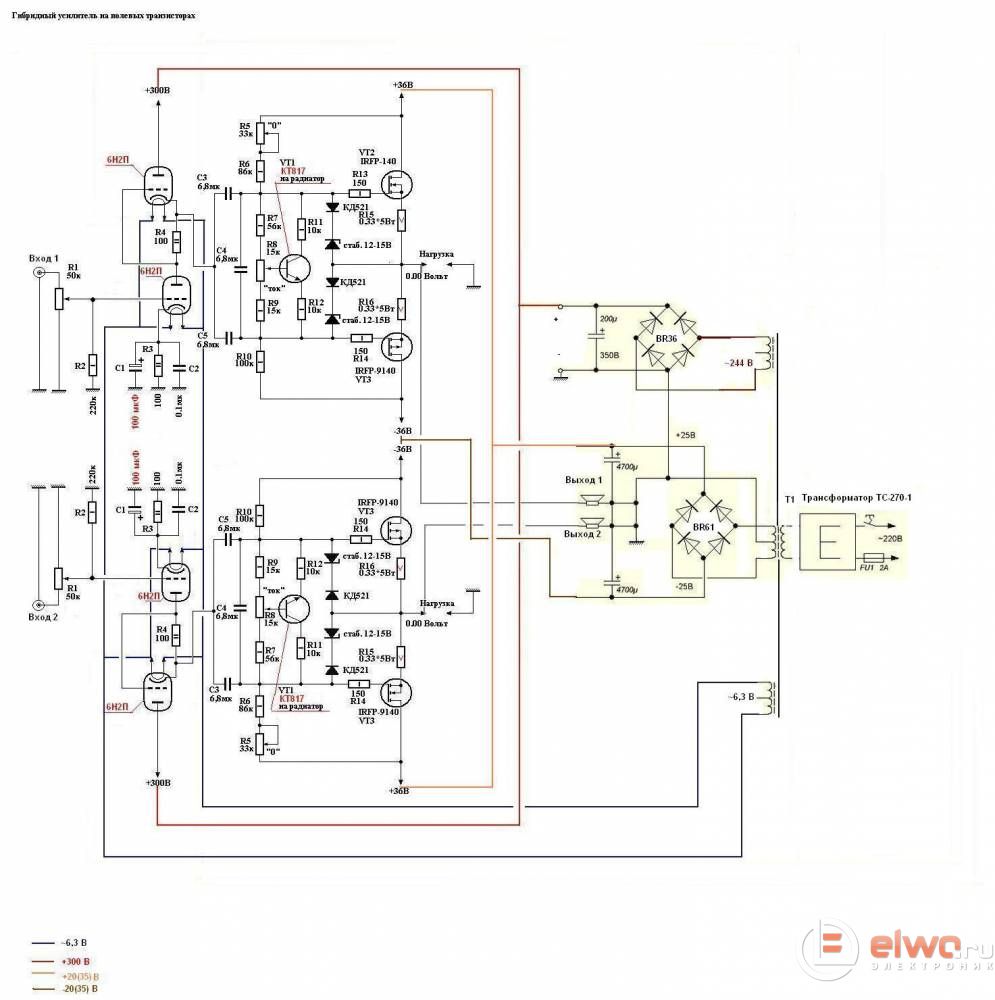

Собрал и на основании Вашей рекомендации пока напряжение питания транзисторов установил немного ниже (+/- 25 вольт).
Вопросы по настройке усилителя?! Где можно об этом почитать, т.к. кроме как о подстройке с помощью двух переменных сопротивлений напряжения на выходе и тока покоя оконечного транзистора, больше ничего нет. Настраивал с обесточиванием лампового каскада.
Установил на верхнем VT2 в разрыв транзистора с "+"-ом 36 вольт амперметр, но только ток покоя у меня выше 0,3 ампера не поднимается. Но даже при этом токе радиатор сильно греется (примерно после 2-3-ех минутного холостого прогона температура радиатора уже выше 60-ти градусов). Возможно площади охлаждения не хватает (размеры радиатора 200х60х15)?
|
|
| | Пн, 09.06.2014, 19:09 | Сообщение # 153
|
MAESTRO ^ Активность: 5564
| В том и преимущество данной схемы, что тут особо и нечего подстраивать. Здесь нет десятка каскадов, фазоинверторов, предпредусилителей и т.д....
Ток 0,3А вполне нормальный. А радиаторы на фото как для такого режима очень хлипкие - у меня весь корпус алюминиевый как радиатор и то греется.
|
|
| | Пн, 09.06.2014, 20:21 | Сообщение # 154
|
Tito Пользователи Активность: 26
| Сейчас замерил тестером температуру радиатора при примерно 3-4-ех минутной прогонке, показало 59 градусов. Буду менять на более мощный радиатор.
А какова оптимальная температура работы транзисторов в этом усилителе и в чем причина ненабора тока покоя хотя бы до 2-ух ампер (о 4-ех я уже не говорю). У меня на термокомпенсации стоит BD237.
|
|
| | Пн, 09.06.2014, 20:31 | Сообщение # 155
|
MAESTRO ^ Активность: 5564
| Так и у меня 0,5 А максимум. Скинул до 0,3 примерно. Почему? Не разбирался. Просто при 2-х амперах и +-30В будет рассеиваться 120 ватт на оба канала - это печка!
|
|
| | Вт, 10.06.2014, 22:16 | Сообщение # 156
|
Tito Пользователи Активность: 26
| MAESTRO
А сколько у Вас напряжение питания этого усилителя? Может снизить до +/- 15 вольт и как это может отразиться на качестве воспроизведения? Может тогда и не нужно будет большие радиаторы применять?
|
|
| | Ср, 11.06.2014, 00:02 | Сообщение # 157
|
MAESTRO ^ Активность: 5564
| Примерно по 18 В на плечо. Снижение на качество звука не влияет - только падает мощность. И греться действительно будет меньше. Вообще эта схема рассчитана на +-40 В и 200 ватт выходной мощи, но тогда радиаторы станут как электроплита.
|
|
| | Чт, 19.06.2014, 18:00 | Сообщение # 158
|
Tito Пользователи Активность: 26
| MAESTRO

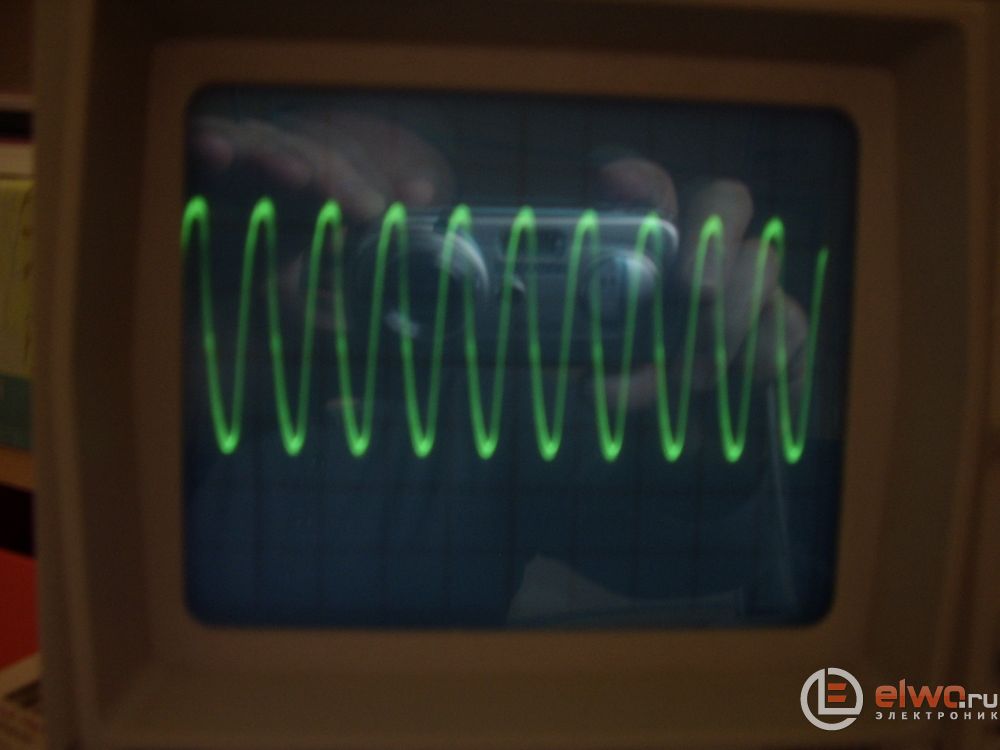

Снова к Вам. Попробовал запитать оконечник от +/- 15 вольт, что-то схема не пошла. Вернулся к +/- 25 и после небольшого прогрева подключил генератор (1000 Hz синусоидальный и напряжением 0,7 вольт). Осциллограмма на выходе показала вот такой результат (на выходе напряжение составило 15 вольт). Я в настройках опыта пока не имею, поэтому и обращаюсь.
|
|
| | Чт, 19.06.2014, 18:48 | Сообщение # 159
|
MAESTRO ^ Активность: 5564
| Лучший измеритель - ухо  Ещё проверить можно программой Аудиотестер - в разделе софт. Она покажет много чего интересного.
|
|
| | Чт, 19.06.2014, 22:08 | Сообщение # 160
|
Tito Пользователи Активность: 26
| MAESTRO
При настройке второго канала возникли проблемы: нагрузочное сопротивление (8 ом 25 ватт) после примерно 1-ой минуты работы очень сильно разогревается (невозможно притронуться) и амплитуда синусоиды на выходе уходит далеко за пределы экрана (напряжение на выходе второго канала на 0,5 вольта ниже напряжения на выходе первого канала и составляет 14,5 вольт).
2. Есть ли описание работы с программой Аудиотестер?
|
|
