Усилители звука на радиолампах
|
|
| | Сб, 10.10.2015, 15:05 | Сообщение # 381
|
Gamzan Друзья Активность: 1327
| Цитата grant (  ) Но стоило закончить, и уже руки чешутся на ещё один аппарат.
 Вот это по-нашему! Так что не только гриппом вместе болеют (с)
Цитата grant ( ) спокойно пользоваться "Техниксом"
Если аппарат сделан как положено, то уровень сигнала на линейном выходе не зависит от положения РГ. Ты отключаешь акустику и ставишь ее на свой усилитель, а РГ в Техниксе выводишь в 0. Если случайно и крутанешь его, с УНЧ ничего не случится. Да и как ты его крутанешь, если у тебя ламповый усь работает? Это разве что кто-то из твоих домашних может перепутать, и то вряд ли. Если уж совсем тебе стремно, то нагрузи УНЧ резисторами, как ты говорил.
Цитата grant ( ) По схеме Вильямса на 6Н9С и 6П3С
Зачем тебе еще один ультралинейный усилитель? Сделай для сравнения пентодник или тетродник. Я делаю триодный усилитель, хочу сравнить звучание триода и тетрода. Именно своими ушами, не по рассказам из интернета. И еще один момент. Если решил делать на тетродах или пентодах - делай тетродное (пентодное) включение выходного каскада, не делай из пентода триод. Если хочешь триодный усилитель - бери в выходной каскад триод. ИМХО, конечно.
|
|
| | Сб, 10.10.2015, 17:26 | Сообщение # 382
|
grant Пользователи Активность: 304
| Gamzan, Выходные трансформаторы у меня намотаны именно для ультралинейного усилителя. Можно ли их будет применить для тех вариантов выходных каскадов о которых ты говоришь? А так ультралинейный выход мне понравился. Громко.
Но это дело отдалённого будущего. В поездке займусь тем, что продумаю компановку, конструкцию, подберу детали. Как думаешь, что бы получить 330 вольт анодного под нагрузкой сколько потребуется на выходе анодной обмотки силовика?
поправил grant - Сб, 10.10.2015, 17:30 |
|
| | Сб, 10.10.2015, 17:39 | Сообщение # 383
|
Gamzan Друзья Активность: 1327
| Цитата grant ( ) Громко.
Цитата grant ( ) Можно ли их будет применить
Легко. Есть усилители с возможностью переключения выходного каскада в триод, УЛ и пентод, при этом выходной трансформатор один и тот же. В любом случае, ничто тебе не мешает попробовать и так, и так. И остановиться на лучшем для твоих ух варианте.
Добавлено (10.10.2015, 17:39)
---------------------------------------------
Цитата grant ( ) чтобы получить 330 вольт анодного под нагрузкой сколько потребуется на выходе анодной обмотки силовика?
Смотря какая нагрузка. Тут не думать, тут считать надо. Задаться выходным напряжением, током, размахом пульсаций. Короче, рассчитать БП.
поправил Gamzan - Сб, 10.10.2015, 18:05 |
|
| | Вс, 18.10.2015, 12:00 | Сообщение # 384
|
starikz Друзья Активность: 209
| Всем привет!Прочитал тут всё-мозг вынесло...Хочу попробовать собрать ЛУНЧ,для начала на 6П14П...Схему тут нашёл...дайте советы по сборке ни когда лампами не занимался...Какие кондёры ,какие резюки использовать и где???
|
|
| | Вс, 18.10.2015, 12:40 | Сообщение # 385
|
Gamzan Друзья Активность: 1327
| Цитата starikz ( ) на 6П14П...Схему тут нашёл...
В студию!
|
|
| | Пн, 19.10.2015, 08:43 | Сообщение # 386
|
starikz Друзья Активность: 209

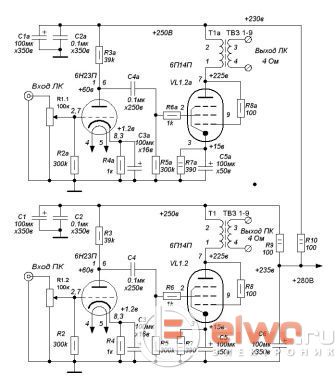

| Да вот она...http://elwo.ru/publ/skhemy_usilitelej/maestro_lampovyj_usilitel/6-1-0-43
|
|
| | Пн, 19.10.2015, 20:59 | Сообщение # 387
|
Gamzan Друзья Активность: 1327
| Цитата starikz ( ) Какие кондёры ,какие резюки использовать и где?
На начальном уровне можно использовать практически любые типы комплектующих. Главное, чтобы номиналы были в пределах +/-20%. Катодные резисторы, возможно, потребуют подбора. Межкаскадный конденсатор С4 должен быть с минимальным током утечки. Из распространенных можно использовать К78, К40У-9, ФТ. Электролиты в катодных цепях ставь качественные - Rubicon, Nichicon, Jamicon, Nippon и т.д. С2 - пленка, С6 тоже не помешает зашунтировать пленкой 1мк. Больше пока не заморочивайся.
|
|
| | Вт, 20.10.2015, 15:37 | Сообщение # 388
|
grant Пользователи Активность: 304
| Gamzan, Подскажи чем можно заменить SMD элементы в твоём блоке питания? Я говорю о транзисторах ВС847 и диодах S1M. Городить двухстороннюю плату не хочется, а по даташитам ничего понять не могу - там туча вариантов.
|
|
| | Вт, 20.10.2015, 17:16 | Сообщение # 389
|
Gamzan Друзья Активность: 1327
| grant, ты что, уже снова с головой в работу? А корпус уже закончил?
Цитата grant ( ) Городить двухстороннюю плату не хочется
А зачем двусторонюю? Я делал на односторонней, с одной стороны - обычные детали, с другой - дорожки и SMD-элементы.
Я так понял, ты пока еще в процессе подбора деталей? Плату еще не делал?
поправил Gamzan - Вт, 20.10.2015, 17:20 |
|
| | Вт, 20.10.2015, 17:24 | Сообщение # 390
|
starikz Друзья Активность: 209
| Gamzan,а ещё такой вопрос-по поводу ламп.Можно купить новые-это понятно,а есть продают б.у. попарно подобранные по каким то там параметрам-насколько это критично... Добавлено (20.10.2015, 17:24)
---------------------------------------------
Да и ещё-зачем с6 шунтировать...
|
|
