Усилители звука на радиолампах
|
|
| | Пт, 02.10.2015, 19:57 | Сообщение # 361
|
Gamzan Друзья Активность: 1327
| grant, микшер записи я имел в виду. Уровень записи.
|
|
| | Пт, 02.10.2015, 20:03 | Сообщение # 362
|
grant Пользователи Активность: 304
| Gamzan, Я, к сожалению сбил уровень записи, и уже разобрал всю конструкцию, что бы на столе не мешала. Давай на завтра скажи какие тесты сделать и какие режимы зафиксировать.
|
|
| | Пт, 02.10.2015, 20:11 | Сообщение # 363
|
Gamzan Друзья Активность: 1327
| Да не надо ничего переделывать. Просто на будущее старайся проводить тесты с как можно меньшим уровнем записи. По возможности, конечно. Уровень в RMAA старайся выводить регулятором громкости в микшере воспроизведения.
|
|
| | Пт, 02.10.2015, 20:18 | Сообщение # 364
|
grant Пользователи Активность: 304
| Gamzan, Понял, спасибо. Так, что собираю как есть? В принципе громкости мне хватает. С "Техникса" выходной сигнал не замерял, но точно мощный, да и с компа вполне хватает. А вдруг сделаю хуже.
|
|
| | Пт, 02.10.2015, 20:55 | Сообщение # 365
|
Gamzan Друзья Активность: 1327
| Не сделаешь.
Я снова об уровне записи. Дело в том, что чем он выше, тем больше грязи с большим уровнем запишется. Чем меньше уровень записи и больше уровень воспроизведения, тем меньше будет уровень шума по отношению к уровню полезного сигнала и тем ниже на графике будет уровень шума и фона.
Теперь давай об ООС. Как я говорил, последовательно с резистором ООС запаяй подстроечник килоом на 50. Задайся для себя максимальным КНИ, который тебя еще устраивает. Постепенно увеличивай сопротивление в цепи ОС до тех пор, пока КНИ не достигнет твоего предела. Чувствительность усилителя при этом будет увеличиваться. То есть при 1В входного ты на выходе получишь уже не 5, а, например, 7Вт.
|
|
| | Пт, 02.10.2015, 22:46 | Сообщение # 366
|
grant Пользователи Активность: 304
| Gamzan, Про уровни я понял. Но похоже, что на моём компе есть ещё что-то, что влияет на работу звуковой карты. И установить уровни иногда не просто, в версии программы 5.5 я так ни разу и не смог нормально выполнить тесты - то зашкалит, то низкие уровни, то дисбаланс по каналам. Но главное я понял - уровень записи должен быть минимально возможный, а основные установки делать микшерами воспроизведения.
Теперь по КНИ. На каком графике его смотреть и к какой картинке стремиться?
|
|
| | Пт, 02.10.2015, 23:11 | Сообщение # 367
|
Gamzan Друзья Активность: 1327
|

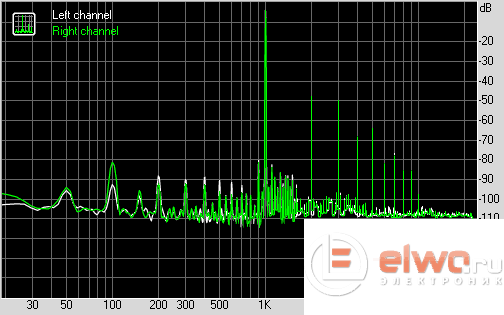

Вот, к примеру, картинка. Основной тон - 1кГц, самый высокий пик. В идеале кроме него ничего не должно быть. В реале - еще куча, ряд ниспадающих всплесков - гармоник. Чем их меньше - тем лучше. Наиболее заметные гармоники - 2я и 3я, две следующих после основного тона. Очень хорошо, если количество гармоник минимально (3-4) и их уровень имеет вид резко ниспадающего ряда. Кроме того, не забывай о подробных числовых значениях КНИ, я тебе писАл о них. Для лампового усилителя я спокойно воспринимаю КНИ до 1% на максимальной мощности. С КИИ дела сложнее, но в общем все относится и к нему.Добавлено (02.10.2015, 23:11)
---------------------------------------------
Цитата grant (  ) в версии программы 5.5 я так ни разу и не смог нормально выполнить тесты
Эта версия у меня тоже не пошла. А на работе - наоборот
|
|
| | Вс, 04.10.2015, 15:00 | Сообщение # 368
|
grant Пользователи Активность: 304

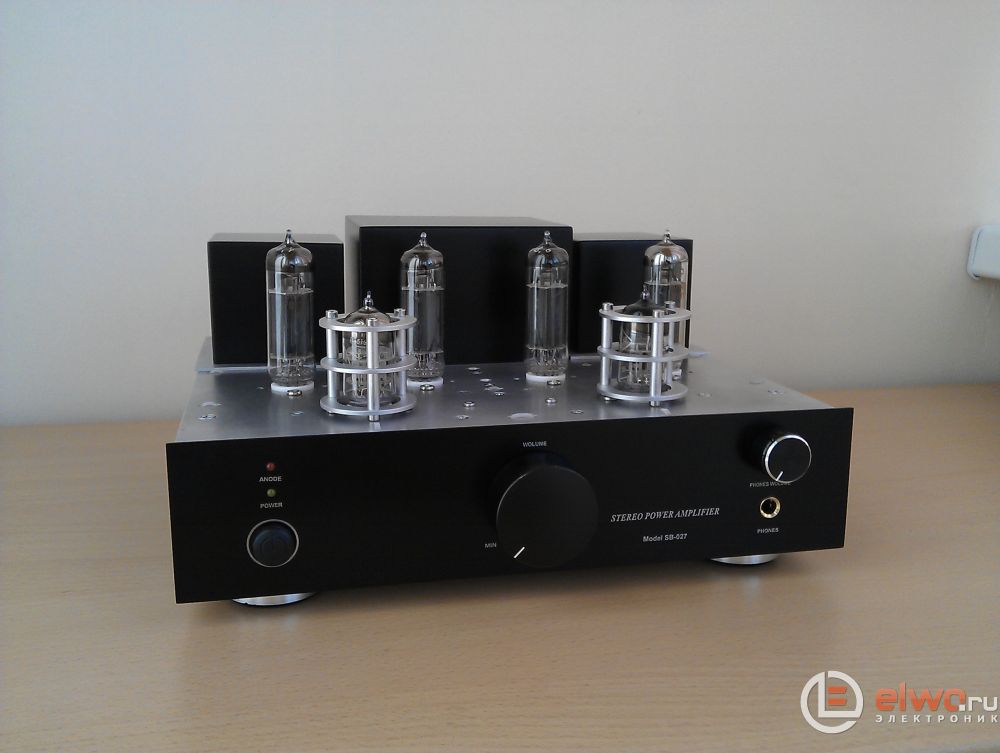

| Ну вот, подвожу итог.

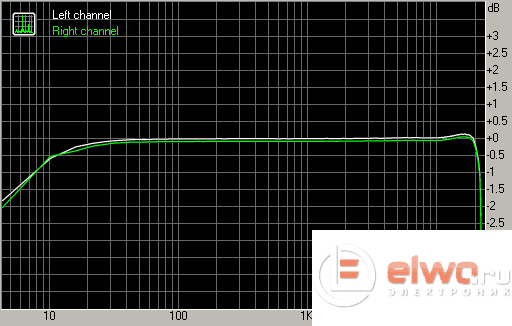

Частотный диапазон

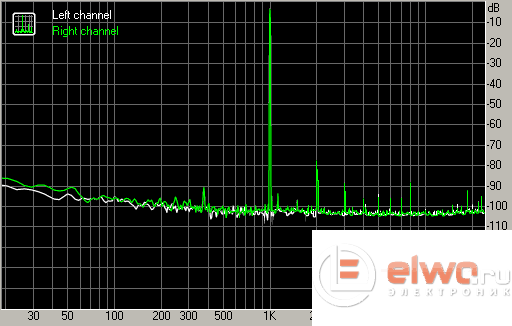

Гармонические искажения
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 48 kHz
Звуковой интерфейс MME
Маршрут сигнала External loopback (line-out - line-in)
Версия RMAA 6.4.1
Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.8 дБ / -0.9 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная
Общие результаты
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ +0.11, -0.05 Очень хорошо
Уровень шума, дБ (А) -72.9 Средне
Динамические диапазон, дБ (А) 71.7 Средне
Гармонические искажения, % 0.021 Хорошо
Гармонические искажения + шум, дБ(A) -65.8 Средне
Интермодуляционные искажения + шум, % 0.066 Хорошо
Взаимопроникновение каналов, дБ -71.8 Хорошо
Интермодуляции на 10 кГц, % 0.067 Хорошо
Общая оценка Хорошо

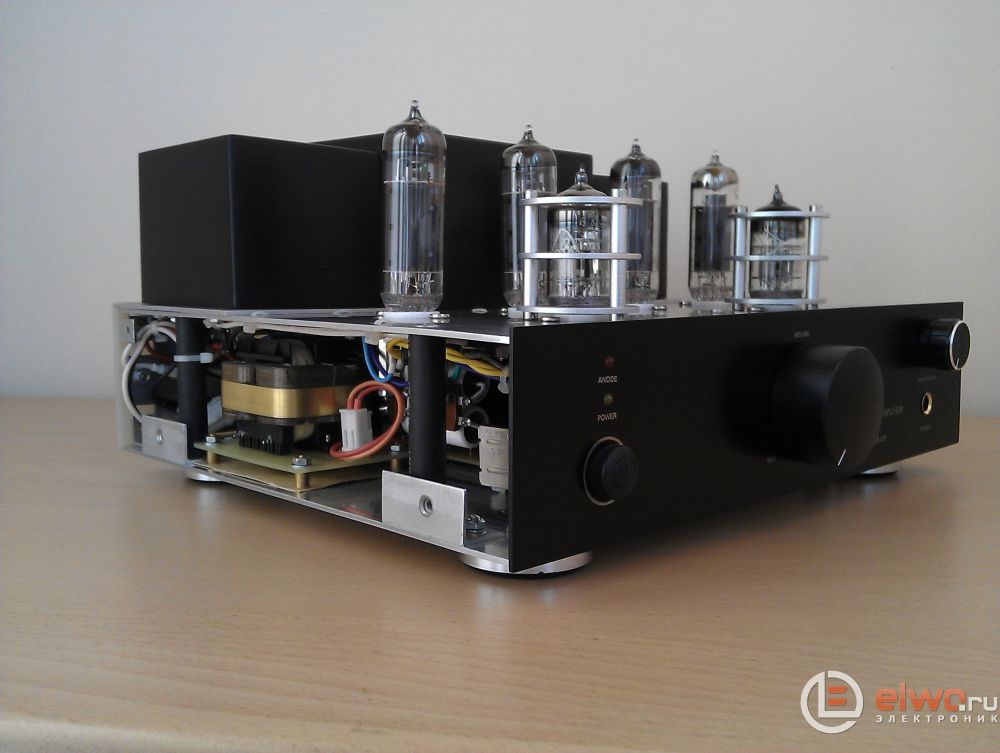

К сожалению, пока не могу закончит этот усилитель полностью - нет под руками подходящего листа горяче катанного железа 0,5 мм что бы изготовить верхнюю крышку корпуса. И работы-то с ней не много. Но вот пока не из чего сделать. Можно попробовать из оцинковки, но с ней больше мороки при покраске.
Звук нравится. Поставил в цепь ООС резисторы 68 ком вместо 22 которые были. Амплитуда сигнала на выходе поднялась до 16 - 17 вольт. Получается, что мощность выходит по 6,4 ватта на канал. Думаю, можно было выжать и больше, но решил не перегружать выход.
поправил grant - Вс, 04.10.2015, 19:43 |
|
| | Вс, 04.10.2015, 15:33 | Сообщение # 369
|
Gamzan Друзья Активность: 1327
| grant, просто шикарно!  Я таких результатов никогда не добивался. Правда, у меня нет возможности даже намотать толковый выходник, не говоря уже о том, чтобы купить готовый  .
Я бы на твоем месте добавил чуйки, ведь входное у тебя так и осталось 1В? Хотя, если ты говоришь, что тебе хватает...
В любом случае, поздравляю, прекрасный аппарат вышел! Вижу, что и уровень шума понизился заметно, и КНИ.
поправил Gamzan - Вс, 04.10.2015, 15:33 |
|
| | Вс, 04.10.2015, 15:42 | Сообщение # 370
|
MAESTRO ^ Активность: 5564
| Ничего себе - 0,02% как для лампы превосходный результат, а дизайн вообще на уровне завода! Не сразу и поверить что самопал
|
|
