Усилители звука на радиолампах - самодельные УНЧ под винтаж. Различные схемные и конструкторские решения, опыт работы с лампами.
Архив форума
|
|
| | Сб, 18.10.2014, 13:45 | Сообщение # 2
|
grant Пользователи Активность: 304
| Яр, Начинаю обдумывать как подступиться к схеме двухтактного усилителя схему которого ты мне показал в от. 333 за 27 июня. Схема нравится, но есть ряд вопросов.

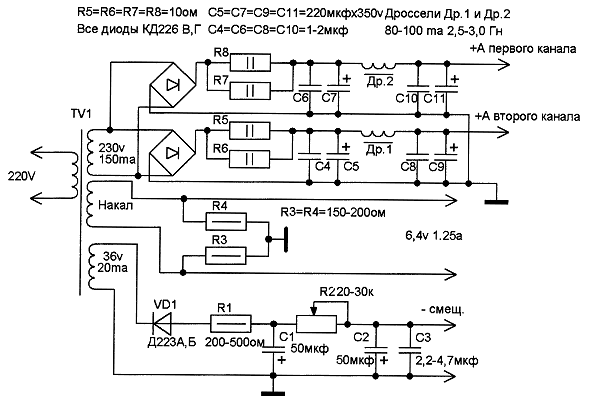

1. Блок питания. Из того, что я смотрел решил остановиться на блоке от одной из схем Монакова.
Хотел бы знать твоё мнение. Обмотка на смещение вроде и не нужна, ну да пусть и будет. Много мощности она не возьмёт. Из железа есть только тот разобранный ТС-160-3 о котором мы в своё время говорили. Думаю оставить первички, вторичные намотать. Вопрос - на какое напряжение считать анодную и обмотку смещения?
2. Что присоветуешь в качестве выходных, скажем из того, что можно взять на "Истоке-2"? Или выбрать что-то из ТАНов?
3. Лампы думаю брать тоже у них. Отложил 4 штуки 6П14П "подбор", но может быть лучше другие?
|
|
| | Сб, 18.10.2014, 13:45 | Сообщение # 3
|
rv3dun Друзья Активность: 403
| grant, ТАНы наихудший вариант, на безрыбье, о звуке можно забыть, если только для того, чтоб что-то промычало.
поправил rv3dun - Вт, 07.10.2014, 20:48 |
|
| | Сб, 18.10.2014, 13:45 | Сообщение # 4
|
grant Пользователи Активность: 304
| rv3dun, Согласен, но мотать два выходных транса, даже если бы у меня было нужное железо, выше моих сил. Силовой намотаю, но эти точно нет. Значит надо искать что-то готовое и хорошо бы хорошее.
|
|
| | Сб, 18.10.2014, 13:45 | Сообщение # 5
|
rv3dun Друзья Активность: 403
| не, ну пробуй на ТАН-ах, все норм, потом соберешься с силами, намотаешь, уверен, а какой будет вкус победы, я промолчу!
поправил rv3dun - Вт, 07.10.2014, 21:43 |
|
| | Сб, 18.10.2014, 13:46 | Сообщение # 6
|
Gamzan Друзья Активность: 1327
| grant, из готовых звуковых для 6П14П могу посоветовать выходники от магнитофона "Днепр-14" или "Днепр-11". Их еще можно найти и они не настолько расхвалены, как, например, выходники от "Симфонии", так что цена на них адекватная.
|
|
| | Сб, 18.10.2014, 13:46 | Сообщение # 7
|
rv3dun Друзья Активность: 403
| Gamzan, привет, эту экзотику в России уже днем с огнем не найдешь, может в Украине?, все таки "Днепр", классные аппараты, люблю.
|
|
| | Сб, 18.10.2014, 13:46 | Сообщение # 8
|
Gamzan Друзья Активность: 1327
| rv3dun, салют. Думаю, в России их было не меньше, чем у нас  Тогда была одна страна - СССР
поправил Gamzan - Вт, 07.10.2014, 22:12 |
|
| | Сб, 18.10.2014, 13:46 | Сообщение # 9
|
Яр Пользователи Активность: 202
| Цитата grant (  ) Яр, Начинаю обдумывать
По порядку. Обмотки мотай из расчета чтоб пост напряжение анод-катод на лампе было не менее 300 В., лучше 310--320 В. Ну и ток для стерео мА 300. Если хочешь авт смещ. делать то соответственно учитывай падение напр на катодном резюке. Я б рекомендовал все таки фикс смещ сделать. Проще настраивать по мин КНИ и ИМД. При фикс смещ на 6п6с раб точка выходила в районе - 22 В. Т.е. тебе надо чтоб было напруги пост смещ около 50 В.
БП можешь делать как у Манакова. У меня накал один идет для вх и вых ламп один. Так как использовал ТА. И удалось впихнуть туда только одну обмотку провода от ТС 180, которая на 6,3 в и на 4,7 А там. Подпер постоянкой - фона нет. Лучше накал для драйверной и вых ламп отдельно.
По лампам - если бюджет позволит 6п14п. дешевле 6п6с с подбором.
По выходным как советуют на форуме. Есть еще телевизионный ТВ3-1-6.
По ТАН и ТН см. как у Камарова. Там все рассчитано.
С учетом наличия ОООС думаю с низами будет нормально. Комаров без ОООС использует, поэтому завал на низах. ОООС хорошо подравнивает АЧХ.Добавлено (08.10.2014, 04:17)
---------------------------------------------
Цитата grant ( ) что можно взять на "Истоке-2"
Блин ценники на готовые вых трансы в магазинах конские.Добавлено (08.10.2014, 10:00)
---------------------------------------------
Цитата grant ( ) 1. Блок питания. Из того, что я смотрел решил остановиться на блоке от одной из схем Монакова.
Еще, если не найдешь дроссели, то хорошо подходят дроссели от ламп дневного света. У меня что на РР 6п6с, что на РР 6п41с эти дроссели стоят. Фон с учетом подпорки постоянкой райвера - 95 дБ.
|
|
| | Сб, 18.10.2014, 13:46 | Сообщение # 10
|
grant Пользователи Активность: 304
| Спасибо всем. Материала для размышлений накидали много. Но думаю, что на этот проект у меня уйдёт не меньше года. Буду пока подбирать детальки, продумывать как и из чего сделать корпус (мысли есть - смотрю иногда на свой видиоплейер, но жалко пока, он и не работал почти), силовой транс намотаю. Займусь.
поправил grant - Ср, 08.10.2014, 16:55 |
|
