Усилители звука на радиолампах
|
|
| | Вт, 14.04.2015, 07:14 | Сообщение # 201
|
Gamzan Друзья Активность: 1327
| Яр, спасибо за приглашение! Очень там у вас красиво, видел на фотках.
grant, я читал на форуме, что, если ТВЗ-1-6 разобрать и сделать немагнитный зазор (проложить бумагу), то получается неслабый SE-выходник. Так что, если не пойдет в РР, то пойдет в SE
|
|
| | Вт, 14.04.2015, 08:05 | Сообщение # 202
|
Яр Пользователи Активность: 202
| Gamzan,
Манаков писал, что ТВЗ-1-6 по Раа отлично подходит с лампами 6п18п, 6п43п в триоде схемы он приводил. Для 6п3с сильно с натяжкой. Для 6п3с Раа 6,6 кОм надо.
grant,
Заводы мотают любой какой закажешь. В районе 1000 руб для пентодника уложишься.Добавлено (14.04.2015, 08:05)
---------------------------------------------
Gamzan,
Я эту красоту просто не замечаю, как то не до красоты когда тучи комаров тебя так и норовят сожрать  Да еще каждый второй клещ инцифалитный
А вот в Горном Алтае (Республика Алтай граничит с Алтайским краем), там горы - это мечта  , но для жизни там нет ничего кроме турбаз.
|
|
| | Вт, 14.04.2015, 17:26 | Сообщение # 203
|
grant Пользователи Активность: 304
| Gamzan, Для однотакта у меня есть пара вполне годных ТВЗ-1-9, но мне то как раз нужны трансы без зазора.
Просвети меня неуча вот в каком вопросе. Если я делаю ещё одну обмотку скажем вольт на 15, то максимальный допустимый ток по габаритной мощности возможен только 85 мА. А у меня реле берёт 33 и пара светодиодов по 20.
Я бы хотел поставить ещё пару индикаторов М4762 ну и усилитель о котором писал igRoman на К157ДА1. Сколько всё это потянет и что будет с трансом если я просто заменю расчётный провод 0,165 мм на скажем 2,2? Да ещё бы четыре диода подсветки. Будет грется, загудит? Мне сегодня Яр подсказал, есть же схемы удвоения напряжения, но я хоть их и видел, но раньше не применял и совсем выпустил из виду. Не переделывать же половину работы. А вот если её применить для дополнительной обмотки, будет от этого толк?
|
|
| | Вт, 14.04.2015, 18:46 | Сообщение # 204
|
Gamzan Друзья Активность: 1327
| grant, современные светодиоды при токе 5-10мА светятся вполне ярко. Во всяком случае, я никогда не гонял светодиоды током 20мА, даже отечественные. И еще одно. Если светодиоды одинаковые, то их легко можно включить последовательно, они при этом будут светиться с одинаковой яркостью и потреблять все вместе те же 10мА. Понадобится только один токоограничивающий резистор. Если ты хочешь 6 диодов, то на них упадет примерно вольт 11. Остальное погасишь резюком. В результате из 60мА (6х10) останется 10. Кстати, подсветку можно запитать от накальной обмотки, это никакой погоды не сделает. Провод в трансе заменить можно без проблем, только если обмотка поместится в окне и есть определенный запас мощности. Ну, и останется посмотреть, сколько тока тянет схема индикатора. Думаю, уместишься
|
|
| | Вт, 14.04.2015, 22:18 | Сообщение # 205
|
grant Пользователи Активность: 304
| Всё, зря я за это дело взялся. Не по плечу, сдаюсь. Ловил блох с десятками мА для светодиодов, стал себя проверять и руки опустились. Если анодную обмотку я считал и сделал с излишним запасом, на 2 шт. 6н2п и 4 шт 6п14п нужно ну максимум 210 мА, а я загнул 280, то по накалу мне не хватает полтора ампера. Нужно 3,8 а у меня 2,4.
|
|
| | Вт, 14.04.2015, 22:29 | Сообщение # 206
|
Gamzan Друзья Активность: 1327
| Цитата grant (  ) Всё, зря я за это дело взялся. Не по плечу, сдаюсь.
Надо с этой мыслью переспать Утро вечера мудренее.
|
|
| | Вт, 14.04.2015, 22:42 | Сообщение # 207
|
grant Пользователи Активность: 304
| Gamzan, Проверь меня. Я имею в виду правильно ли я прикинул нужные токи анода и накала. Сейчас снова всё пересчитал. Получается, что если на шесть моих ламп я возьму по 260 вольт анодного при токе 220 мА и накальное напряжение 6,3 вольта с током 4 ампера, мне можно делать дополнительную обмотку на 15 вольт и 300 мА и ещё останется хороший запас мощности.
|
|
| | Ср, 15.04.2015, 04:07 | Сообщение # 208
|
Яр Пользователи Активность: 202
| Цитата grant ( ) Получается, что если на шесть моих ламп я возьму по 260 вольт анодного при токе 220 мА и накальное напряжение 6,3 вольта с током 4 ампера, мне можно делать дополнительную обмотку на 15 вольт и 300 мА и ещё останется хороший запас мощности.
У меня на каждом моноблоке на РР6п3с стоит ТАН107, он перемнки 280 В выдает. Под нагрузкой в итоге анодное одного канала 360 В получается. Общий ток ламп примерно 90-105 мА.
|
|
| | Ср, 15.04.2015, 07:20 | Сообщение # 209
|
Gamzan Друзья Активность: 1327
| Цитата grant ( ) Gamzan, Проверь меня.
А что тут проверять? Берем даташиты и смотрим.

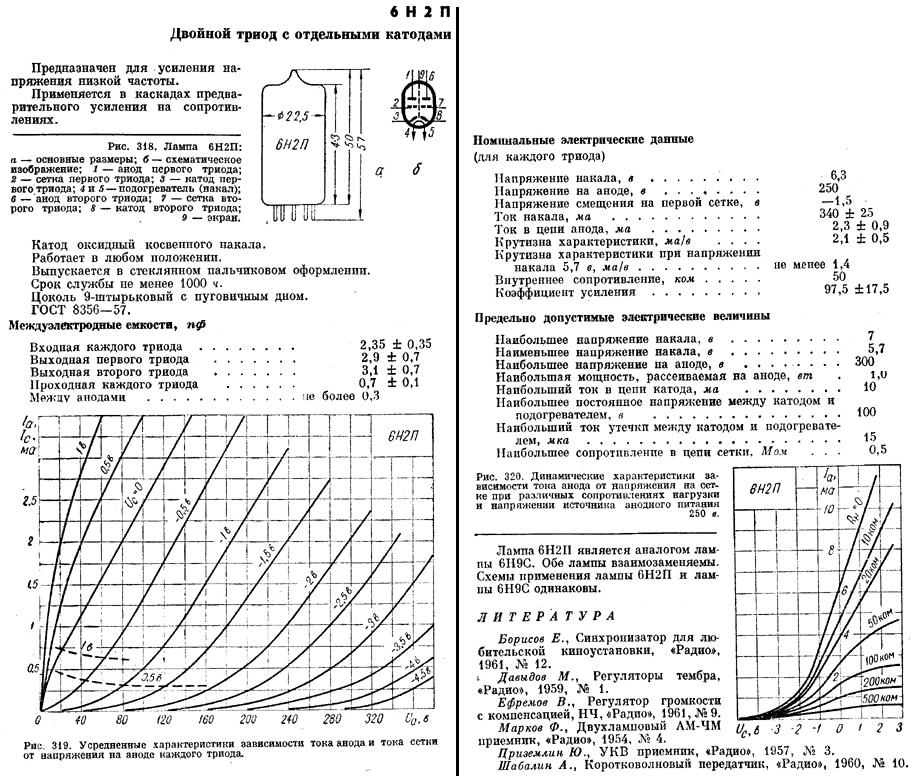

Ток накала 6Н2П 340мА, для двух - 680мА. 6П14П тянет 760мА, для четырех - 3,04А. Итого 3,72А, с запасом 4. По аноду примерно 40мА на лампу, это 160мА и порядка одного мА в драйвере. Итого 180мА с запасом.
|
|
| | Ср, 15.04.2015, 07:35 | Сообщение # 210
|
leks711 Пользователи Активность: 35
| Gamzan , есть вопрос. а где применялись ТВЗ-1-6? в какой аппаратуре? есть возможность поковырять древности всякие.
|
|
