Усилители звука на радиолампах
|
|
| | Сб, 28.03.2015, 17:47 | Сообщение # 181
|
Gamzan Друзья Активность: 1327
| Цитата atac13 (  ) подскажите по такому вопросу ...
Если уж мотать - так мотать как положено. Или совсем не мотать, взять готовый. Имхо.
|
|
| | Сб, 28.03.2015, 18:26 | Сообщение # 182
|
atac13 Пользователи Активность: 35
| так я и спрашиваю , как выйдет лучше по качеству ?
ТС 160 уж больно грамоздкие ,но как я понимаю это плата за качество звука ...
ну а если возьмём ТС160 , или ТС 180 ,на них так понимаю надо 2-х тактник линейный строить , с мощностью за 10 Вт ...
прикидываю что получится ...для полного усилка
основной транс к примеру ТАН 71 или ТАН 106 или тот же ТС 180 перемотать вторичку (если надо )
да + 2 транса ТС160 ... +дроссели ...
а есть ли смысл применять такие монстры в этой схеме
спрашиваю у знатоков ...так как пока только опыта по ламповым делам набираюсь ...
поправил atac13 - Сб, 28.03.2015, 18:31 |
|
| | Сб, 28.03.2015, 18:56 | Сообщение # 183
|
Gamzan Друзья Активность: 1327

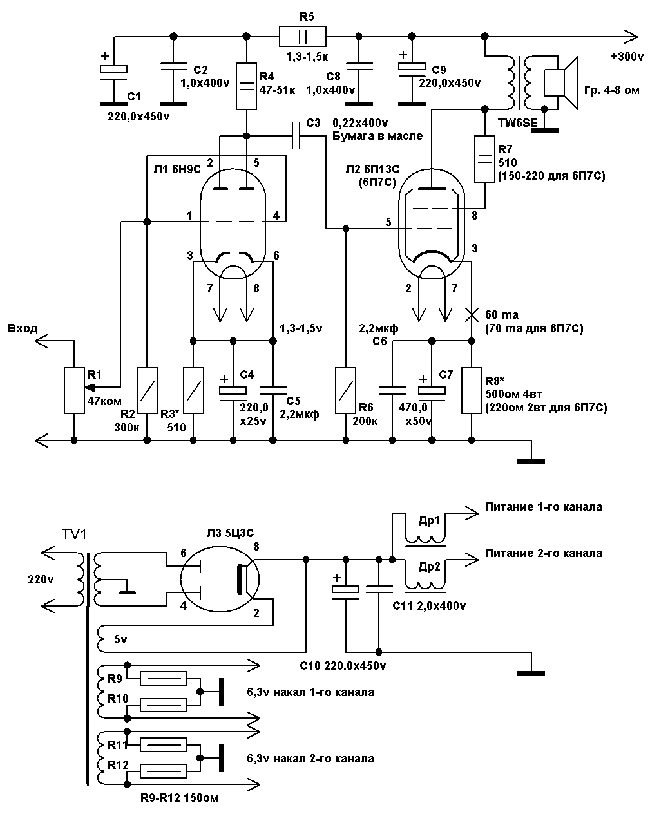

| Цитата atac13 ( ) есть ли смысл применять такие монстры в этой схеме
Трансы ТВЗ-Ш дадут тебе достаточно хорошее качество звука для начального уровня.
Хорошие готовые однотактные выходники я случайно купил на базаре. Насколько я понял, они от радиолы "Урал-52". Собрал на них усилитель на 6Н9С и 6П7С. До сих пор наслаждаюсь.
Если хочется большего, то надо мотать. Здесь ОСМ-0,1 лучший кандидат, учитывая массогабаритные показатели и сечение сердечника. Двухкатушечные ТСы больше годятся для двухтактов.
|
|
| | Сб, 28.03.2015, 19:04 | Сообщение # 184
|
MAESTRO ^ Активность: 5564
| Да, в эту схему ТВЗ ставил и ничего - работают.
|
|
| | Сб, 28.03.2015, 19:10 | Сообщение # 185
|
Gamzan Друзья Активность: 1327
| Вот такие мне попались выходники. Если увидите - берите не задумываясь.
 Добавлено (28.03.2015, 19:10)
---------------------------------------------
У них есть характерная особенность - проволочные выводы на концах как бы оплавлены в виде шариков.
|
|
| | Сб, 28.03.2015, 21:24 | Сообщение # 186
|
atac13 Пользователи Активность: 35
| Ясно , спасибо за консультации .
был сегодня на рынке , весь облазил ...нашёл только ТВЗ -1 -9
две штуки , ну и один ТВЗ-ш у меня был... в общем начну делать эту схемку,там буду сравнивать ...
Gamzan -что мощнее 6П7С или как в схеме 6П13С ?
и по качеству Вы не сравнивали эти лампы ?
если я правильно понимаю 6П7С мощнее (ток анода 72 мА ) против 58 мА у 6П13С ...так ? или как то по другому тут надо считать ?
|
|
| | Сб, 28.03.2015, 21:42 | Сообщение # 187
|
Gamzan Друзья Активность: 1327
| И та, и другая лампы дадут около 3 ватт в триоде и порядка 4-4,5 в тетроде. Лично их не сравнивал.
Ток через лампу определяется исходя из того, в каком классе будет работать выходной каскад, а также в зависимости от выбранной рабочей точки лампы. В режиме покоя мощность, рассеиваемая на аноде и второй сетке, не должна превышать предельно допустимой, указанной в даташите на каждую лампу.
поправил Gamzan - Сб, 28.03.2015, 21:45 |
|
| | Вт, 31.03.2015, 15:16 | Сообщение # 188
|
grant Пользователи Активность: 304
| Gamzan, опять я к тебе с вопросом по поводу моей платы фильтра. На ней три независимых схемы: коммутация цепи накала, анодный фильтр и схема таймера. Вопрос - прав ли я в том, что сделал общим минус анодного питания и таймера? Может быть не стоило этого делать?
|
|
| | Вт, 31.03.2015, 18:42 | Сообщение # 189
|
Gamzan Друзья Активность: 1327
| Да, вот оно. Вижу две ошибки. Ты хотел совместить несовместимое - и две накальных обмотки использовать, и их суммарное напряжение. Это возможно, но при условии отсутствия гальванической связи с землей. Получается, что со средней точки накальных обмоток на землю у тебя идут параллельно два резистора (R2 и R4) на твоей плате. А потом еще и мост VD9, который коротит поочередно на корпус крайние выводы накальных обмоток.
Что делать. Во-первых, разъединить накальные обмотки. Во-вторых, запитать таймер от одной из них. Он прекрасно будет работать и от 5-6 вольт (DA2 нужно будет поставить на соответствующее напряжение). В-третьих, разорвать соединение минуса моста VD9 с корпусом.
|
|
| | Вт, 31.03.2015, 19:58 | Сообщение # 190
|
grant Пользователи Активность: 304
| Gamzan, Спасибо, я уже со счёта сбился в который раз ты мне помог. А на мысль, что зря я собрал в кучу минус всех цепочек, набрёл после того как решил временно переключиться и нарисовать пока новую нижнюю плату к своему усилителю для наушников. С учётом всех ваших советов и всего того, пусть небольшого опыта, который у меня за это время накопился. И вот когда добрался до размещения схемы таймера меня "начали терзать смутные сомнения"
Теперь, после того как ты меня носом ткнул, все свои косяки я ясно вижу. Плату я переделаю, уберу соединение накальных обмоток, общего минуса с VD9, а вот с заменой стабилизатора сложнее. Просто впаять 7805 или 7806 конечно можно, но вот реле по характеристикам работает только от 8,4V минимум. Пожалуй разберу транс и намотаю дополнительную обмотку вольт на 15.
|
|
