Ламповый усилитель для наушников
|
|
| | Чт, 30.01.2014, 14:20 | Сообщение # 171
|
grant Пользователи Активность: 304
| феска, Друзья, будьте снисходительней, я по жизни в обще инженер-механик и радио схему рисовал первый раз в жизни. С контактов катушки реле а1 и а2 через контакты К1.2 я запитал светодиод "анод". Ну а +Н и ~Н постоянное и переменное питание накала первого и второго каскадов соответственно. Я на этот раз взял корпус с размерами 150 х 125 мм, места много, вот и решил усложнить всё по-максимуму. Лучше скажите -явных косяков хотя бы нет?
|
|
| | Чт, 30.01.2014, 14:51 | Сообщение # 172
|
-igRoman- Друзья Активность: 1198
| Да не переживай, косяков точно нет
Еще к выше сказанному:

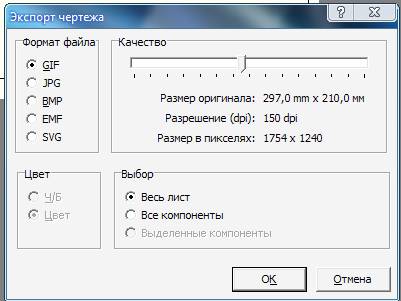

При экспорте сплана, обрати внимание на прокрутку качество, от него зависит качество картинки, контрастность итд Но, чем выше качество, - размер файла увел
А чтоб на форуме фотка появилась в тексте, скопируй слово синее IMAGE1$ справа от обзора, и вставляй где нужно показать фото
Пересохрани с высоким качеством, но размер не более 2МБ
поправил -igRoman- - Чт, 30.01.2014, 14:57 |
|
| | Чт, 30.01.2014, 15:07 | Сообщение # 173
|
grant Пользователи Активность: 304
| -igRoman-, Прокрутку по качеству я делал, практически полностью, но что-то контрастность всё равно недостаточная. Пробовал сохранять и в других форматах, результат тот же. Фото я раньше размещал - вроде получалось, а вот здесь какая-то засада, что-то с размером листа. Пока не понял, но ничего, думаю понемногу освоюсь, главное схему нарисовать удалось.
|
|
| | Чт, 30.01.2014, 15:16 | Сообщение # 174
|
-igRoman- Друзья Активность: 1198
| Тогда в сплане выделяешь всю схему, меню-правка-выделить всё, и тянешь за угол на всю длину белого листка. Если тянуть за угол пропорции сохраняются, или в окне экспорта птичку поставь не весь лист, а компоненты
поправил -igRoman- - Чт, 30.01.2014, 15:18 |
|
| | Чт, 30.01.2014, 15:18 | Сообщение # 175
|
grant Пользователи Активность: 304
| -igRoman-, Понял, спасибо. Буду учиться.
|
|
| | Чт, 30.01.2014, 15:54 | Сообщение # 176
|
-igRoman- Друзья Активность: 1198
| grant, вот готовая библиотека радиоламп...
|
|
| | Чт, 30.01.2014, 20:31 | Сообщение # 177
|
grant Пользователи Активность: 304
| -igRoman-, Или у меня не совсем правильная версия сплана, я за неё не платил, или что-то не так распаковал, но практически все файлы не открываются. Смог посмотреть единицы. Напиши алгоритм переноса.
|
|
| | Чт, 30.01.2014, 20:44 | Сообщение # 178
|
MAESTRO ^ Активность: 5564
| Это файлы на 7-ю версию.
|
|
| | Пн, 10.02.2014, 19:48 | Сообщение # 179
|
MAESTRO ^ Активность: 5564

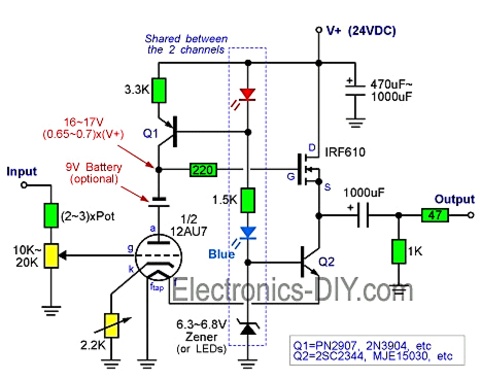

| Продолжая тему, вот интересная схема лампового унч для ушей 32 Ома:
|
|
| | Вт, 11.02.2014, 08:15 | Сообщение # 180
|
grant Пользователи Активность: 304

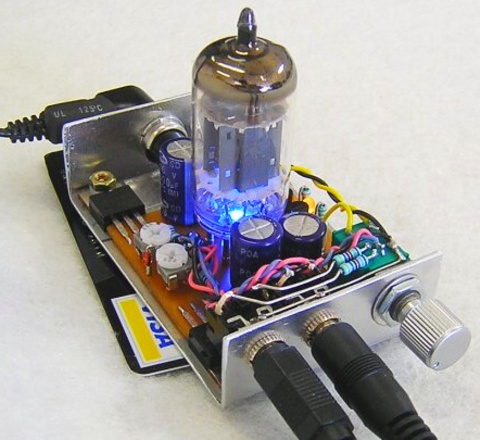

| Да, схема интересная. Пару недель назад я на одном из сайтов нашёл очень похожую, лампа та же, но питание 12 вольт, а у меня есть и соответствующий адаптер и блок питания от принтера, да и от блока питания компа тоже пожалуй можно было бы запитать. Руки так и чесались поскорей попробовать, но, к сожалению, уже четыре месяца живу вдали от дома и пока даже ранее начатое закончить не могу.
http://redwi.ru/lampovi....ov.html
|
|
