Ламповый усилитель для наушников
|
|
| | Чт, 07.11.2013, 11:13 | Сообщение # 161
|
феска Друзья Активность: 3627
| grant, поставь резюк на 1-5 ватт по + на каждый канал ком на 20-40
поправил феска - Чт, 07.11.2013, 11:13 |
|
| | Вс, 24.11.2013, 06:29 | Сообщение # 162
|
grant Пользователи Активность: 304
| феска, Понял, спасибо. Вовремя я спохватился, место для этих резисторов на верней плате найдётся. Поставлю по два ватта. Добавлено (24.11.2013, 06:29)
---------------------------------------------
Кто нибудь подскажите где взять простую и доступную рисовалку для схем. С платами и панелями у меня проблем нет, а вот собрать в кучу части схем из которых что-то беру никак не получается. Последний вариант рисовалки который я пробовал, какая-то новая работа с сайта "Радиокот" Но у меня с ней ничего не получилось, или я не вполне разобрался, или их разработка ещё не совсем отточена. Они об этом писали.
|
|
| | Чт, 02.01.2014, 22:57 | Сообщение # 163
|
LEVVARRR Пользователи Активность: 5
| Splan 7.0. Просто и быстро.
|
|
| | Вс, 19.01.2014, 07:56 | Сообщение # 164
|
grant Пользователи Активность: 304
| LEVVARRR, Нашёл, попробовал, понравилось, спасибо. До этого пробовал в "Компасе" - программа отличная, но не у всех есть. По поводу Splan - или я не вполне разобрался, или не ту версию скачал, но пока не вижу возможности создавать свою библиотеку. Это, что так и есть?
|
|
| | Вс, 19.01.2014, 10:46 | Сообщение # 165
|
MAESTRO ^ Активность: 5564
| grant, скоро на сайте выйдет подробный мануал по Сплану.
|
|
| | Вс, 19.01.2014, 11:34 | Сообщение # 166
|
grant Пользователи Активность: 304
| MAESTRO, Спасибо, буду ждать.
|
|
| | Ср, 29.01.2014, 16:58 | Сообщение # 167
|
grant Пользователи Активность: 304
| Несколько вечеров потратил на то, что бы разобраться с программой sPlan7.0. Всё оказалось вполне доступно, нашёл и возможность создавать свои элементы и сохранять их в библиотеке. Программа просто отличная. Одно огорчило - трудно нарисовать половину окружности нужного радиуса.
А пока хочу показать то, что у меня получилось. Прошу сильно не пинать - я собрал в одно целое куски из четырёх разных схем и пытаюсь это реализовать.Добавлено (29.01.2014, 16:58)
---------------------------------------------
Пытался вставить картинку нарисованную в sPlan, ничего не вышло. Подскажите, как её нужно сохранить, что бы можно было здесь показать?
поправил grant - Ср, 29.01.2014, 16:55 |
|
| | Ср, 29.01.2014, 23:14 | Сообщение # 168
|
-igRoman- Друзья Активность: 1198
| grant, в сплане Файл>Экспорт>JPG
А на форум под сообщением прикрепить файл, обзор, и выбирай фотку сплана
|
|
| | Чт, 30.01.2014, 09:26 | Сообщение # 169
|
grant Пользователи Активность: 304

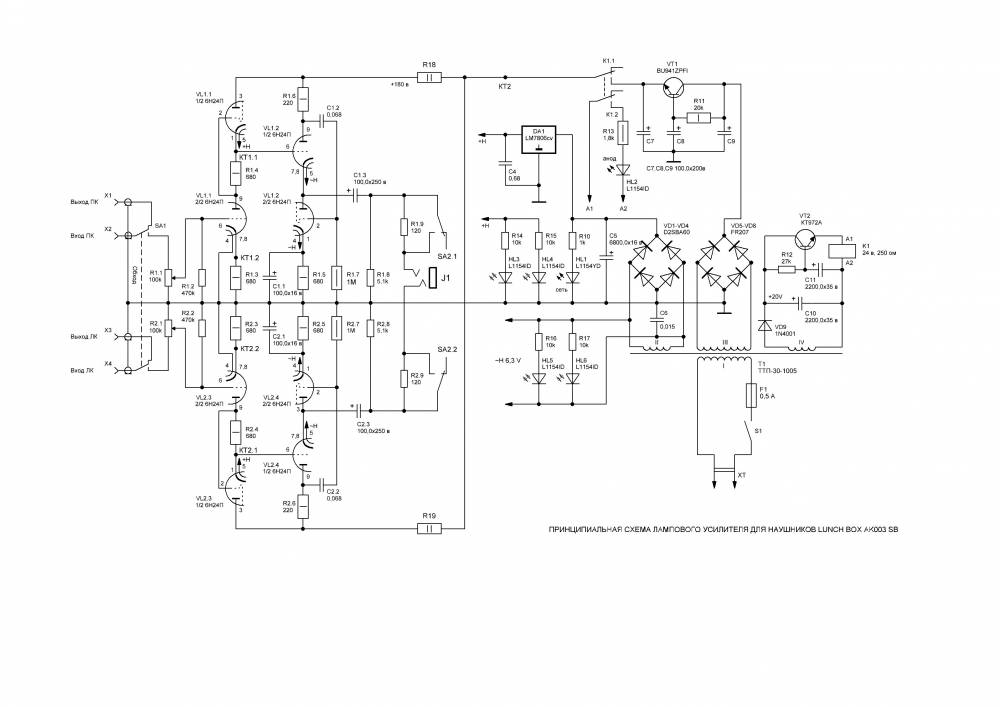

| -igRoman-, Спасибо, в очередной раз ты мне помог. Выкладываю схему, кстати, обход на входе и светодиоды подсветки ламповых панелей я брал из твоей. Может быть нужно использовать другое расширение - мне кажется, что контрастность недостаточная, хотя я её и добавил.
поправил grant - Чт, 30.01.2014, 09:30 |
|
| | Чт, 30.01.2014, 12:13 | Сообщение # 170
|
феска Друзья Активность: 3627
| grant, а намудрил то намудрил выводы "а1", "а2" к чему "Н+", "Н-" глаза уже все сломал
|
|
