Ламповый усилитель для наушников
|
|
| | Вт, 11.02.2014, 11:40 | Сообщение # 181
|
MAESTRO ^ Активность: 5564
| Похоже, и даже 12в. Но этого для лампы совсем мало.
|
|
| | Пт, 21.02.2014, 11:34 | Сообщение # 182
|
MAESTRO ^ Активность: 5564

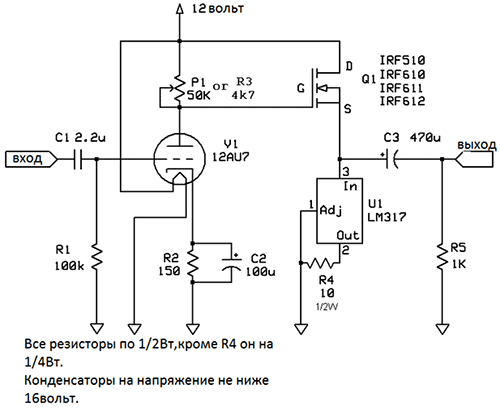

| Ещё интересная конструкция УНЧ к наушникам, на лампе и полевиках. Питание - только 12 В:
|
|
| | Пт, 28.02.2014, 17:36 | Сообщение # 183
|
grant Пользователи Активность: 304

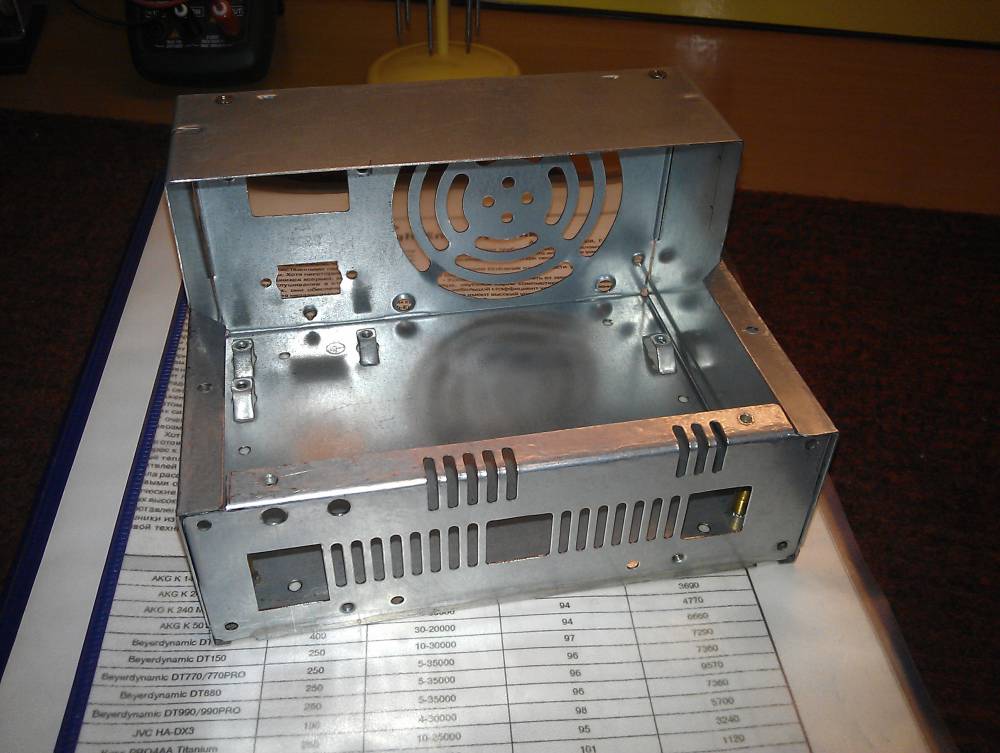

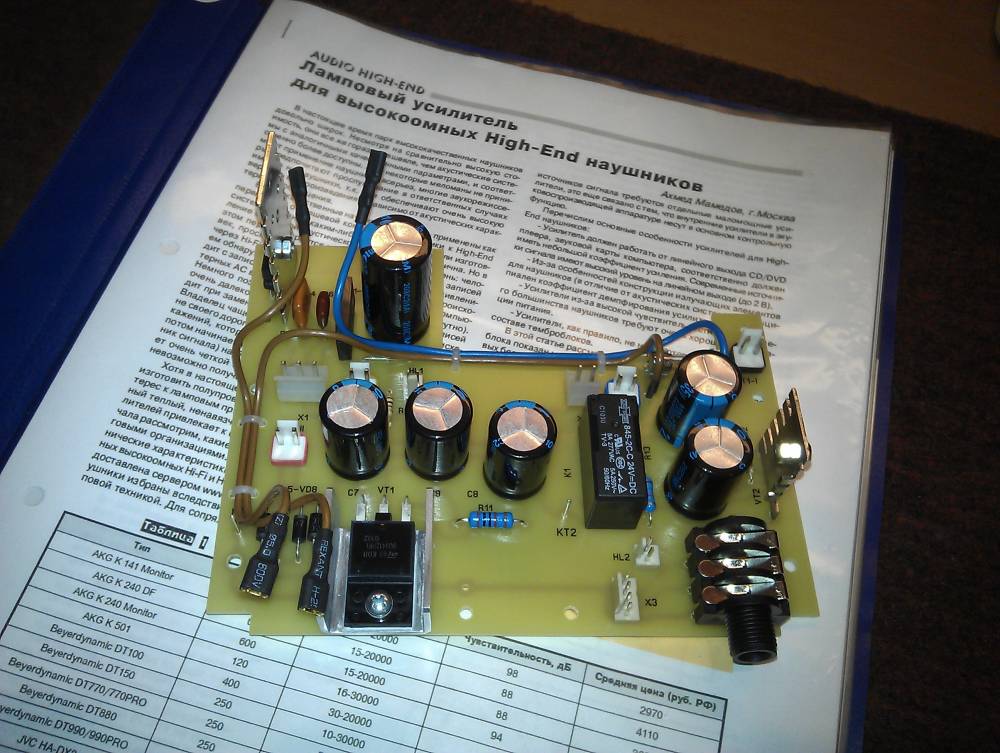

| Наконец-то появилась возможность продолжить работу над вторым вариантом усилителя. Нового ничего не изобретал - сделал немного больше корпус, схему уже показывал. Пока готова нижняя плата, нет только переменного резистора, под него нужна дополнительная плата и на выходе корпус, осталась отделка.
поправил grant - Сб, 01.03.2014, 07:49 |
|
| | Ср, 26.03.2014, 10:37 | Сообщение # 184
|
grant Пользователи Активность: 304

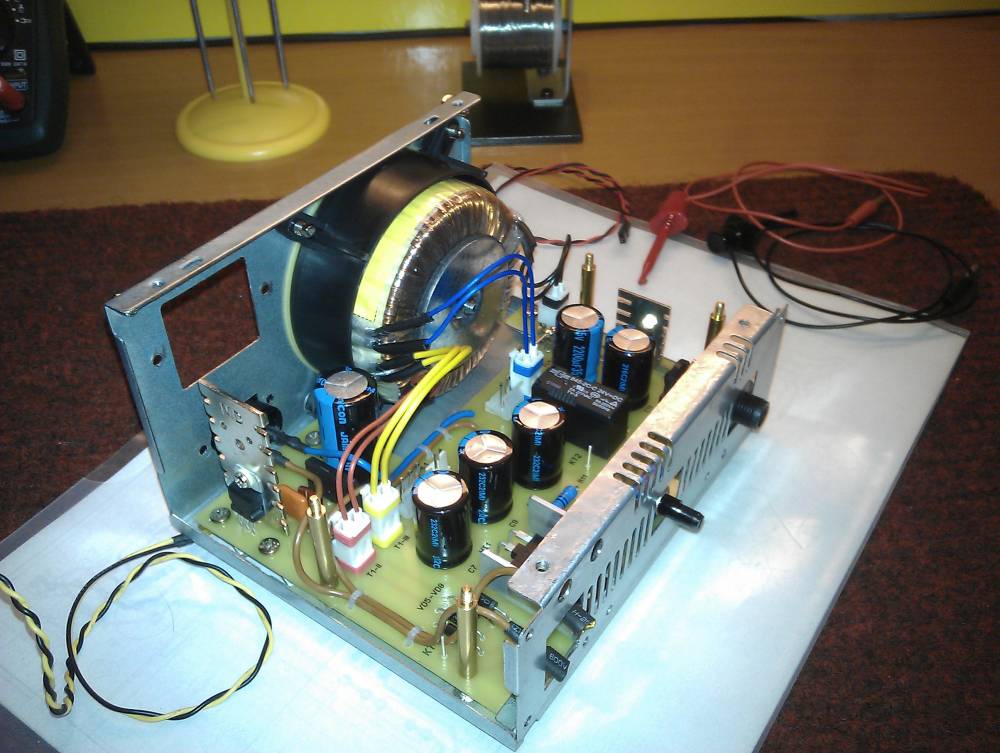

| Ну вот, пока как-то так, но пожалуй придётся разбирать ещё раз - слишком высокий радиатор стабилизатора.
Верхняя плата тоже на выходе, но наладка не завтра.
поправил grant - Ср, 26.03.2014, 10:39 |
|
| | Ср, 26.03.2014, 20:53 | Сообщение # 185
|
-igRoman- Друзья Активность: 1198
| grant, За оригинальность, пять из пяти
Радует глаз крепление тора, и надписи на плате
Чем гнул жестянку??
|
|
| | Ср, 26.03.2014, 21:18 | Сообщение # 186
|
grant Пользователи Активность: 304
| -igRoman-, Если честно, на коленке. Самое продвинутое приспособление - два уголка 25х25 мм, которые стягиваю винтами. В этих же уголках и стеклотекстолит обрабатываю.
|
|
| | Чт, 27.03.2014, 22:25 | Сообщение # 187
|
drug Пользователи Активность: 55

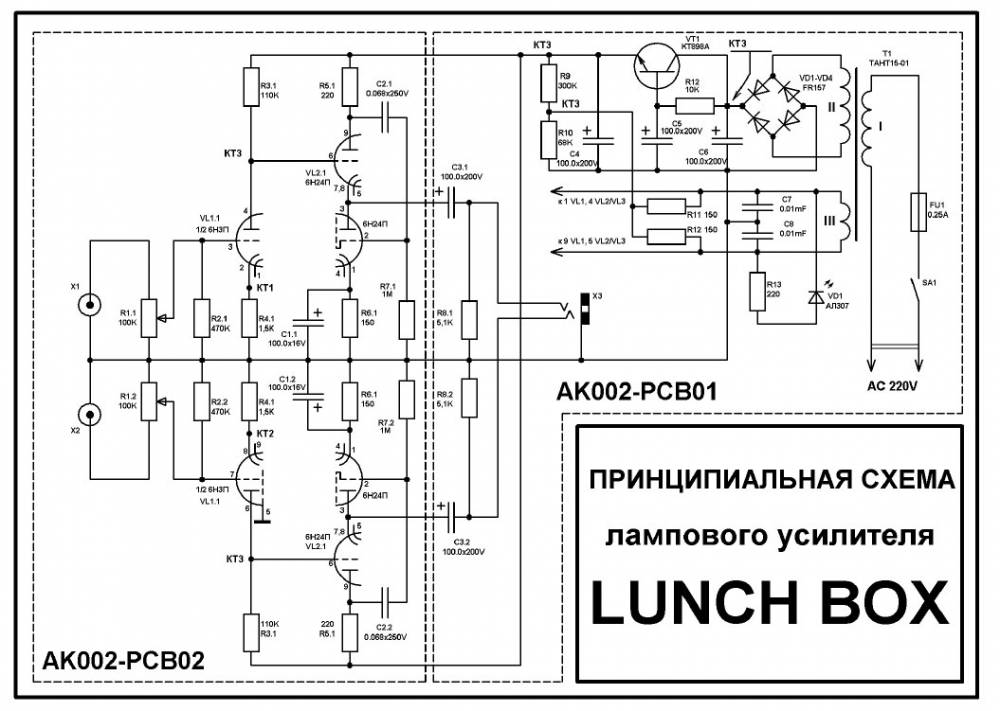

| Всем привет ктонить собирал эту схему
|
|
| | Пт, 28.03.2014, 07:44 | Сообщение # 188
|
grant Пользователи Активность: 304
| drug, Усилитель по этой схеме год назад сделал я, только поменял выходные лампы на 6н23п. С 1 по 8 страницы этой темы как раз о ней. Пользуюсь постоянно и очень доволен. Здесь же есть и отзыв Sergey_67, тоже вполне положительный.
поправил grant - Пт, 28.03.2014, 07:50 |
|
| | Пт, 28.03.2014, 17:28 | Сообщение # 189
|
grant Пользователи Активность: 304
|

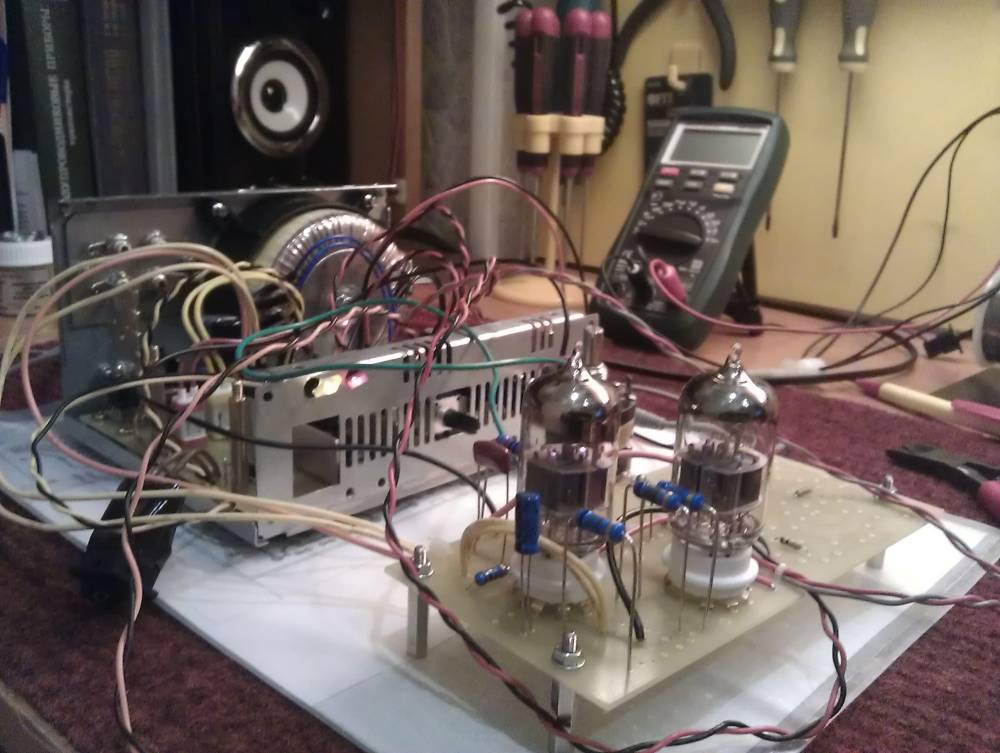

Один канал, на макете, и один катодный резистор уже подпалил, но поёт. Сейчас самое интересное - настроить. На малой и средней громкости сигнал почти не корёжит.
поправил grant - Пт, 28.03.2014, 17:54 |
|
| | Пт, 28.03.2014, 23:15 | Сообщение # 190
|
drug Пользователи Активность: 55
| grant, меня интересует бп по этой схеме делал или другую использовал
|
|
