Ламповый усилитель для наушников
|
|
| | Пт, 28.06.2013, 20:59 | Сообщение # 151
|
grant Пользователи Активность: 304
| Всё, буду ставить те у которых разводка на плате окажется проще, а потом буду думать как настроить. Возьму за методу описание Gosha1968, от 28 мая. Но это ещё не скоро.
|
|
| | Пт, 26.07.2013, 18:54 | Сообщение # 152
|
grant Пользователи Активность: 304

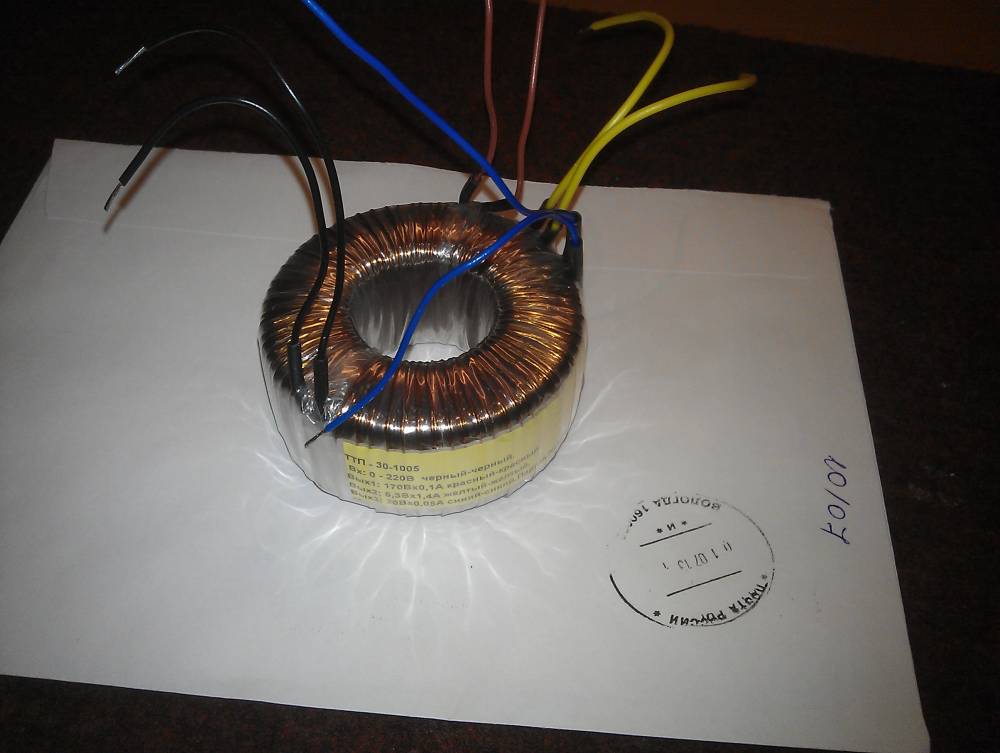

| Спешу поделиться радостью. Сегодня получил готовый трансформатор который заказывал специально для нового усилителя в ООО "ТрансЛед" в Великом Новгороде. Обошёлся в 980 руб. и 200 руб. доставка транспортной компанией. Но он того стоит, транс просто отличный.
Сделали точно по моим параметрам и по напряжениям и по токам, уложились в нужные мне габариты. Правда делали немного дольше чем обещали. Но я всё равно доволен, и всем рекомендую, тем более, что я бы сам за намотку тора ни за что бы не взялся - это выше моего понимания.
поправил grant - Пт, 26.07.2013, 18:55 |
|
| | Ср, 04.09.2013, 08:45 | Сообщение # 153
|
Gaich Пользователи Активность: 24

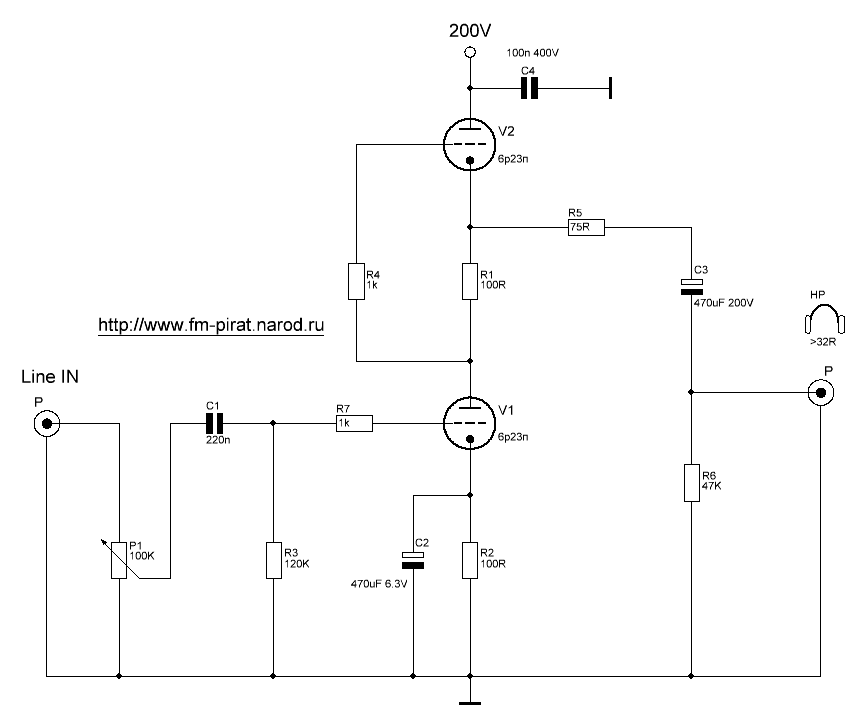

| ЗДРАВСТВУЙТЕ УВАЖАЕМЫЙ МАЭСТРО,ПОДСКАЖИТЕ ПОЖАЛУЙСТА МОГУ ЛИ Я ПРИМЕНИТЬ ТРОНС ТВЗ 1-9 ДЛЯ ПИТАНИЯ УСИЛ.ДЛЯ НАУШНИКОВ ?Я ХОЧУ РАЗМОТАТЬ ПЕРВИЧКУ ВЗЯТЬ ОТ ТУДА ПРИМЕРНО 170В И ВЫВЕСТИ ДЛЯ ПИТАНИЯ АНОДОВ,А СО ВТОРИЧКИ НА НАКАЛЫ ТАМ КАК РАЗ 6В. ПОЛУЧАЕТСЯ,СХЕМУ УСИКА ПРИЛАГАЮ,ЛИБО МОЖЕТ КАК ТО ПО ДРУГОМУ ПОСОВЕТУТЕ ПОЖАЛУЙСТА,ЗАРАНЕЕ ОГРОМНОЕ СПАСИБО ВАМ.
|
|
| | Ср, 04.09.2013, 09:06 | Сообщение # 154
|
феска Друзья Активность: 3627
| Gaich, харош капсить, все можно если железа подходящего нет, и желание мотать есть, калькуляторов расчетных в сети достаточно
|
|
| | Ср, 04.09.2013, 09:44 | Сообщение # 155
|
MAESTRO ^ Активность: 5564
| Gaich, в этой схеме ток потребления всего 10мА для анодов и 0,7А для накалов. Можно взят 2 трансформатора типа ТВЗ и с вторичной 6-ти вольтовой обмотки одного, подать на вторичную другого, а с первички другого и получить нужное напряжение 200В. Такой фокус делаем с двумя любыми одинаковыми накальными трансами.
П.С. Пиши нормальным шрифтом.
|
|
| | Ср, 16.10.2013, 15:40 | Сообщение # 156
|
grant Пользователи Активность: 304
| Gosha1968, Подскажи как правильно выбрать мощность резисторов, если на схеме она не указана. Делаю по-немногу схему о которой писал на странице 10. Места на верхней плате мало, двухватные разместить трудно, а полватта не уверен, что выдержат.
|
|
| | Чт, 17.10.2013, 08:28 | Сообщение # 157
|
феска Друзья Активность: 3627
| grant, катодные и анодные по 1 ватту остальные какие хочешь,
|
|
| | Чт, 17.10.2013, 14:22 | Сообщение # 158
|
grant Пользователи Активность: 304
| феска, Понял спасибо. Я примерно так и думал, но всё же решил посоветоваться. Ещё, что лучше - углеродистые или металлоплёнка?
|
|
| | Чт, 17.10.2013, 15:26 | Сообщение # 159
|
феска Друзья Активность: 3627
| grant, да хоть что))
|
|
| | Ср, 06.11.2013, 14:49 | Сообщение # 160
|
grant Пользователи Активность: 304
| феска, У меня очередной вопрос. Не очень упорно, но всё же делаю ещё один усилитель по схеме на стр. 10 моей темы. Я её нашёл как один из вариантов Лаконика у них на сайте. Трансформатор (более мощный) и фильтр питания применил такие как в первом моём усилителе. То есть на анодной обмотке 170 В, после фильтра под нагрузкой думаю будет вольт 210. А вчера глянул на схему, на анодах должно быть 160 В. И как теперь быть?
|
|
