Ламповый усилитель для наушников
|
|
| | Сб, 29.03.2014, 08:25 | Сообщение # 191
|
grant Пользователи Активность: 304
| drug, БП этот, транзистор BU941ZPFI. Транс мотал сам на железе и каркасе ТП20-14. Но готовые ТОРы именно для таких усилителей есть в продаже. Например в Чип и Дип или на сайте "Исток-2" Усилки по этой схеме и наборы для сборки уже лет десять в Москве выпускает Laconic Lab http://electro-tehnyk.narod.ru/docs/Laconic_Lunch_Box.htm
поправил grant - Сб, 29.03.2014, 08:27 |
|
| | Сб, 29.03.2014, 18:00 | Сообщение # 192
|
drug Пользователи Активность: 55
| grant, торы не проблема у меня как всегда проблема с фоном 50 герц прёт хоть убей собирал блок по схеме которую выкладывал выше
я вот думаю 6н3п мозг выносит или печатную плату переделать надо или бп
|
|
| | Сб, 29.03.2014, 18:59 | Сообщение # 193
|
grant Пользователи Активность: 304
| drug, Не знаю, у меня фона нет. Немного фонил при настройке пока транс лежал горизонтально рядом с верхней платой и вход подавал через случайные провода. В корпусе транс вертикально закреплён на задней стенке, возможно поэтому от него меньше наводок и подводку от входа до R1 и дальше на сетку первой лампы сделал фирменным экранированным проводом. А от ТОРа фонить должно в разы меньше. Была одна засада, только выставишь по науке один канал, тронешь другой - настройка первого сбивается. Долго искал приемлимый вариант.
|
|
| | Сб, 29.03.2014, 19:09 | Сообщение # 194
|
drug Пользователи Активность: 55
| во моя печатка
|
|
| | Сб, 29.03.2014, 19:34 | Сообщение # 195
|
grant Пользователи Активность: 304
| drug, Не могу открыть.
|
|
| | Сб, 29.03.2014, 21:07 | Сообщение # 196
|
drug Пользователи Активность: 55
| незнаю формат лай должно скачиваться и открытся
|
|
| | Пн, 31.03.2014, 11:24 | Сообщение # 197
|
grant Пользователи Активность: 304
| Gosha1968, Начал настройку уся о котором мы с тобой говорили ещё летом прошлого года и сразу возникли вопросы. Откликнись сюда или в личку. Добавлено (29.03.2014, 22:47)
---------------------------------------------
drug, У меня Lay5, скачал для верности 6 версию, но так и смог открыть. Добавлено (31.03.2014, 11:24)
---------------------------------------------
drug, Возможно это тебе поможет. Входную лампу 6н3п я поставил в центре, землю от фильтра до верхней платы сделал одним проводом тоже в центр, из него лучами равной длины.
|
|
| | Пн, 31.03.2014, 17:53 | Сообщение # 198
|
grant Пользователи Активность: 304

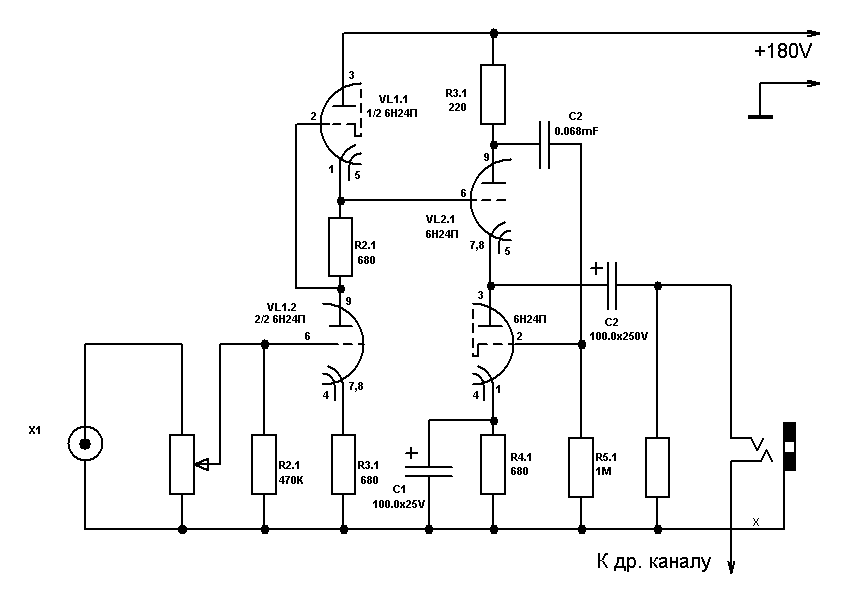

| MAESTRO, Прошу помощи. Мучаю эту схему
Пока только один канал и на макете. Но несколько вопросов меня вводят в ступор. Подаю на вход сигнал с генератора размахом 0,5 вольта, на выходе без нагрузки идеальная сиусоида 6 вольт. Но потребляемый ток 52,2 ма и анодное напряжение проседает с 265 на холостом ходу до 155 после прогрева ламп. И это только один канал. А главное ток я не могу уменьшить ни катодными, ни анодными резисторами. Лампы менял, подстроечники ставил. Я тут, правда, при первом включении поторопился и пару раз серьёзно коротнул анодным, после этого первая лампа раскалилась до бела, а катодный R3 сгорел в уголь. Может у меня что-то с блоком питания. Но почему ток то в два раза больше?
поправил grant - Пн, 31.03.2014, 17:54 |
|
| | Пн, 31.03.2014, 20:06 | Сообщение # 199
|
drug Пользователи Активность: 55
| странно што открыть неможеш
поправил drug - Пн, 31.03.2014, 20:11 |
|
| | Пн, 31.03.2014, 20:16 | Сообщение # 200
|
grant Пользователи Активность: 304
| drug, Это на холостом ходу. До того как коротнул под нагрузкой было 210 и ещё ставил 2-х ватный резюк на 7,5 ком чтобы дополнительно понизить до 180 вольт. Сейчас в толк не возьму - что случилось. Ошибки в монтаже вроде нет, уже раз десять проверил.
|
|
