Самодельный световой сканер
 Вс, 18.03.2012, 18:40 | Сообщение # 101

flash

Пользователи

 Активность: 69

Romick_Калуга, Привет. Готов выложить черетежи генератора мыльных пузырей. Тебе в личку или на общее мировоззрение?
 Пн, 19.03.2012, 09:42 | Сообщение # 102

Romick_Калуга

Друзья

 Активность: 348

Если можно, выкладывай на всеобщее. Может кто-то каких-то идей подкинет.

Добавлено (19.03.2012, 09:42)
---------------------------------------------
Vipson, Можно с тобой договориться по схеме колорченджера с сайта musidora.ru? У меня плата собрана. Если ты мог бы посомтреть прошивку и подкорректировать, я мог бы ее загнать и опробовать, потом написать результат. Могу на выходах осцилографом отследить сигнал. Может быть несколько раз придется поэкспериментировать.
Как ты на это смотришь?

 Пн, 19.03.2012, 11:31 | Сообщение # 103

Vipson

Пользователи

 Активность: 36

Romick_Калуга
Привет! Вал мотора должен зафиксироваться платой устройства. Проверь попыткой насильственного вращения. Вращаться должен с трудом. Если вращается легко, тогда для начала измени:
;#define GoboA PORTC,1 ; фаза обмотки мотора =A= Gobo
;#define GoboB PORTC,2 ; фаза обмотки мотора =B=

на

;#define GoboA PORTC,0 ; фаза обмотки мотора =A= Gobo
;#define GoboB PORTC,2 ; фаза обмотки мотора =B=

Сообщи мне о результате.


поправил Vipson - Пн, 19.03.2012, 11:32
 Пн, 19.03.2012, 12:42 | Сообщение # 104

Romick_Калуга

Друзья

 Активность: 348

После того, как подал питание, начинает дребезжать вал мотора. Пробовал менять выводы мотора раз 50 в разных комбинациях - бесполезно. Потом взял логический пробник и определил, что импульсы есть только на 2-х выводах, что идут через 2803 на движок. После дерганий вал останавливается и рукой проворачивается с трудом, все как положено. А потом в режиме DMX или от музыки вал опять дергается на месте.
 Пн, 19.03.2012, 13:30 | Сообщение # 105

Vipson

Пользователи

 Активность: 36

Romick_Калуга
На какую ножку микропроцессора у тебя подаётся сигнал с микрофонного усилителя?
С 15 и 16 вывода микропроцессора куда идут сигналы?
У тебя при программировании в файле KANZCOLR.ASM такая строка, один к одному?

;#define GoboA PORTC,1 ; фаза обмотки мотора =A= Gobo
;#define GoboB PORTC,2 ; фаза обмотки мотора =B=

если так, тогда поменяй на

#define GoboA PORTC,0 ; фаза обмотки мотора =A= Gobo
#define GoboB PORTC,2 ; фаза обмотки мотора =B=

На каких 2-ух выводах 2803 есть импульсы?

Почему-то мне кажется, что эта прошивка далеко не для той эл. схемы. Скорее всего схема - первоначальный вариант. Потом был многократный апдейт схемы, для которой вот эта прошивка и была написана.

ВАЖНО:
перед #define не должно быть знака ";" smile


поправил Vipson - Пн, 19.03.2012, 13:33
 Вт, 20.03.2012, 08:18 | Сообщение # 106

Romick_Калуга

Друзья

 Активность: 348

Действительно есть такая строка:
;#define GoboA PORTC,1 ; фаза обмотки мотора =A= Gobo
;#define GoboB PORTC,2 ; фаза обмотки мотора =B=
именно с ;
Я так понимаю, что если стоит ;, то это комментарий. Правильно? Может быть просто убрать точку с запятой?

Просмотрел листинг. Есть еще пару строчек, где перед командами стоит точка с запятой:
; movlw b'00000111' ; цифровые

; comf mSpeedProg,f; поворот по часовой - больше

; mvi MaskaGobo,.10 ; корткая и медленная радуга

Разве так должно быть?
 Вт, 20.03.2012, 09:03 | Сообщение # 107

Vipson

Пользователи

 Активность: 36

Давай пока не будем их трогать. Поменяй там где я тебя просил. И потом поэксперементируй выводами на двигатель. Кстати, хочу тебя огорчить - в этой прошивке нет кода, чтобы прибор работал от звука. sad Прошивка явно эксперементальная, она никак не подходит под ту схему (поэтому и стоят ";" в разных местах), её надо дорабатывать.
 Вт, 20.03.2012, 12:36 | Сообщение # 108

Romick_Калуга

Друзья

 Активность: 348

А в схеме и нету никакого микрофона и звукового входа. Меня это вполне устраивает. Если нет сигнала DMX, то будет светить один белый цвет, а если запускаю программу с компа, то управляется по DMX. Для прожектора на шарик больше и не нужно.

Добавлено (20.03.2012, 12:36)
---------------------------------------------
Как у тебя продвигается прошивка к DMX прибору на 3 движка? Если получится, я мог бы сделать такой прибор:
1 движок - колор
2 - гобо
3 - зеркало, только не просто зеркало, а конус с зеркальными сегментами.
Получится такой вертолет

 Вт, 20.03.2012, 12:47 | Сообщение # 109

Vipson

Пользователи

 Активность: 36

Тогда скинь мне или схему или печатку, мне легче будет смотреть. Может на сайте другая схема? Ты поменял то, что я просил? С моим прибором пока не продвигаюсь - нет времени. Как только что-то будет сообщу.
 Вт, 20.03.2012, 13:11 | Сообщение # 110

Romick_Калуга

Друзья

 Активность: 348

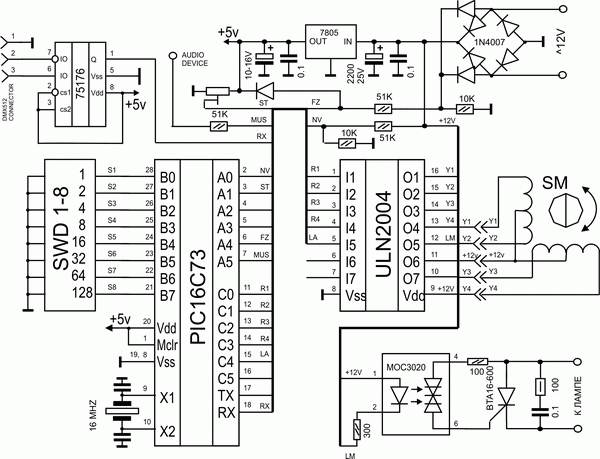

Вот схема:


Вот плата:

Ой... Ой-е-ей. Точно, есть в схеме вход для аудио сигнала и на печатке я его сделал.
Но, в крайнем случае, если работать не будет от звука, а остальное будет работать, то я сильно не обижусь. Мне важнее DMX.
Сегодня или завтра буду пробовать подкорректировать прошивку. А пока залез по уши в программу Freestyler и составляю сцены. Много чего не понятно. Хотя получается неплохо.
Прикрепления: 3734099.gif (52.3 Kb) · _2.lay (99.5 Kb)
