| | Сб, 01.11.2014, 20:42 | Сообщение # 31
|
Gamzan Друзья Активность: 1327
| Цитата kabachok1994 (  ) не поделитесь, а???
Давай мыло, поделимся
|
|
| | Вс, 02.11.2014, 07:41 | Сообщение # 32
|
kabachok1994 Пользователи Активность: 193
| Вот спасибо! osemenov72@gmail.com
|
|
| | Пн, 03.11.2014, 08:21 | Сообщение # 33
|
Яр Пользователи Активность: 202
| Цитата grant ( ) Яр, Ты в своё время отправил
У меня диск помер тогда, книжки к сожалению не осталось. Кому то высылал с фото может отправят.
На днях запустил прибой на гу 50 по схеме Сергеева. В общем лес гармоник. С повышением тока до 80-90 мА гармоники так и прут. Если меньше делать соответственно падает мощность. Прокладка два листа принтерной бумаги.
Подозрение что сердечник в насыщение входит. Хотя на онкене канал очень душевно играет, и низов на слух даже больше чем на РР 6п41с и более четкие что ли.
Кто что скажет по поводу зазора?
|
|
| | Ср, 12.11.2014, 04:17 | Сообщение # 34
|
Яр Пользователи Активность: 202

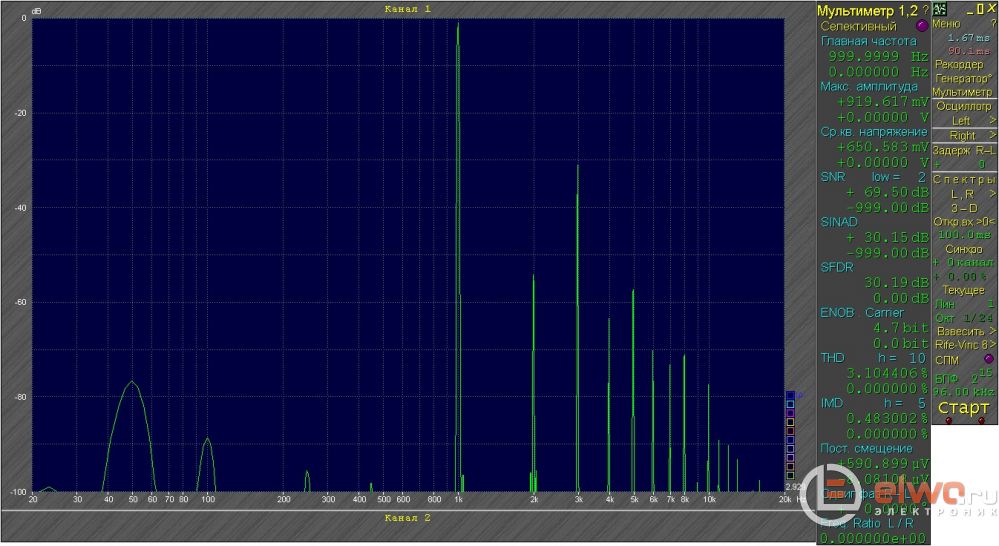

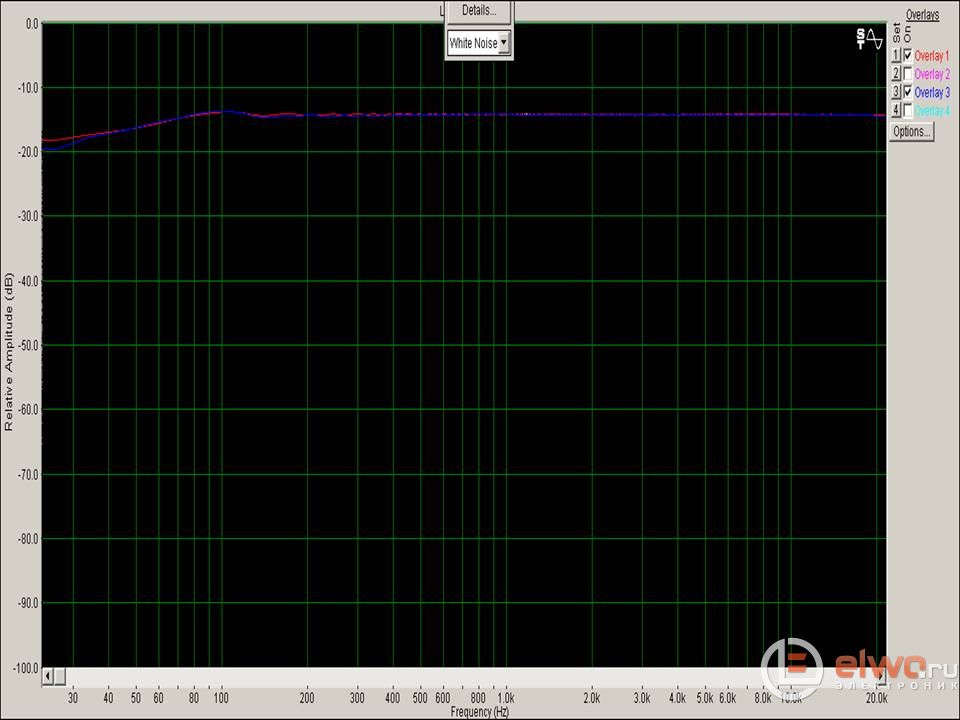

| Мужики, вот что пока получилось на гу50 однотакт по схеме Сергеева. 8 Вт, нагрузка 10 Ом, анодное 440 В, ток 91 мА, без ОООС. КНИ 3,1 ИМД 0,48, АЧХ - красная линия это АЧХ квуковой карты, синяя линия АЧХ уся.
В спектре сами видите лес гармоник. Пишут, что нечетные гамоники в малом колличестве присутствуют, как видно 3-я имеет наибольшую амплитуду. Что не делай стоит как вкопанная.
Такие КНИ и ИМД получились при вводе 3-х слоев принтерной бумаги в зазор. При одном слое КНИ до 10 %. Свыше 3-х слоев тоже КНИ растут.
MAESTRO неужели все однотакты с такм спктром получаются?
Сайт очень плохо работает, выходил с разных компов из разных мест, проблеммно что либо загрузить.Добавлено (11.11.2014, 11:04)
---------------------------------------------
Дорого времени, подскажите пишут что на электронном дросселе падает вольт 25. Цель сбить анодное с 450 В до 400 В.
Если есть такие схемы скиньте пожалуйста. Добавлено (12.11.2014, 04:17)
---------------------------------------------
Gamzan,
Доброго времени, смотрел, ты часто применяешь электронные дроссели. Какое на них падение напряжения получается. Если процентов 10, то как раз с 440 В почти до 400 В сбить получится. Радиаторы какого размера в таком случае надо будет делать?
|
|
| | Пт, 14.11.2014, 18:05 | Сообщение # 35
|
Gamzan Друзья Активность: 1327
| Цитата Яр ( ) Какое на них падение напряжения
Яр, падение напряжения будет таким, каким ты захочешь. Для нормальной работы схемы желательно не меньше 15В. Вот, например, схема:
Выходное напряжение определяется делителем R1R3. Транзистор включен по схеме истокового повторителя, поэтому потенциал истока будет повторять потенциал затвора.
Что касается радиатора, то его размеры зависят от рассеиваемой на транзисторе мощности, равной произведению падения напряжения на нем и тока, через него протекающего.
В твоем случае надо подобрать делитель R1R3 так, чтобы напряжение на затворе транзистора было 400В. Если входное 450В, а выходное 400, то падение 50В. При токе, скажем, 100мА на транзисторе будет рассеиваться 5Вт. Радиатор будет не мелкий, навскидку 150-200кв.см. Многое зависит от условий работы: закрытый корпус или с вентиляцией. Надо пробовать.
Добавлено (14.11.2014, 18:05)
---------------------------------------------
Цитата Яр ( ) смотрел, ты часто применяешь электронные дроссели
Два раза всего применял
поправил Gamzan - Пт, 14.11.2014, 18:06 |
|
| | Пт, 14.11.2014, 18:36 | Сообщение # 36
|
Яр Пользователи Активность: 202
| Понятно, а если вместо Р3 поставить набор стабилитронов чтоб получить эти 400 В ?
Вот еще схемку уже стабилизатора присмотрел (чуть по побольше деталей, но на нее все есть).
|
|
| | Пт, 14.11.2014, 20:13 | Сообщение # 37
|
Gamzan Друзья Активность: 1327
| Цитата Яр ( ) а если вместо Р3 поставить набор стабилитронов
Тогда получится стабилизатор.
|
|
| | Ср, 26.11.2014, 11:20 | Сообщение # 38
|
TIS Друзья Активность: 562

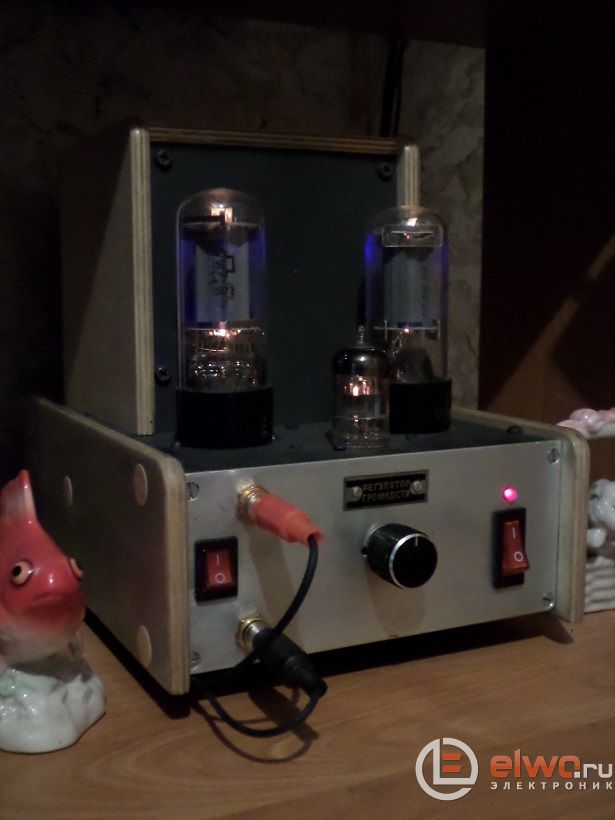

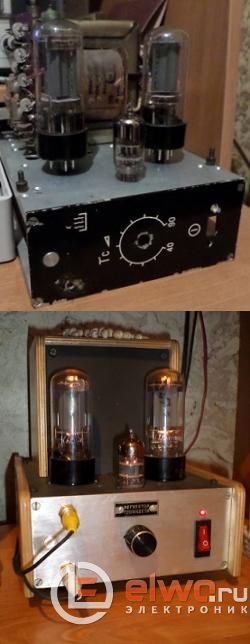

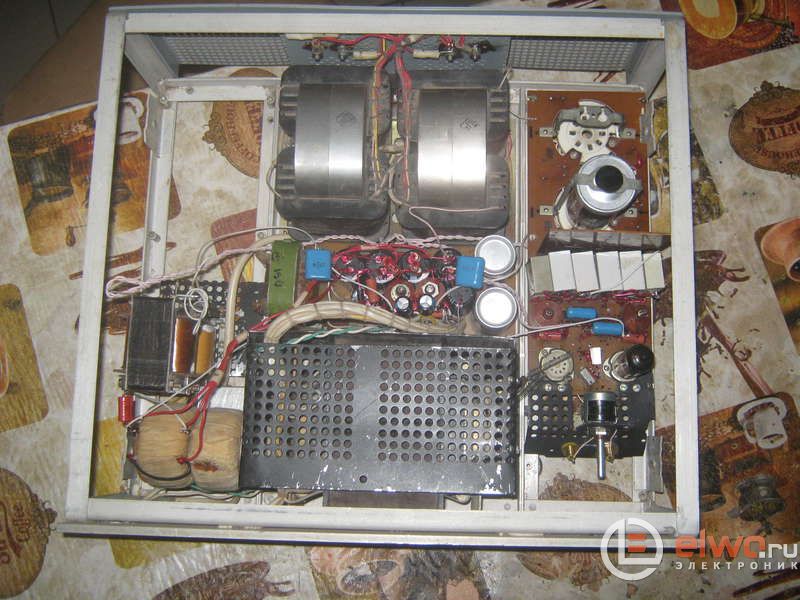

| Недавно закончил вот такого малыша на 6п3с и 6н3п,пугали дескать тихий,мощность всего по 2.5 ватта на канал,но как оказалось поет он отменно:)Собственно пара фоток:общий вид и "до"-"после".
|
|
| | Ср, 26.11.2014, 17:45 | Сообщение # 39
|
Gamzan Друзья Активность: 1327
| TIS, поздравляю! Приятно глазу! Можно с удовольствием покачаться на волнах любимой музыки
|
|
| | Ср, 26.11.2014, 18:50 | Сообщение # 40
|
MAESTRO ^ Активность: 5564
| Не, ну 6П3с при хорошей раскачке очень даже ничего. Корпус что-то на вид несколько маловат, туда всё уместилось? Сколько анодное, по какой схеме?
|
|
