| | Сб, 19.09.2015, 21:12 | Сообщение # 301
|
grant Пользователи Активность: 304
| Gamzan, Спасибо за помощь, в очередной раз ты наставил меня на путь истинный. Моя ошибка оказалась в отсутствии перемычек между 4 и 5 выводами выходных трансформаторов. Я же видел это соединение на схеме, но почему то решил, что те кто делал мне эти трансформаторы на заводе выполнили перемычки конструктивно, а проверить ума не хватило. Собрал всё на длинных верёвочках, включил и возрадовался. Слушал на наушники, поздно было подключать акустику, звук порадовал. Если и не лучше чем у моего второго усилителя для наушников, то уж точно не хуже. Да, обратные связи отключил на обоих каналах.
Замеры пока не делал, надо как то перевернуть верхнюю панель. То, что наспех прилепил оказалось ниже ламп, буду приспосабливать что то другое.
Переверну панель, промеряю напряжения, и отпишусь.
|
|
| | Сб, 19.09.2015, 21:15 | Сообщение # 302
|
Gamzan Друзья Активность: 1327
| grant,
|
|
| | Сб, 19.09.2015, 21:53 | Сообщение # 303
|
grant Пользователи Активность: 304

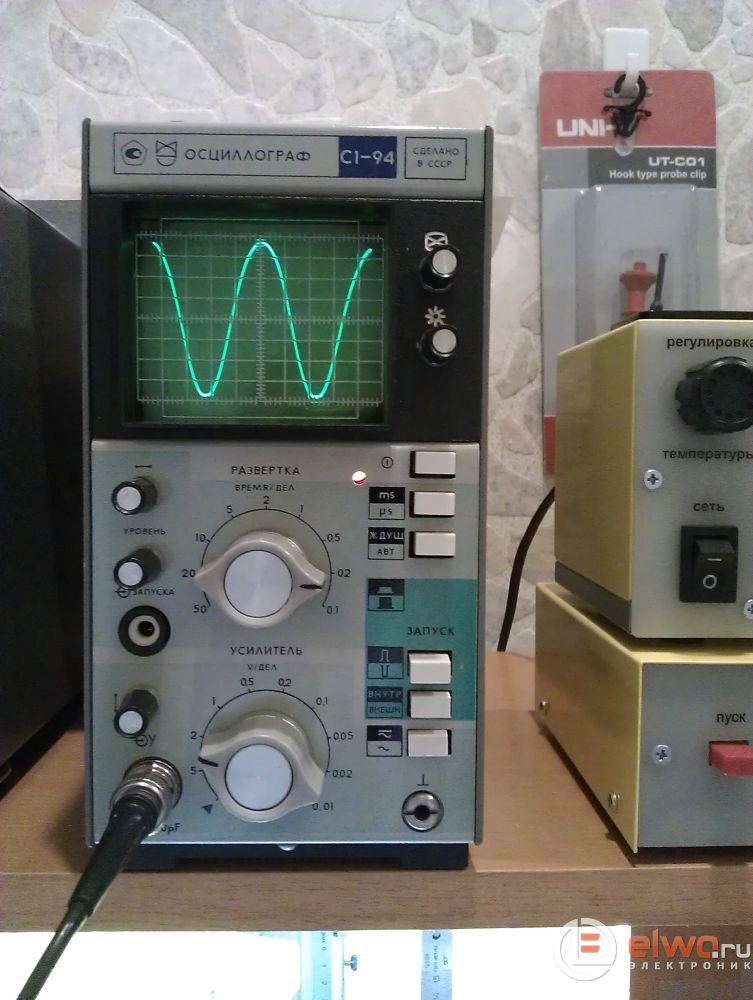

| Проверил своё изделие генератором. Сигнал 1 кГц размахом 1 В.
Громкость ~ 2/3 на выходе 16 вольт, сигнал идеальный. На полной громкости на выходе около 20 В, чуть подрезает нижнюю полу волну. Кто нибудь подскажите как подсчитать выходную мощность без комплекса Шмелёва. Я пока с ним не могу разобраться. Почему то не получается откалибровать звуковую карту. Да и все эти гармоники выше моего понимания.
поправил grant - Сб, 19.09.2015, 22:00 |
|
| | Сб, 19.09.2015, 21:58 | Сообщение # 304
|
MAESTRO ^ Активность: 5564
| Да, концертный живой звук это сила, жаль в последнее время у нас всё через микрофоны-усилители в филармонии, это уже не то...
Пока писал сообщение несколько новых постов появилось  Gamzan, проекты всё грандиознее, а звук всё чище?
|
|
| | Вс, 20.09.2015, 15:52 | Сообщение # 305
|
Gamzan Друзья Активность: 1327
| А что у меня грандиозного? Я чё? Я - ничё...
Добавлено (20.09.2015, 15:52)
---------------------------------------------
Цитата grant (  ) На полной громкости на выходе около 20 В, чуть подрезает нижнюю полу волну
grant, я бы все-таки начал с режимов и установки тока покоя выходного каскада.
поправил Gamzan - Вс, 20.09.2015, 16:05 |
|
| | Вс, 20.09.2015, 16:19 | Сообщение # 306
|
grant Пользователи Активность: 304
| Gamzan, Только что закончил замеры. Вот результат.
Анодное - 307 В
Разницы в показаниях между левым и правым каналами, верхним и нижним плечами практически нет. Может быть потому, что я покупал комплект подобранных ламп, но получается следующее:
Аноды на всех лампах 292 В
Вторые сетки тоже на всех 300 В
Катоды - 8,98 В.
|
|
| | Вс, 20.09.2015, 16:33 | Сообщение # 307
|
MAESTRO ^ Активность: 5564
| Повезло наверное, я сколько брал пары - разброс всё-равно был заметный.
20В на скольких омах?
|
|
| | Вс, 20.09.2015, 17:04 | Сообщение # 308
|
Gamzan Друзья Активность: 1327
| Значит, суммарный ток ВК в каждом канале 8,98/130=0,069А=69мА. Примерно по 35мА на баллон. Если отбросить пару миллиампер, потребляемых второй сеткой, останется 32мА. При напряжении на аноде 292В рассеиваемая анодом мощность получается 292х0,032=9,34Вт при допустимой по даташиту 12Вт. Что ж, довольно щадящий режим. Если есть желание, можно немного подгрузить сильнее, довести катодный ток каждой лампы до 40мА. Этим мы больше углубимся в класс А, улучшив качество воспроизведения. Ток одного баллона будет 40мА, двух - 80мА. При этом все режимы останутся в допустимых пределах. Добавлено (20.09.2015, 17:04)
---------------------------------------------
Если такого желания нет, то можно измерить выходную мощность усилителя с отключенной ООС.
Подаем на его вход синусоидальное напряжение 0,5В частотой 1кГц, предварительно нагрузив выход эквивалентом нагрузки (резистором соответствующего сопротивления). Регулятор громкости на максимуме.
Измеряем переменное напряжение на нагрузке.
Считаем выходную мощность: Рвых=Uвых^2/Rнагр.
Контролируем форму сигнала на выходе осциллом. Должна быть красивенькая синусоида.
поправил Gamzan - Вс, 20.09.2015, 16:40 |
|
| | Вс, 20.09.2015, 17:48 | Сообщение # 309
|
grant Пользователи Активность: 304
| MAESTRO, Лампы покупал на "Истоке-2", может быть и правда получилось удачно.
20 вольт на выходе при нагрузке 6 Ом. Цепочки обратной связи отключены.
Gamzan, Очень хотелось бы поднять ток до 40 мА, но я по своей бестолковости поставил катодные резисторы выходных ламп в самом неподходящем месте. На фото видно - отдельная платка в центре. Теперь что бы их поменять надо перепаять половину схемы. Посмотрю, может быть что-то придумаю.
А пока попробую замерять мощность.
 Добавлено (20.09.2015, 17:48)
---------------------------------------------
Gamzan, Не могу понять формулу определения мощности. Что за знак после Uвых?.
поправил grant - Вс, 20.09.2015, 17:46 |
|
| | Вс, 20.09.2015, 17:51 | Сообщение # 310
|
Gamzan Друзья Активность: 1327
| Цитата grant ( ) 20 вольт на выходе при нагрузке 6 Ом.
Эти данные соответствуют выходной мощности 67Вт. Где-то ошибочка закралася...Добавлено (20.09.2015, 17:51)
---------------------------------------------
Вторая степень, квадрат.
|
|
