| | Вс, 20.09.2015, 18:04 | Сообщение # 311
|
MAESTRO ^ Активность: 5564
| Вот это уже моща не хуже фирменного домашнего ресивера! 50 с головой хватает.
P = U2 / R где,
P - мощность в ваттах
U2 - напряжение в квадрате, в вольтах
R - сопротивление
|
|
| | Вс, 20.09.2015, 18:11 | Сообщение # 312
|
grant Пользователи Активность: 304
| И я об этом думал, точно что-то не то.

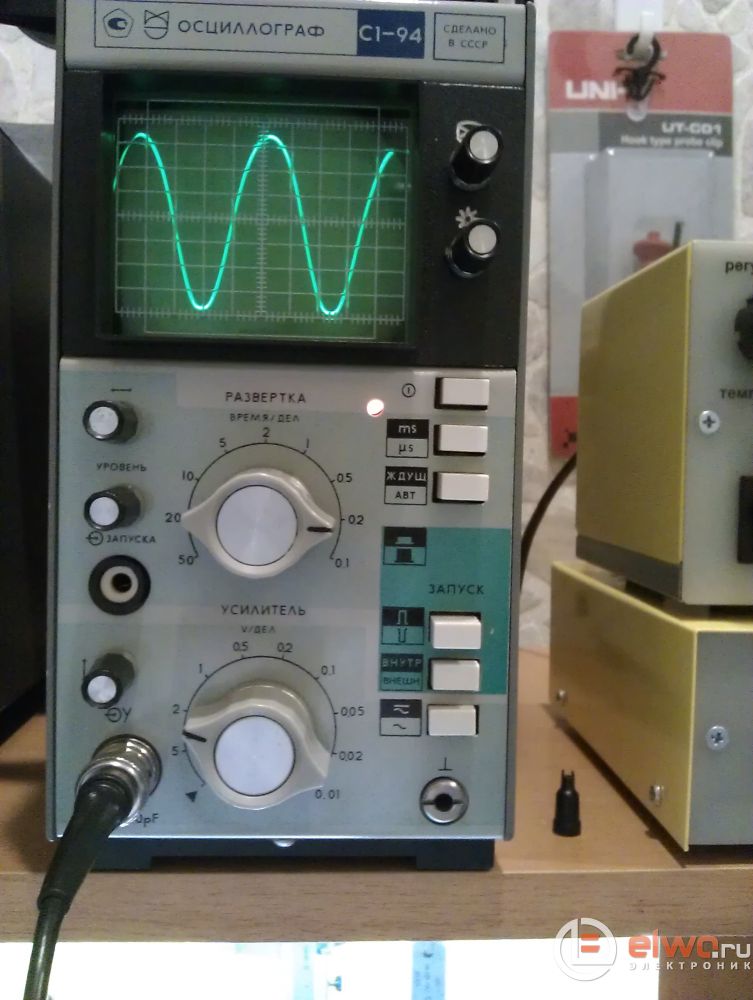

Теперь результат - на входе 0,5 В с частотой 1 кГц, на выходе 15 вольт. Синусоида идеальная, но ведь так не может быть.
15 х 15 / 2 х 6 = 18,75
Получается, что у меня осцил врёт. Как ещё можно замерять напряжение на выходе?
|
|
| | Вс, 20.09.2015, 18:15 | Сообщение # 313
|
Gamzan Друзья Активность: 1327
| grant, измерь цифровым мультиметром. Он покажет порядка 5В. И это будет ближе к истине.
|
|
| | Вс, 20.09.2015, 18:26 | Сообщение # 314
|
grant Пользователи Активность: 304
| Gamzan, Да, ты прав на выходе 5,6 вольта. Сразу после подключения анодного показало 5,3, а потом постепенно начало повышаться.
По формуле MAESTRO получается по 5,2 ватта на канал. Надо повышать катодные токи на выходных лампах.
|
|
| | Вс, 20.09.2015, 18:35 | Сообщение # 315
|
Gamzan Друзья Активность: 1327
| Не спеши, Серега. По "паспорту" у тебя входное напряжение 1В, я подзабыл маленько. А сейчас на схему глянул - и вот тебе, русским по белому  . Так что размах на выходе при 1В входного у тебя 20В, действующее значение будет порядка 7В, мощность на выходе примерно 8,2Вт.Добавлено (20.09.2015, 18:35)
---------------------------------------------
К тому же, от увеличения тока покоя ВК прироста мощности ты не получишь.
|
|
| | Вс, 20.09.2015, 18:43 | Сообщение # 316
|
grant Пользователи Активность: 304
| Gamzan, Я правильно понимаю, что если пока не проверять КНИ (всё равно я не смогу это сделать) то выходной каскад можно оставить так как есть?
Теперь стоит ли поднимать ток на входных лампах до 1 мА, у меня сейчас около 0,8. И что делать с обратной связью?
Да, ещё. Выходные трансформаторы мне делали с расчётной мощностью 6 ватт.
поправил grant - Вс, 20.09.2015, 18:45 |
|
| | Вс, 20.09.2015, 19:33 | Сообщение # 317
|
Gamzan Друзья Активность: 1327
| Цитата grant (  ) выходной каскад можно оставить так как есть?
Если не будешь увеличивать ток покоя, то да.
Цитата grant ( ) стоит ли поднимать ток на входных лампах до 1 мА, у меня сейчас около 0,8
Если честно, то эти 0,2мА больше повлияют на искажения, чем на выходную мощность. Так что эти манипуляции лучше делать при измерении искажений.
Цитата grant ( ) что делать с обратной связью?
ООС можно подключить, при этом уменьшится чувствительность усилителя. Если появится возбуд, то надо поменять местами концы вторички выходника. ООС уменьшает искажения, так что ее действие можно увидеть при их измерении.
|
|
| | Вс, 20.09.2015, 20:57 | Сообщение # 318
|
grant Пользователи Активность: 304
| Gamzan, Получается, что пока не разберусь с комплексом Шмелёва, реально что-то улучшить у меня не получится. Пробовал прослушать на акустику от "Техникса". Слушал с компа через проигрыватель Foobar2000 в формате FLAC. Трудно быть объективным, но честно понравилось. Особенно низы, "Техникс" так никогда не бухал, да и середина и верха - всё чистенько. Громкости маловато, но и мощности не много. Наверно буду пока доделывать. Может быть со временем пройду где-то высшую школу по комплексу Шмелёва и вернусь к этому вопросу.
|
|
| | Вс, 20.09.2015, 21:15 | Сообщение # 319
|
Gamzan Друзья Активность: 1327
| ООС подключал?
Не забывай, что у тебя трансы выходные на малую мощность. Они, наверное, больше для 6П1П подошли бы...
|
|
| | Вс, 20.09.2015, 21:30 | Сообщение # 320
|
grant Пользователи Активность: 304
| Gamzan, Не подключал. Может стоит попробовать покрутить R14, или с осциллографом ничего не увижу. Или оставить без ООС.
|
|
