| Gamzan, я делаю схему Лабутина, т.е. можно только один вывод С3 прицепить на первую ногу первой лампы. С С4 такой фокус не пройдёт. Я расчитывал, что посажу эти конденсаторы на монтажные планки, но не хватает высоты - прямо под ними плата фильтра питания и они не входят.
Лампы болтаются вместе с ламелями в керамическом корпусе. Я до этого подобные панельки ставил в своём втором усилителе для наушников. Но там панели были рассчитаны под печатный монтаж, ламели впаиваются в плату и лампы стоят как влитые. Я раньше с лампами дела не имел, вот и думаю или мне так не повезло с этими китайскими панельками или у всех панелей под навесной монтаж тот же грех и лампы шатаются во всех.
поправил grant - Ср, 02.09.2015, 21:09 |
|
| | Ср, 02.09.2015, 21:42 | Сообщение # 282
|
Gamzan Друзья Активность: 1327
| grant, а второй вывод С3 не получается запаять на сетку 6П14П непосредственно на панельке?
И почему не получается то же с С4? Надо найти способ их прицепить, пусть даже в ущерб красоте монтажа, советую категорисиськи
Цитата grant (  ) у всех панелей под навесной монтаж тот же грех
У отечественных панелек такого "эффекта" я не наблюдал ни разу. Был один момент, октальная панель, в которой у меня стоит кен 5Ц3С. Она не первой свежести, зато керамическая. Вот с ней тоже что-то похожее, но проявляется не сильно. Лампа стоИт устойчиво, но если ее пошатать, то люфт имеется небольшой. Я убедился, что контакты в панельке надежные, и оставил так.
Посмотри внимательно на конструкцию крепления ламелей в панельке. Может, их можно подогнуть как-то, чтобы они не болтались...
поправил Gamzan - Ср, 02.09.2015, 21:48 |
|
| | Ср, 02.09.2015, 21:56 | Сообщение # 283
|
grant Пользователи Активность: 304
| Gamzan, Второй вывод С3 идёт на общую точку R8, R11 и на сетку 6П14П не попадает, да и с С4 та же история. А с ламповыми панелями сижу ломаю голову - люфт ламелей в гнёздах по три - четыре миллиметра. Хоть клинья забивай, а менять панельки значит переделывать всю верхнюю панель. Но может и придётся так хоть косяк с конденсаторами учту, да и катодные резисторы по другому бы расположил.
|
|
| | Ср, 02.09.2015, 22:05 | Сообщение # 284
|
Gamzan Друзья Активность: 1327
| Резисторы R11 и R13 можно не устанавливать, то есть замкнуть. Их функция - противовозбудная при неудачном монтаже. У тебя все компактно, без соплей, так что, думаю, вполне можно обойтись и без них.
поправил Gamzan - Ср, 02.09.2015, 22:05 |
|
| | Чт, 03.09.2015, 09:26 | Сообщение # 285
|
grant Пользователи Активность: 304
| Gamzan, Проблему с ламповыми панелями вроде победил. На выходных лампах ножки 1,6,8 не задействованы и я решил что бы всё не перепаивать хотя бы на эти ламели надеть по 5 мм термоусадки. Вроде стало получше. От дунавения лампы уже не шатаются. Посмотрел по характеристикам - колба 6П14П разогревается до 300 градусов, но я не думаю, что панелька так нагреется, тем более, что они у меня закреплены на дюрале. Да и термоусадка градусов 200 - 220 точно выдержит.
поправил grant - Чт, 03.09.2015, 09:30 |
|
| | Чт, 03.09.2015, 17:01 | Сообщение # 286
|
Gamzan Друзья Активность: 1327

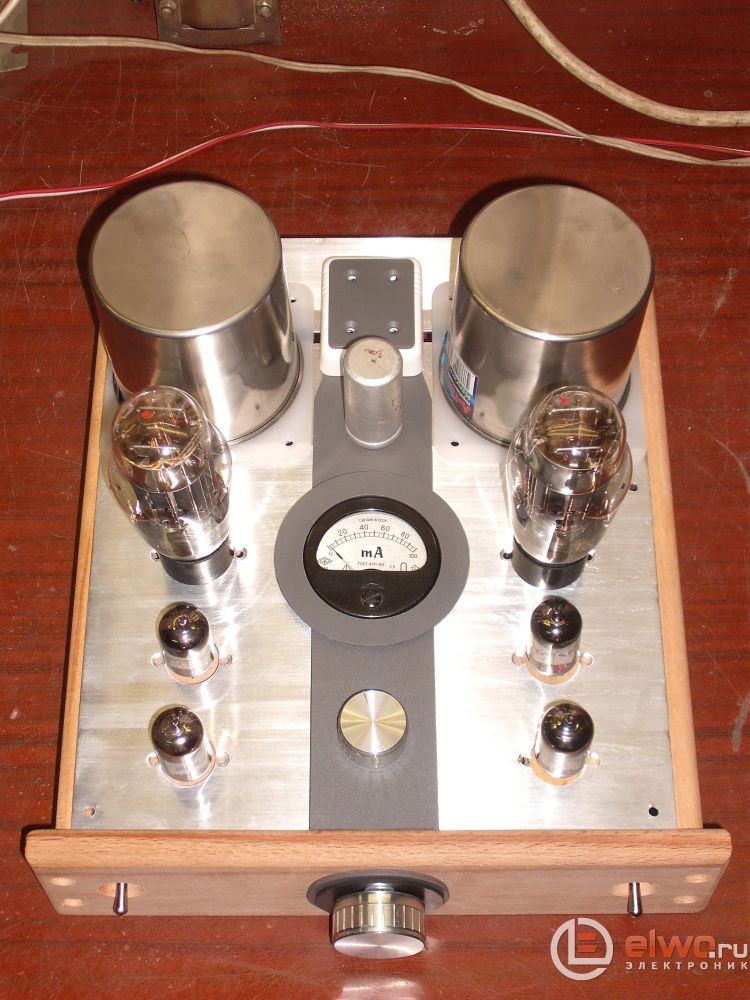

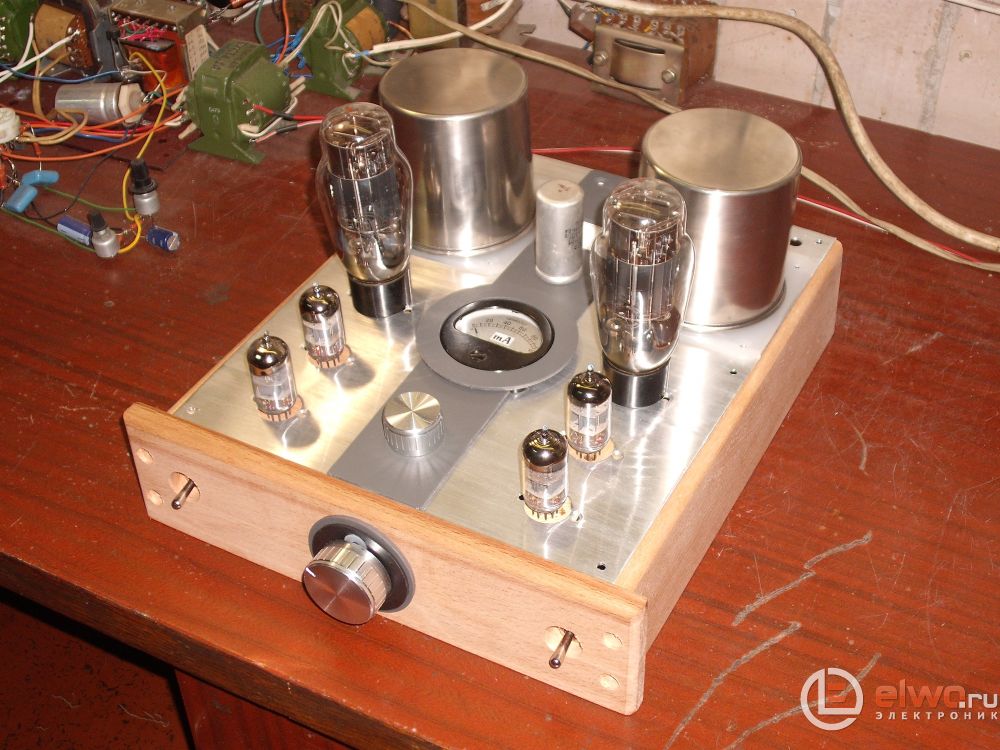

| И у меня примерочка
|
|
| | Чт, 03.09.2015, 17:12 | Сообщение # 287
|
grant Пользователи Активность: 304
| Gamzan, Отлично! Принимай поздравления. Как дюраль шлифовал?
|
|
| | Чт, 03.09.2015, 21:39 | Сообщение # 288
|
Gamzan Друзья Активность: 1327

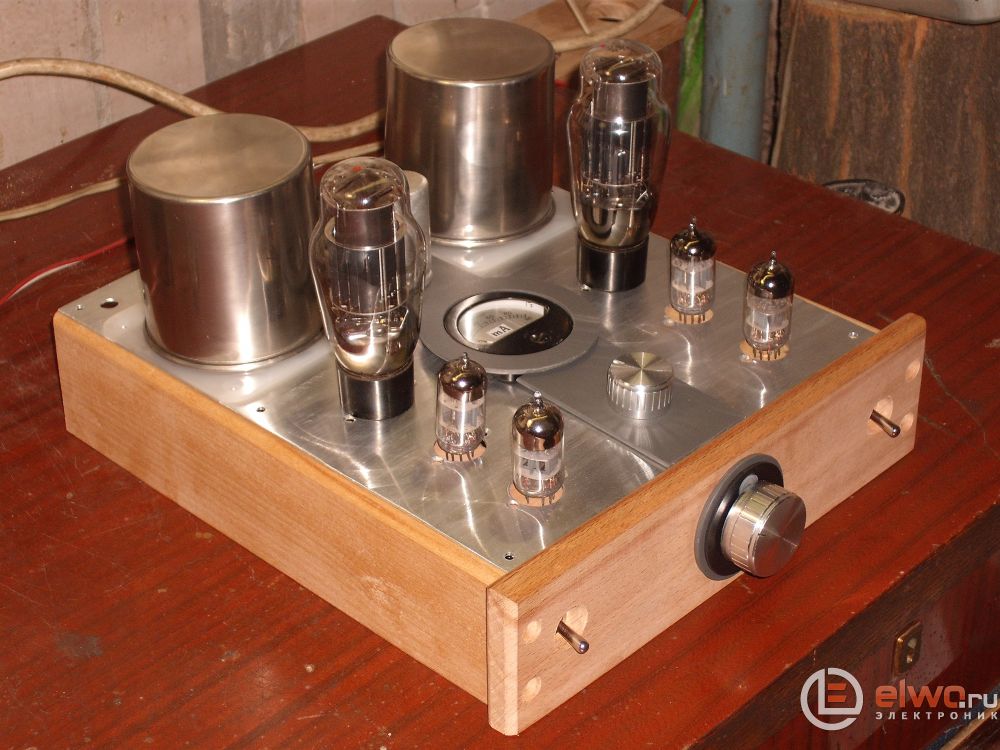

| grant, рано поздравлять еще, это только прикидка. Дощечки приставлены друг к другу, панелек нет еще, если присмотреться, то видно.
Дюраль дерется крупной шкуркой, обернутой вокруг деревянного бруска, по направляющему бруску, прижатому струбциной к столу вместе с этим самым обрабатываемым листом дюрали. Обрабатываемая поверхность смачивается керосином. Он придает блеск и играет роль смазки.
|
|
| | Пт, 04.09.2015, 06:26 | Сообщение # 289
|
grant Пользователи Активность: 304
| Gamzan, Да, я шлифовал так же - водостойкой шкуркой № 100 по направляющей, но не с керосином, а с водой. Делал дома в ванной и побоялся, что жена запах керосина мягко скажем не одобрила бы. Теперь явно вижу, что с керосином результат намного лучше. Мне сейчас надо отшлифовать две детали для отделки корпуса и твои фотографии получились очень кстати. Спасибо. Иду за керосином, а шлифовать придётся в гараже.
А дизайн твоего корпуса мне понравился - строго, продумано, без вычурности и украшательства. Отлично.
поправил grant - Пт, 04.09.2015, 06:32 |
|
| | Пт, 04.09.2015, 06:49 | Сообщение # 290
|
Gamzan Друзья Активность: 1327
| Цитата grant ( ) шлифовать придётся в гараже
Я шлифовал на работе. И то мужики косились недовольно, а я сам чуть не сдурел у себя в углу
За лестные отзывы спасибо. Думаю, должно получиться неплохо. По крайней мере, стараюсь
|
|
