Усилители звука на радиолампах
|
|
| | Вт, 24.03.2015, 19:29 | Сообщение # 171
|
atac13 Пользователи Активность: 35

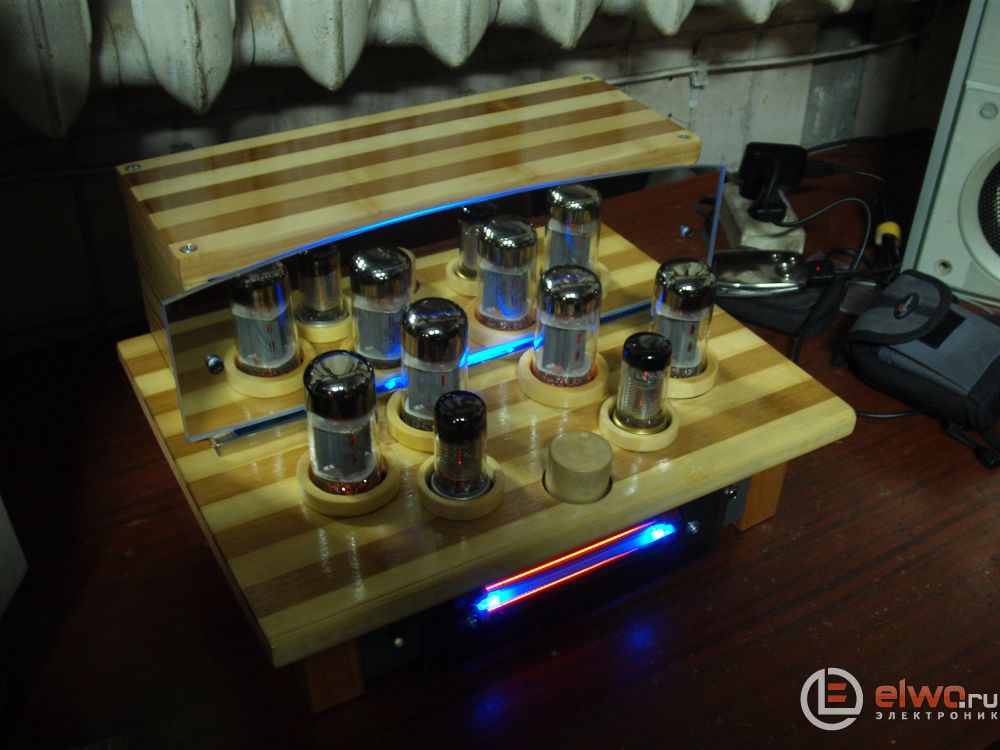

| ну тут можно и не только шляпу снять !!!
получилось очень даже оригинально !!!!
Gamzan -а что за индикатор уровня ...поделится с нами можешь?
|
|
| | Вт, 24.03.2015, 20:00 | Сообщение # 172
|
Gamzan Друзья Активность: 1327
| Яр, atac13, Спасибо огромное!

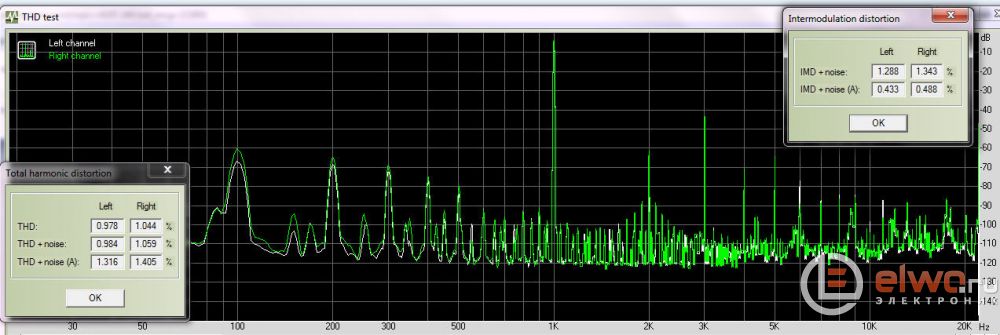

Спектр есть только с макета, окончательно еще не тестировал (по техническим причинам).
Это при входном 0,5В и 10 ваттах на выходе.
Индикатор я показывал в теме, смотри в архиве. Маэстро оформил в статью http://elwo.ru/publ....1-0-707
|
|
| | Вт, 24.03.2015, 20:21 | Сообщение # 173
|
MAESTRO ^ Активность: 5564
| Gamzan, корпус как всегда на уровне!  И индикатору вижу место нашлось. Могу поздравить с очередным успешным проектом!
|
|
| | Вт, 24.03.2015, 22:58 | Сообщение # 174
|
Gamzan Друзья Активность: 1327
| MAESTRO, благодарю!
Хоть и трудно живется, а руки все равно чешутся... Ну, в хорошем смысле, конечно
|
|
| | Ср, 25.03.2015, 12:34 | Сообщение # 175
|
Яр Пользователи Активность: 202
| Gamzan,
Не в качестве поучения (без обид),
попробуй катодный вых ламп по изменять (для согласования с ТВЗ), ну уж сильно 3-я гармоника выпирает -40 дБ. Если не поможет, то анодный EF22. Пентод то же сильно может давать ее.
Хоть и кидают в меня помидоры (мол златоухий), но отличается звучание с ней и без нее (я про 3-ю гармонику), на мой ух шибко она влияет.Добавлено (25.03.2015, 04:12)
---------------------------------------------
А твою схемку, я в свой архивчик скинул (есть один выходник такой и пара EF86)  Добавлено (25.03.2015, 12:34)
---------------------------------------------
MAESTRO, Gamzan,
Подскажите, хочу родственнику подарок сделать - ушничек.
Есть ТВ-3Ш и ТВЗ-1-9 по две шт, у него наушники 40 Ом.
Какую схемку присмотреть под эти ТВЗ (вторичку в любом случае доматывать придется)
|
|
| | Пт, 27.03.2015, 21:51 | Сообщение # 176
|
Gamzan Друзья Активность: 1327
| Цитата Яр (  ) Не в качестве поучения (без обид)
Какие обиды, Ярик? На то ж он и форум...

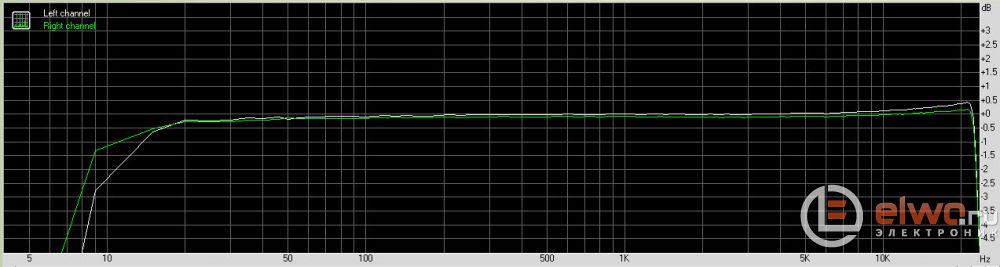

Принес усик домой с работы, включил и прослезился  . Фон слышен невооруженным ухом, Кг полтора процента... В общем, буду добивать, тем более, оно того стоит. Как доказательство пока даю только частотку, остальное потом.

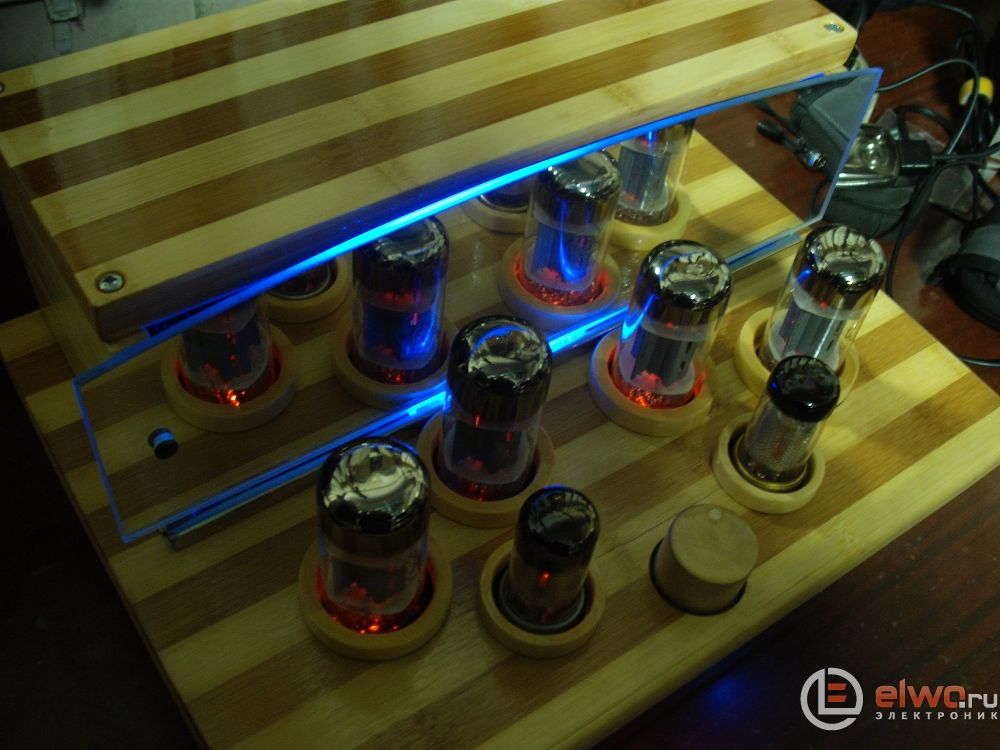

Не удержался - таки прилепил подсветку зеркала. Если закидаете помидорами, уберу .
Цитата Яр ( ) Какую схемку присмотреть под эти ТВЗ
Яр, я ушников с выходными трансами не делал, своим опытом поделиться не смогу. Где-то в сети попадалась схема ушника с ТВЗ, если увижу - покажу.
поправил Gamzan - Пт, 27.03.2015, 21:53 |
|
| | Пт, 27.03.2015, 21:59 | Сообщение # 177
|
MAESTRO ^ Активность: 5564
| Фон как раз самое слабое место в лампах. Мой знакомый музыкант-самодельщик с 30-летним стажем всегда говорил: всем хороши ламповые УНЧ, только вот гудение...
Подсветка самый раз!
Сижу собираю воедино всю информацию по твоему проекту - скоро буду выкладывать
|
|
| | Пт, 27.03.2015, 22:43 | Сообщение # 178
|
Gamzan Друзья Активность: 1327
| Цитата MAESTRO ( ) скоро буду выкладывать
MAESTRO, не спеши, я еще не закончил.
Вот выведу параметры, потом видео сниму, тогда пажалста
|
|
| | Сб, 28.03.2015, 15:13 | Сообщение # 179
|
atac13 Пользователи Активность: 35
| Ребята подскажите по такому вопросу ...
тут прочитал на одном форуме , что советуют делать Выходные трансы из

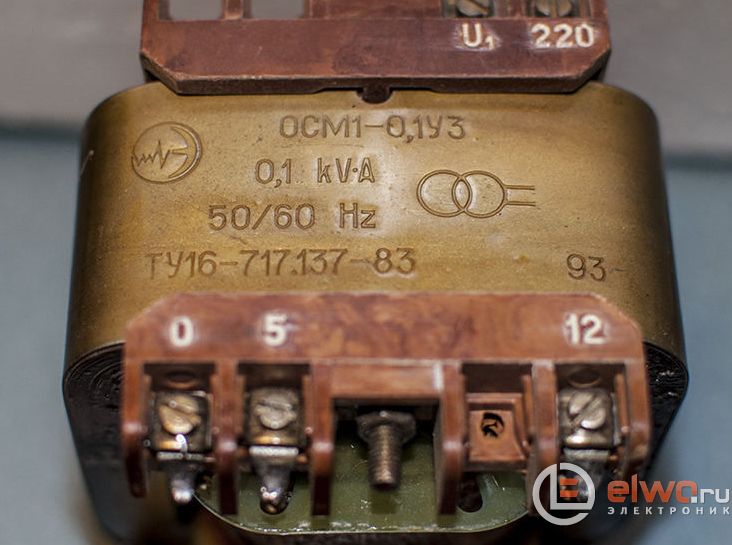

ОСМ1-0.1У3 (он на 100 ватт,на выходе 5 и 12 вольт)
типа делать так ---сматываем вторичку ,потом половину первички ,потом наматываем тем же проводом вторичку , потом поверху доматываем первичку ,
типа получится и первичная с отводом ...и вторичка на 2 выхода под разные нагрузки ...
Кто что скажет ?????
поправил atac13 - Сб, 28.03.2015, 15:17 |
|
| | Сб, 28.03.2015, 15:22 | Сообщение # 180
|
MAESTRO ^ Активность: 5564
| К чему всё усложнять? Бери симметричные ТС160 и иже с ними - и всё будет без лишних перемоток. Или например ТАН серию с отводом от середины (на 127В).
|
|
