| | Вт, 03.02.2015, 21:11 | Сообщение # 121
|
MAESTRO ^ Активность: 5564
| Ну и БП, тут и на сам усилитель уже смотреть не станешь, залюбовавшись такой чистой работой  Всё на печатках, прям по фирменному! Сколько собирал свои - только навесным монтажом.
|
|
| | Ср, 04.02.2015, 12:44 | Сообщение # 122
|
grant Пользователи Активность: 304
| MAESTRO, Я дал себе слово, что в этом усилителе печатный монтаж у меня будет только на блоке питания, ну быть может ещё на входных гнёздах. Всё остальное навесным.

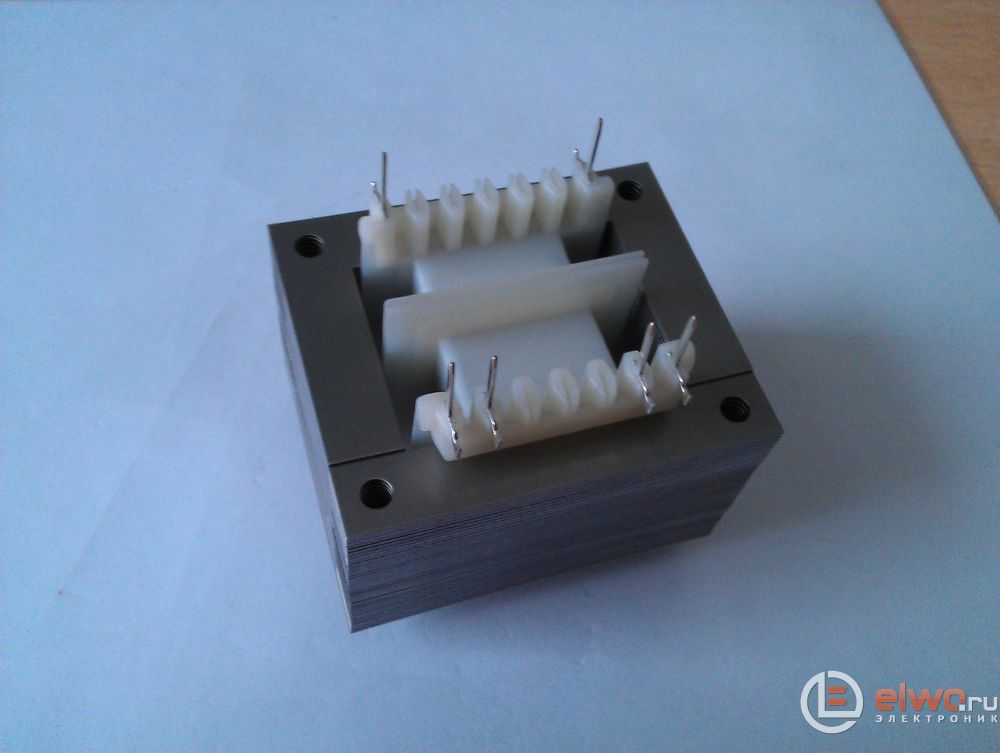

У меня ещё вот какой вопрос. Приобрёл по случаю железо и каркасы для выходников. Сечение сердечника 20 х 35 мм, вроде хватит с избытком, а вот каркасы меня смущают, что то сомневаюсь - поместятся ли 4000 витков первички.
|
|
| | Ср, 04.02.2015, 13:01 | Сообщение # 123
|
Яр Пользователи Активность: 202
| Цитата grant (  ) оместятся ли 4000 витков первички.
Мотал на тс80, еле влезло 3980 вит диаметром 0,23.
|
|
| | Ср, 04.02.2015, 21:02 | Сообщение # 124
|
MAESTRO ^ Активность: 5564
| То что на фото не поместится. Это ж надо виток к витку, а если внавал, то гораздо меньше влазит.
|
|
| | Ср, 04.02.2015, 21:19 | Сообщение # 125
|
Gamzan Друзья Активность: 1327
| Именно виток к витку и надо
|
|
| | Ср, 04.02.2015, 22:11 | Сообщение # 126
|
grant Пользователи Активность: 304
| Решил проверить поместится ли первичная обмотка на каркас самым примитивным рассчётом. Без учёта изоляции, к-та заполнения, и т.д. Если навру, вы меня поправите.
Итак, ширина секций 12,5 и 11,2 мм, итого 23,7 мм. Если диаметр провода 0,15 должно войти 158 витков.
4000 : 158 = 26 слоёв. Ещё раз умножаю на 0,15 получаю 3,9 мм. Глубина щёчек каркаса 7 мм. Может быть если проявить усидчивость что-то и получится? Жаль будет всё менять, уже и корпус и кожухи выходников раскроил под железо EI60.
поправил grant - Ср, 04.02.2015, 22:16 |
|
| | Ср, 04.02.2015, 22:22 | Сообщение # 127
|
Gamzan Друзья Активность: 1327
| Цитата grant ( ) Решил проверить поместится ли первичная обмотка на каркас
Ну а вторичка потом влезет? Секционировать не будешь?
|
|
| | Ср, 04.02.2015, 22:29 | Сообщение # 128
|
grant Пользователи Активность: 304
| Мне присоветовали вот такой расчёт. Проверь, может не совсем то.
Железо ШЛ20х32
первичка: 1000-250-250-1000 витков провод 0,14-0,16
вторичка: 82 витка провод 0,63-0,68
вторичка между первичкой (секционирование)
делим 82 витка на 3 части примерно так: 27-28-27
Мотаем: 1000-27-250-28-250-27-1000
На вторичке делаем отводы от 58 витка на 4 Ома, от 74 витка на 6 Ом, и доматываем 8 витков на 8 Ом. Итого 82 витка, если надо еще и на 16 Ом, то еще добавить 18 витков
Провод ПЭВ-2
У Лабутина трансы немного другие.
поправил grant - Ср, 04.02.2015, 22:32 |
|
| | Ср, 04.02.2015, 22:53 | Сообщение # 129
|
Gamzan Друзья Активность: 1327
| Цитата grant ( ) У Лабутина трансы немного другие.
Конечно, в 58-м году 20кГц выходникам и в кошмарах не снились .
Цитата grant ( ) Мне присоветовали вот такой расчёт
Примерно похоже, пробуй.
|
|
| | Ср, 04.02.2015, 23:00 | Сообщение # 130
|
grant Пользователи Активность: 304
| Gamzan, Спасибо, буду пробовать.
|
|
