Усилители звука на радиолампах
|
|
| | Вт, 24.02.2015, 10:05 | Сообщение # 141
|
MAESTRO ^ Активность: 5564
| Всё меняется катодными резисторами. Меньше сопротивление - больше ток лампы и ниже напряжение на нём.
|
|
| | Ср, 25.02.2015, 20:33 | Сообщение # 142
|
drug Пользователи Активность: 55
| тоесть на катоде 6н14п надо увеличить сопротивление ?
и ешо вопрос сколько ему на вход максимум миливольт входного сигнала подовать можно
|
|
| | Ср, 25.02.2015, 22:19 | Сообщение # 143
|
logi23 Пользователи Активность: 2
| Здравствуйте! http://elwo.ru/publ....1-0-784 собрал данный усилитель как прогреется шипит в колонке , и очень греется 6п3с руку не удержать .Подскажите как замерить ток лампы ?
поправил logi23 - Ср, 25.02.2015, 22:20 |
|
| | Ср, 25.02.2015, 22:42 | Сообщение # 144
|
Gamzan Друзья Активность: 1327
| Цитата MAESTRO (  ) на катоде 6н14п надо увеличить сопротивление
Да
Цитата drug ( ) сколько ему на вход максимум миливольт входного сигнала подовать можно
Это можно определить осцыллом по уровню ограничения синусоиды. Обычно такой схеме на вход надо 0,5-0,7В.
Цитата logi23 ( ) очень греется 6п3с реку не удержать
Дык на то она и лампа...  Главное, чтобы анод не краснел. Ток через лампу определяется путем измерения падения напряжения на катодном резисторе. Далее по закону Ома.
Добавлено (25.02.2015, 22:42)
---------------------------------------------
Цитата logi23 ( ) усилитель как прогреется шипит в колонке
Шипит или гудит?
поправил Gamzan - Ср, 25.02.2015, 22:43 |
|
| | Ср, 25.02.2015, 23:51 | Сообщение # 145
|
logi23 Пользователи Активность: 2
| сорри гудит.
просто не сталкивался делал лампа была чуть-чуть теплая, а тут такая горячая градусов 100. до какой температуры нагревается 6п3с ?
чтоб измерить ток нужно нужно параллельно резистору подключить вольтметр (7.5В) сопротивление 220 Ом и получилось 34 мА.
еще как-то странно вроде бы лампе слышны металлический дребезг
Транс тан122-127 и тв-3ш
поправил logi23 - Ср, 25.02.2015, 23:55 |
|
| | Чт, 26.02.2015, 08:03 | Сообщение # 146
|
Gamzan Друзья Активность: 1327
| Цитата logi23 ( ) до какой температуры нагревается 6п3с ?
В даташите не нашел, но руку точно не удержишь.
Цитата logi23 ( ) вроде бы лампе слышны металлический дребезг
Скорее всего, это в цоколе отвалившиеся крупинки клея. Не страшно.
Цитата logi23 ( ) сорри гудит
Это фон, батенька. http://musicangel.ru/mess024.htm изучайте
|
|
| | Сб, 14.03.2015, 19:39 | Сообщение # 147
|
leks711 Пользователи Активность: 35
| с 5-ти летием ELWO
|
|
| | Пн, 16.03.2015, 12:42 | Сообщение # 148
|
atac13 Пользователи Активность: 35
| С праздником ! 5 лет -это срок (ну не в том смысле) !!!
Друзья , просветите новичка ...
в общем ,увлёкся я этим ламповым звуком , сейчас плотно работаю над усилителем для наушником .

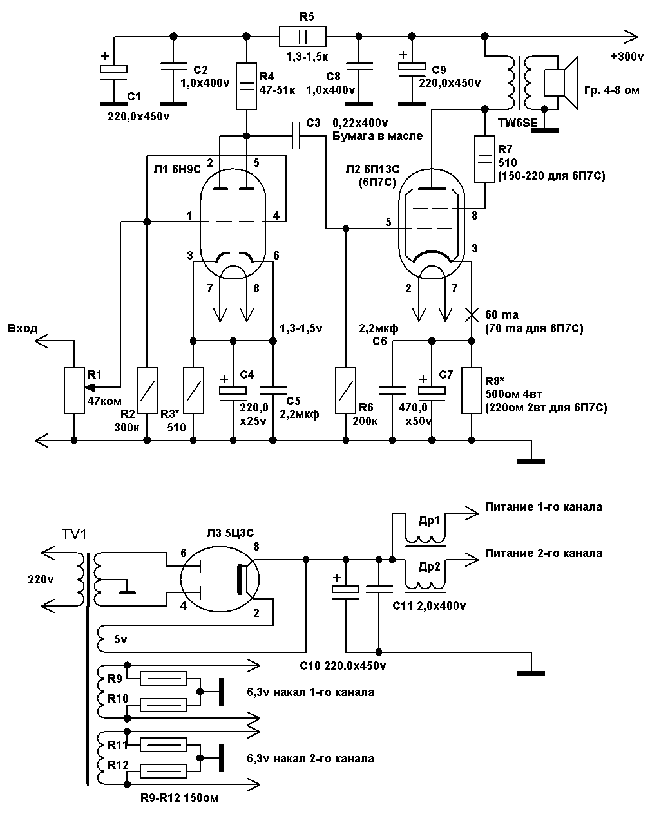

попутно продумываю усилитель полный ,до 2-х тактников сам понимаю далеко ....а вот думаю такую схемку сделать
2 недели читаю форумы разные (наверное пару километров прочитал)
вот что подскажите (опять таки из опыта ?)
выходной транс здесь TW6SE , говорят можно заменить на ТВЗ-1-9 ,
знаю что ТВЗ-1-9 на нагрузку 4 ома ...
есть ещё такие трансы ТВЗ-1-1 , и ТВЗ-1-2 -вроде они на 8 ом ?
я прав ? или нет ?
Хотел бы узнать вот что как эти трансы по качеству ТВЗ-1-1 , и ТВЗ-1-2,
((просто есть возможность их достать)) ..
и самое главное эти трансы подойдут для этой схемы ???
есть ещё транс ТВ-3Ш - сюда подойдет?
поправил atac13 - Пн, 16.03.2015, 13:26 |
|
| | Пн, 16.03.2015, 13:01 | Сообщение # 149
|
MAESTRO ^ Активность: 5564
| Можно и ТВЗ на выход, ставил.
Качество для начала пойдёт, потом сравнишь с ТС160 на Ш-железе и станет понятнее.
|
|
| | Пн, 16.03.2015, 18:21 | Сообщение # 150
|
Gamzan Друзья Активность: 1327
| 6П7С пробовал с ТВЗ-Ш, играет хорошо. В триоде выходная мощность порядка 2Вт, в тетроде - 4 ватта. Как для телевизионного выходника, очень даже ничего.
А двухтакт, в общем-то, и не сложнее ничем. Я с двухтакта начинал и ничего, справился.
|
|
