Ламповый усилитель для наушников
 Ср, 17.04.2013, 21:20 | Сообщение # 71

-igRoman-

Друзья

 Активность: 1198

Цитата (grant)
Мой вроде и сделан с огромным запасом, а всё равно при работе чуть-чуть тёплый, во всяком случае рука ощущает, что он её теплее

Да так и есть около 40 градусов, но выше не подымается, в одной поре

Цитата (grant)
Может быть дело всё же в ушах. Сопротивление маленькое, соответственно ток слишком большой и напряжение проседает.

Так посмотри мультиметром питание на выходе эл.дросселя (на эмиттере транзистора) должно стоять как вкопанное
 Пт, 19.04.2013, 20:09 | Сообщение # 72

grant

Пользователи

 Активность: 304

Понял, спасибо. Сейчас я уже всё раскидал. Резистора нет, звук отвратительный. Немного отойду от огорчения и обязательно проверю.

Добавлено (18.04.2013, 19:33)
---------------------------------------------
Сегодня немного отошёл и решил ещё раз всё проверить. Взял у знакомого Байеры 770 250 ом, подключил и возрадовался. Вначале, правда, они тоже бубнили и хрипели, но по мере прогрева начинали звучать всё лучше и лучше. Никак не привыкну, что это не транзисторы. Минут через 10 звук стал очень хороший, но уровень громкости нельзя поднимать выше половины, особенно если сигнал от СD проигрывателя. Начинаются икажения.
Но я понял главное - схема рабочая, нет ошибок в разводке печатной платы или монтаже. Наверное можно оставить и так, особенно если достать наушники Ом на 600. А как быть с обычными ушами на 32 Ома. Получается, что надо вогнать лампы в режимы. Будь это транзисторы я бы знал, что делать.
Мысль такая, если я сейчас начну нести ахинею, знатоки, поправте меня пожалуйста. Думаю прицепить на выход нагрузку Ом 250 - 300 на канал, по очереди подавать сигнал на вход каждого канала и подобрать сопротивление анодных резисторов R5 на лампах 6н23п. Не знаю правда, какой уровень входного сигнала должен быть. Знающие люди, подскажите.

Добавлено (19.04.2013, 20:09)
---------------------------------------------
MAESTRO, Помогите настроить мой усилитель. То, что с ним происходит я описал выше, а сейчас замерял режимы ламп. Напяжение на эмитере транзистора 215 вольт.

6н3п
Катод 1 - 1,55
Анод 1 - 85,0
Катод 2 - 1,58
Анод 2 - 92,0

6н23п левая
Катод 1, Анод 2 - 85,5
Анод 1 - 85,0
Катод 2 - 0,6

6н23п правая
Катод 1, Анод 2 - 87,0
Анод 1 - 88,0
Катод 2 - 1,0

Токи я не замерял, незнаю насколько это важно.
Не понимаю, что ему не хватает и почему он не работает с низкоомной нагрузкой.

поправил grant - Чт, 18.04.2013, 19:37
 Вс, 21.04.2013, 12:10 | Сообщение # 73

Gosha1968

Друзья

 Активность: 580

grant, чета я туплю, а где схема?
 Вс, 21.04.2013, 12:51 | Сообщение # 74

grant

Пользователи

 Активность: 304

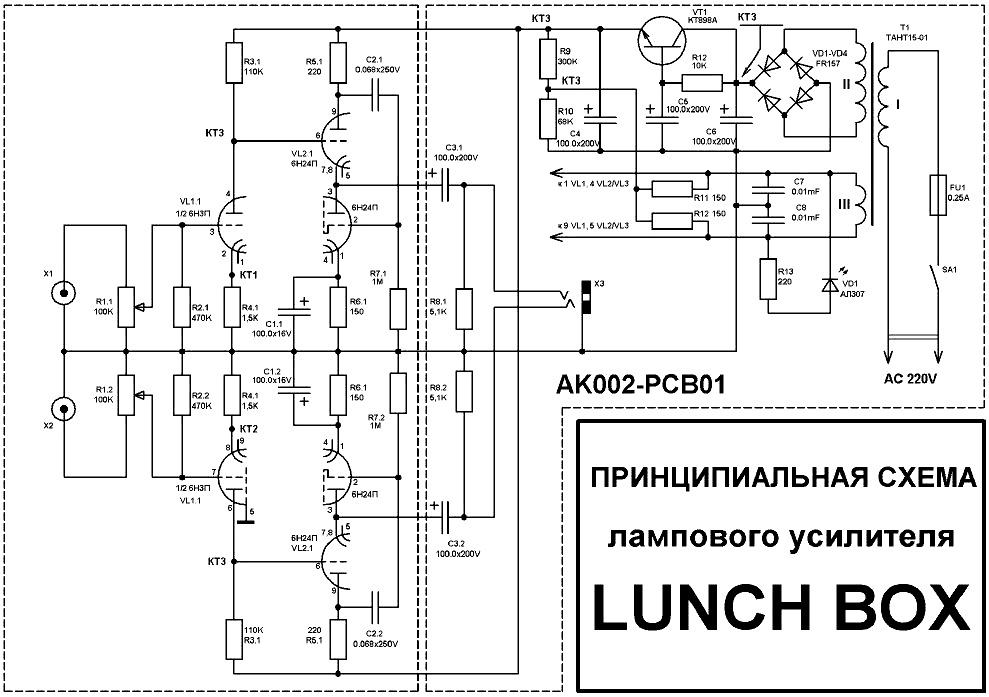

Я думал, что уже так всех достал своей темой, что всем и так всё понятно. Прошу простить за самонадеяность.
Прикрепления: 4404761.jpg (109.6 Kb)
 Вс, 21.04.2013, 13:59 | Сообщение # 75

Gosha1968

Друзья

 Активность: 580

Ну что сказать. Лофтин. Смещение надо подгонять и естественно токи. Не понял смещение верхней половины 6н23п. Там на сетке должно быть меньше вольта на три чем на катоде. Вообще читал что для 6н23п лучший режим 14мА. И смещение не меньше 2.5-3 вольта. Для 6н3п - не знаю. Погугли. Сам вот буду такой драйвер на 6н23п испытывать для раскачки 6п44с.
 Вс, 21.04.2013, 15:37 | Сообщение # 76

grant

Пользователи

 Активность: 304

Gosha1968, Не совсем понял о чём речь. Я в этом деле новичок. Поэтому решил на свой страх и риск проверить всё как и думал. Прицепил на выход резисторы по 270 Ом на каждый канал. На вход по очереди подавал сигнал с генератора в 1,0 вольт.

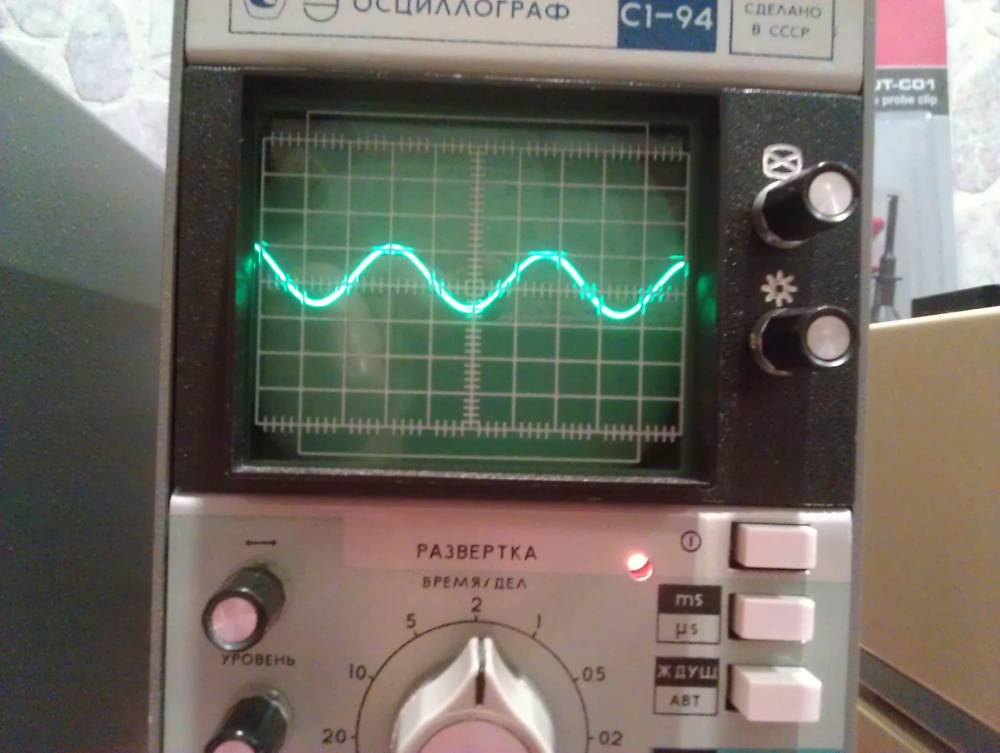

Картинка на входе.

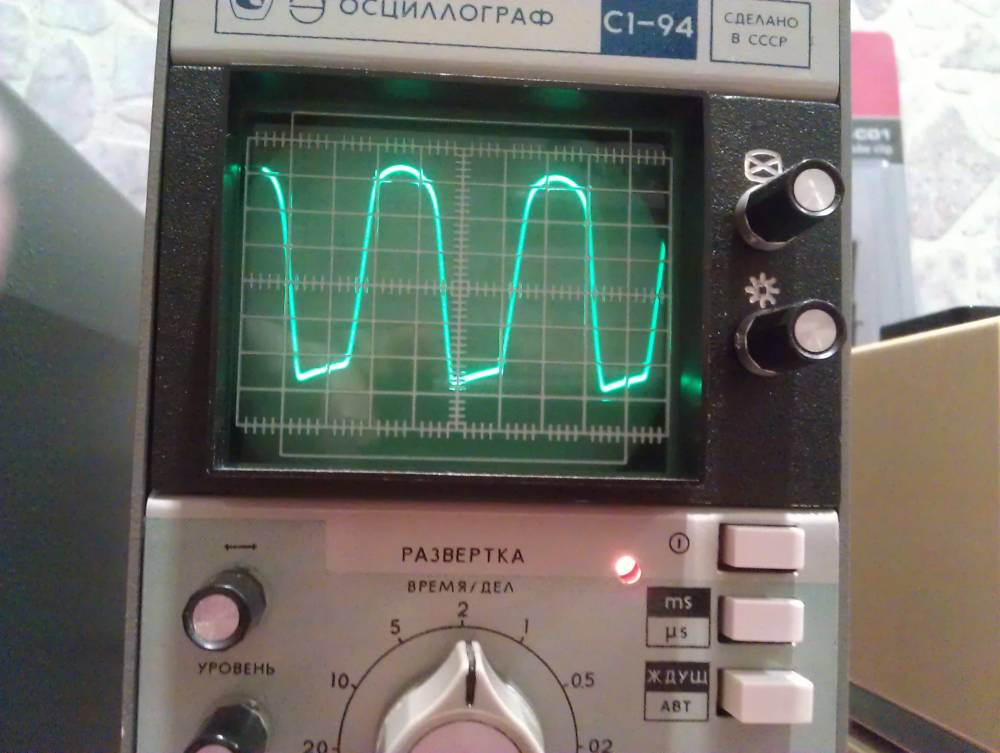

На выходе на полной громкости.

Сигнал конкретно корёжит, а главное размах был не меньше 8 вольт. Может быть я зря сделал усилитель на лампах 6н23п, вместо 6н24п. Эти кстати почти в четыре раза дешевле. Ещё одна из ламп выдаёт сигнал вольта на два мощнее. И это именно лампа. Перекидывал с канала на канал и картинка менялась.
Так, что если кто знает, что мне предпринять, подскажите конкретно, в расчёте на "чайника". Где на какой ноге какой лампы что дожно быть и каким резистором этого добиваться. Может быть проще переделать верхнюю плату под 6н24п, я их уже и заказал.
Прикрепления: 6533941.jpg (63.8 Kb) · 3191214.jpg (70.2 Kb)


поправил grant - Вс, 21.04.2013, 17:06
 Вс, 21.04.2013, 16:00 | Сообщение # 77

grant

Пользователи

 Активность: 304

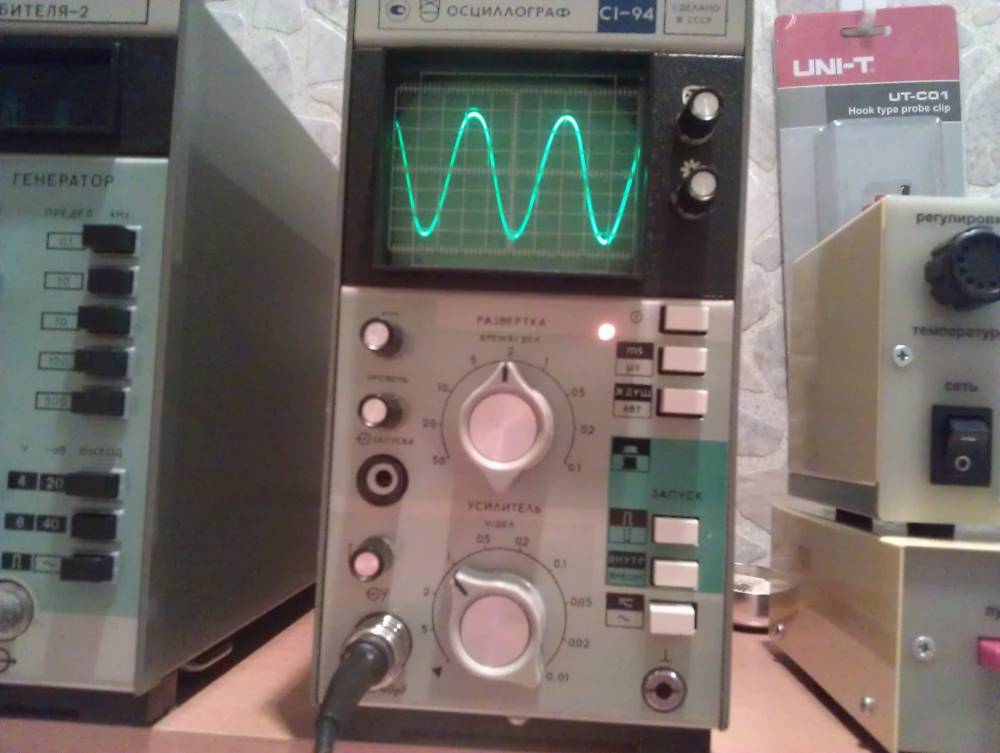

Вот ещё картинка.

Это примерно две трети громкости, сигнал вроде чистый, но размах больше шести вольт, а я гдето читал, что усиление лампового усилителя для наушников не должно быть больше пяти.
Прикрепления: 9182592.jpg (61.3 Kb)
 Вс, 21.04.2013, 17:57 | Сообщение # 78

Gosha1968

Друзья

 Активность: 580

да то что усиление больше это нестрашно, лампы разные. Главное ограничение должно быть одинаковое, снизу и сверху.

Добавлено (21.04.2013, 17:29)
---------------------------------------------
-igRoman-, давал схему с напряжениями, вот на них и ориентируйся. Смещения первой и второй нижней подстраивается катодными резисторами, а вот верхней, это лофтин, смысл такой- на сетке на три вольта меньше чем на катоде, так и получается смещение. В точке соединения верхн. и нижней половинок лампы 6н23п - половина напр. питания ( примерно), а уже на аноде первой лампы выставляй меньше на 3 вольта. Чем это все подстраивать- всеми резисторами в большей и меньшей степени, это усь с непосредственной связью- настройка сложноватая. поставь резистор 10 ом последовательно с основным катодным и меряй напр. на нем, будешь знать ток . Например если на нем 0,1 в, то 0.1разделить на 10 = 0.01 А, тоесть ток в цепи 10мА.

Добавлено (21.04.2013, 17:57)
---------------------------------------------
Я прикинул, по схеме -igRoman-,на первой лампе 4мА, на второй 9мА. Попробуй на первой выставь 8 мА, на второй 14 мА. Я тоже в лампах начинающий, но лофтин уже настраивал. Я бы поигрался токами. smile Вообще, я бы вместо катодных и анодного ( первой лампы) резисторов поставил подстроечные( сразу выставив на них сопротивление по схеме) и крутил потихоньку biggrin , смотря на ограничение на осциле и токи катодов. Вобщем гемор конечно. Но увлекательный smile Незнаю только как этот усь с низкоомными ушами будет работать. Мож кто знает выходное такого каскада на 6н23п? Находил схему на 100 ом, но там стоят 6п18п.

 Вс, 21.04.2013, 18:05 | Сообщение # 79

Gosha1968

Друзья

 Активность: 580

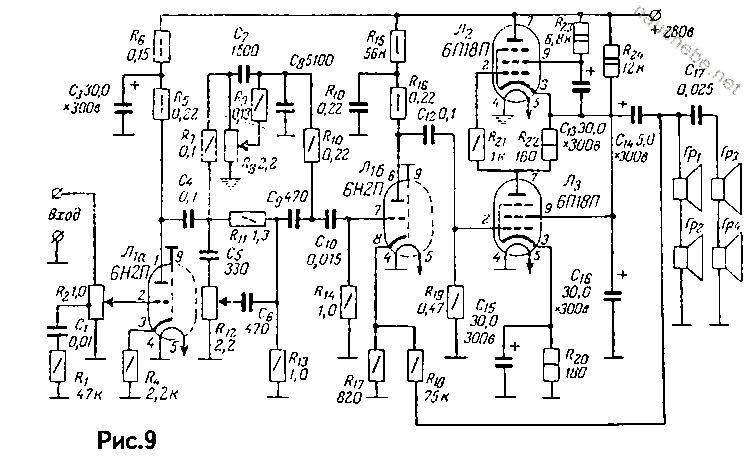

Вот схема
Прикрепления: 2500611.png (42.9 Kb)
 Вс, 21.04.2013, 18:46 | Сообщение # 80

grant

Пользователи

 Активность: 304

Спасибо за дельные советы, буду пробовать. Я тоже обратил внимание, что у меня на сетках вторых ламп в контрольных точках КТ3 всего по 85 вольт, вместо 108 по схеме -igRomana- и на катодах первой 1,5 вместо 3 вольт. Я только не знаю можно ли безопасно подключить подстроечные резисторы вместо анодных, всё же фильтр выдаёт 215.

поправил grant - Вс, 21.04.2013, 19:11
