Ламповый усилитель для наушников
|
|
| | Пн, 16.03.2015, 12:02 | Сообщение # 281
|
MAESTRO ^ Активность: 5564
| Не строго, можно 0,1-1 мкф
|
|
| | Вт, 17.03.2015, 09:05 | Сообщение # 282
|
atac13 Пользователи Активность: 35
| Уважаемый MAESTRO -спасибо за помощь.

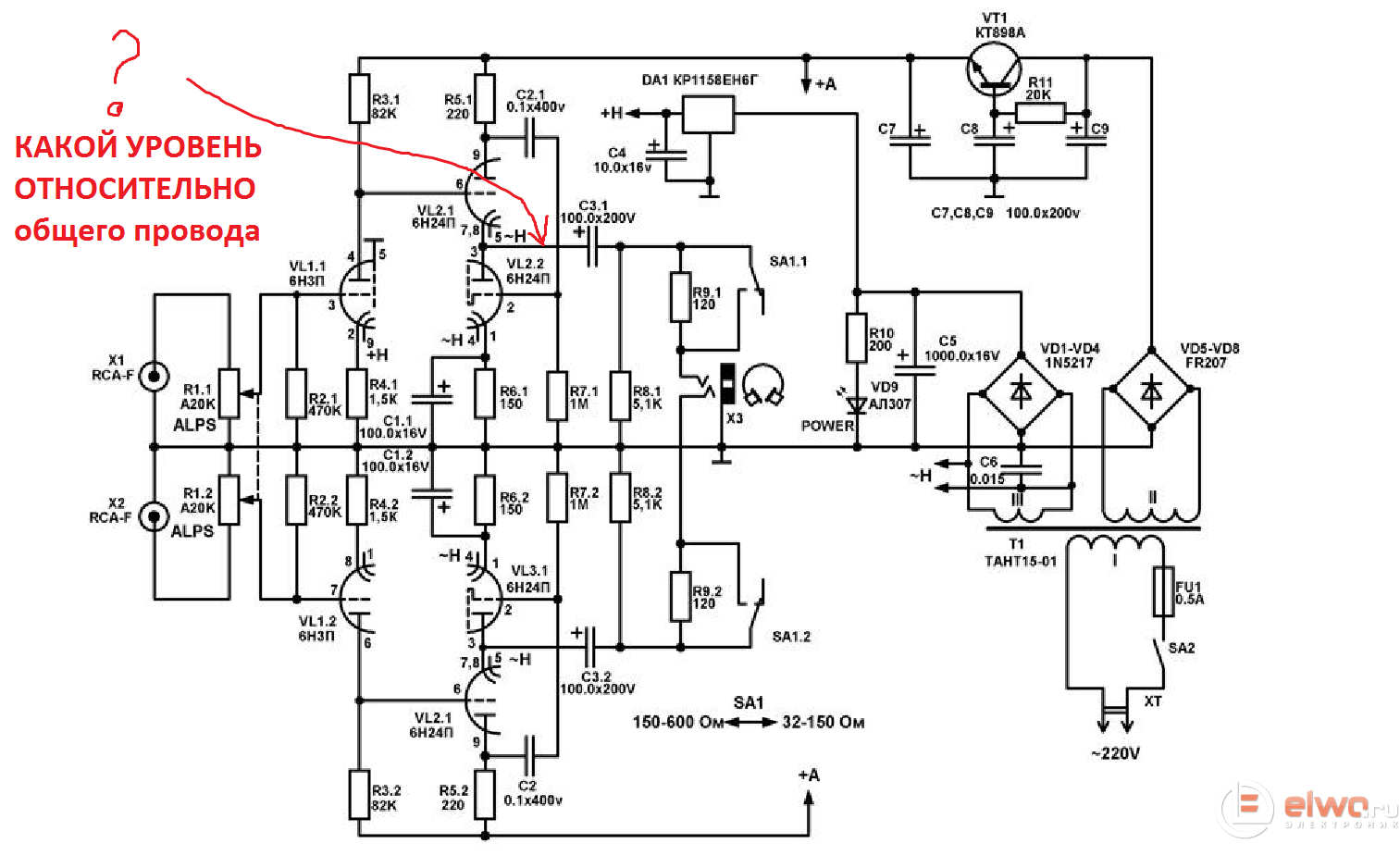

возвращаясь к индикаторам ур. сигнала ,
подскажите какой уровень сигнала в этой точке , если мы подаём стандартный сигнал с видеокарты ?
и я так понимаю относительно общего , будет этот уровень отрицательный , так ?
|
|
| | Вт, 17.03.2015, 09:17 | Сообщение # 283
|
MAESTRO ^ Активность: 5564
| Да, отрицательный. Уровень примерно 2-3 вольта. Зависит от коэффициента усиления лампы.
|
|
| | Чт, 19.03.2015, 19:40 | Сообщение # 284
|
Gamzan Друзья Активность: 1327
| Цитата atac13 (  ) я так понимаю относительно общего , будет этот уровень отрицательный , так ?
Как отрицательный? Там переменка, звуковой сигнал. А постоянка в этой точке зависит от режима лампы и уж точно не будет отрицательной, ведь анодное напряжение положительное. Лишнее тому доказательство - полярность С3.Добавлено (19.03.2015, 19:40)
---------------------------------------------
Сегодня на работе начал макетировать индикатор. Самому интересно, что получится. Постараюсь завтра закончить и сообщу результат.
|
|
| | Сб, 21.03.2015, 14:13 | Сообщение # 285
|
Gamzan Друзья Активность: 1327

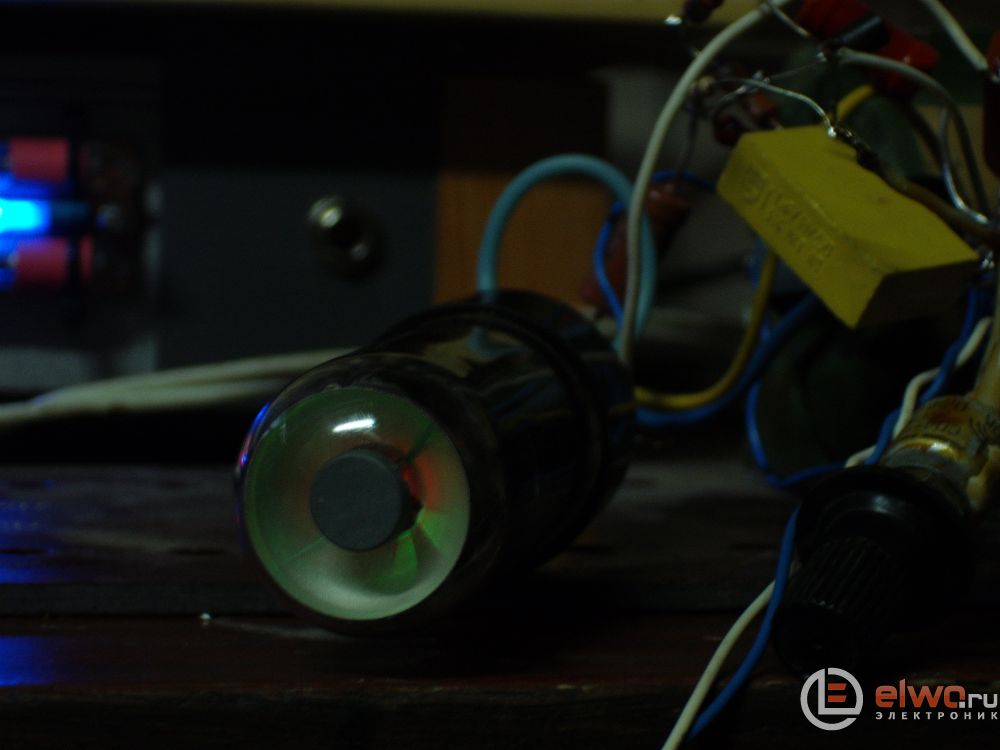

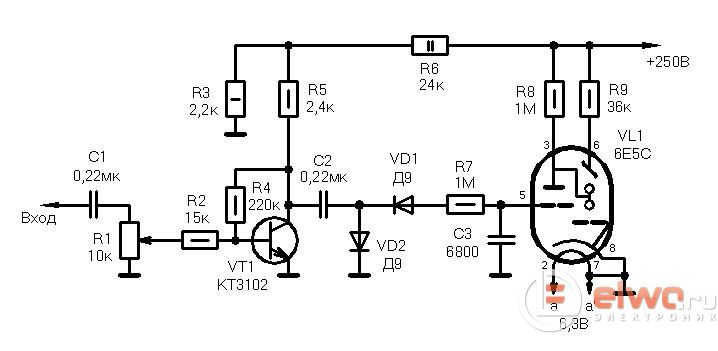

| Вот что получилось:
Вход подключен к выходу звуковой карты компьютера. Запас по чувствительности еще есть.
6Е1П подключается с учетом цоколевки.Добавлено (21.03.2015, 14:13)
---------------------------------------------
Думаю, общее сопротивление делителя R3R6 можно увеличить, уменьшив при этом ток через него и, соответственно, рассеиваемую мощность на резисторах. Соотношение сопротивлений при этом надо сохранить.
|
|
| | Сб, 21.03.2015, 19:21 | Сообщение # 286
|
atac13 Пользователи Активность: 35
| ага . вот это уже дело
ну что же промакетирую на работе в понедельник ....

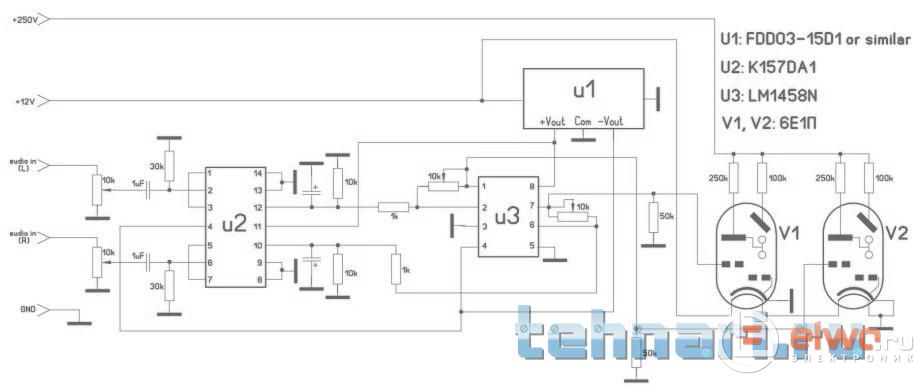

а я вот такое чудо макетирую ...платку вытравил , в понедельник замакетирую ...тоже поделюсь что и как ...
тут вот какой вопросик ,вырисовывается ...
подключим вместе и усилок и этот девайсик -на вход звукавухи ...а влиять друг на друга не будут ? как Думаете ???
поправил atac13 - Сб, 21.03.2015, 19:26 |
|
| | Сб, 21.03.2015, 19:45 | Сообщение # 287
|
Gamzan Друзья Активность: 1327
| Цитата atac13 ( ) влиять друг на друга не будут ?
НетДобавлено (21.03.2015, 19:45)
---------------------------------------------
Цитата atac13 ( ) а я вот такое чудо макетирую
Это ж 12 вольт надо.
|
|
| | Пн, 23.03.2015, 15:59 | Сообщение # 288
|
atac13 Пользователи Активность: 35
| ну что ж....  подтверждаю ...схемка рабочая ... даже снял маленькое видео ...
попозже ссылку кину ... только конечно резаки греются , завтра попробую увеличить номиналы ...
несомненный плюс этой схемы .не надо 2-х полярное питание ...
но хочу промактировать и свой вариант ...посмотрим что получится .
вот ссылка на видео коротенькое
https://youtu.be/wVXEb1aOunY
поправил atac13 - Пн, 23.03.2015, 19:03 |
|
| | Пн, 23.03.2015, 20:11 | Сообщение # 289
|
Gamzan Друзья Активность: 1327
| Цитата atac13 ( ) только конечно резаки греются
Да не сильно они и греются, я свой макет полдня гонял, полет нормальный
|
|
| | Вт, 24.03.2015, 16:20 | Сообщение # 290
|
atac13 Пользователи Активность: 35

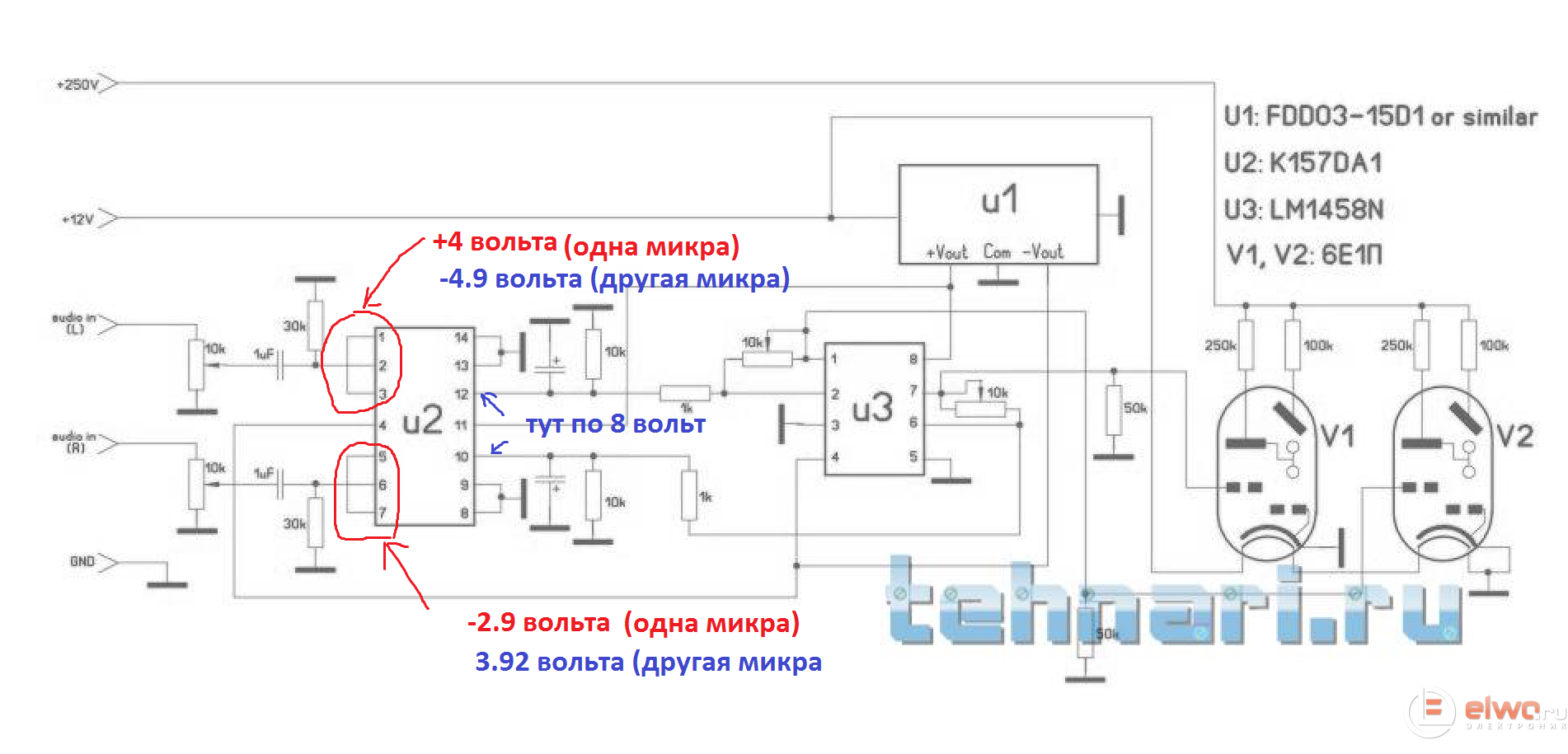

| Gamzan , посмотри свежим глазом пожалуйста эту схемку , она вообще должна работать???
вытравил плату , купил 2 новые микры К157ДА1 ,
ставлю одну (она наколодке)
смотри что на входах , ставлю другую , тоже напряжения только другой полярности ????
2 новые были не паянные , что им кирдык был изначально ...или что товыпаливает микры ,???
ещё на выходе микры по 8 вольт , это если я вынял из колодки вторую микру (операционник)
да , если вынимаю операционник К157ДА1 -то на входах )на колодке 0 вольт,то есть косяков нет ...
поправил atac13 - Вт, 24.03.2015, 16:22 |
|
