Ламповый усилитель для наушников
|
|
| | Вт, 07.04.2015, 12:50 | Сообщение # 301
|
atac13 Пользователи Активность: 35
| Всем привет.
ну вот дождался я ламп и транса с Истока .
заказал TorAN 40..
Тороидальный анодно-накальный трансформатор 40W
Габариты, не более: Ø25/Ø75,h40.
220V => (190V x 0.1А) + (35V x 0.1А) + 2*(6.3V x 1А).

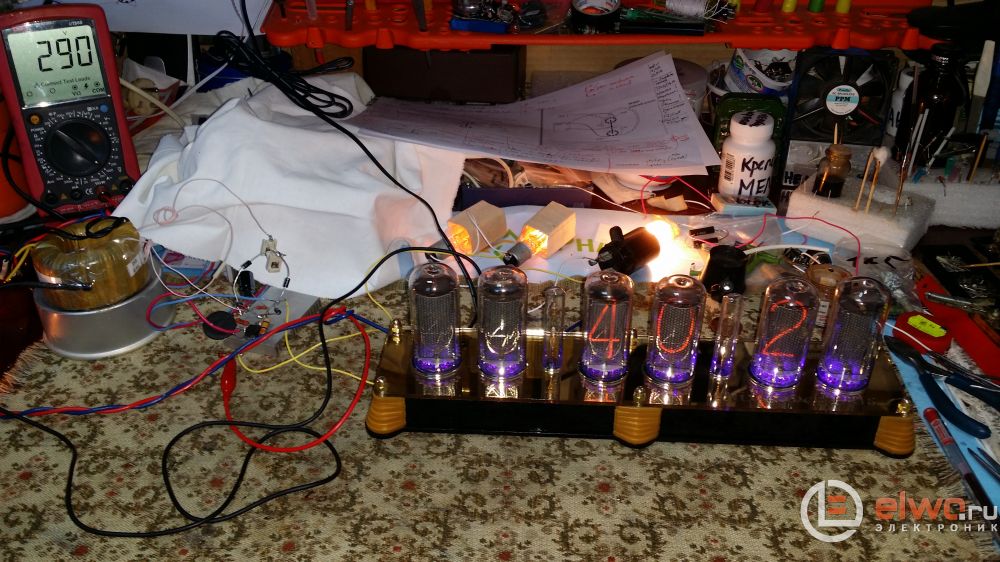

ну вот смотрите , соединил последовательно 2 высоковольтные , сделал электронный дроссель, нагрузил на 60 мА , напруга на нагрузке 290 вольт
,запаралелил 2 вторичные - нагрузил на 1.96 А ...-напруга 6.59 в
если посчитать получится примерно 30 Ватт ...
транс на 40 Вт (по их словам )...
оставил на 2 часа ---нагрев на воздухе -45 градусов !!!!
тут через час ....фотка ...
а если я его в корпус замастырю ???? чувствуете что за печка будет ...
Поделитесь опытом какой нагрев транса считать нормальным ?
поправил atac13 - Вт, 07.04.2015, 12:51 |
|
| | Вт, 07.04.2015, 17:44 | Сообщение # 302
|
grant Пользователи Активность: 304
| atac13, Что-то я не понял, если ты решил собрать усилитель по схеме Lakonik Lab на одной 6н3п и двух 6н24п, то тебе и 190 вольт переменки для анодного будет много, хватило бы и 150. Обмотка на 35 вольт в этом случае совсем не нужна - она для схем с фиксированным смещением. Две накальные обмотки паралелить не стоит, лучше использовать одну с выпрямителем и стабилизатором для входного каскада, вторую для питания переменкой накала выходных ламп.
|
|
| | Вт, 07.04.2015, 18:26 | Сообщение # 303
|
MAESTRO ^ Активность: 5564
| Что касается нагрева, после долгой работы любой трансформатор будет заметно тёплый - если нет при этом вони то всё нормально.
|
|
| | Вт, 07.04.2015, 18:50 | Сообщение # 304
|
atac13 Пользователи Активность: 35
| так ,я начитавшись разных паяльников (Василич ,там за пахана ),
там они утверждают что для малоомных наушников надо токовое питание ,и лампы по мощнее
решил промакетировать 3 схемы ..
одну эту Lakonik Lab....и две таких
сделал макетик ...буду слушать...потом естественно поделюсь что и как я услышал...
тут просто интересно было протестить транс ...
всё таки загрузка 75 процентов, а греется до 45 градусов ...и это не в корпусе ...
понятно что любой транс будет греться ...вопрос до какой температуры ...
тут практически интересно ,скажем буду делать полный усилок , с каким запасом по мощности рассчитывать ?
поправил atac13 - Вт, 07.04.2015, 18:51 |
|
| | Вт, 07.04.2015, 18:53 | Сообщение # 305
|
atac13 Пользователи Активность: 35

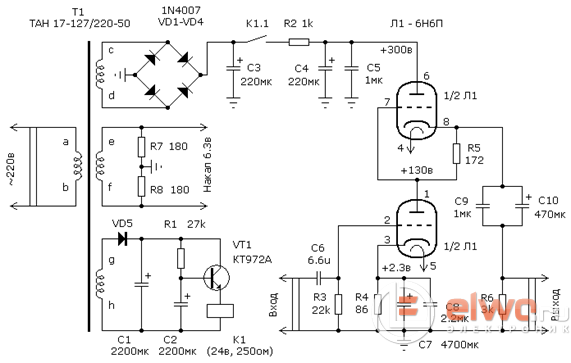

| И такая, схемка почти как Lakonik Lab,только режимы перетянуты под такие лампы ...
поправил atac13 - Вт, 07.04.2015, 18:54 |
|
| | Вт, 07.04.2015, 19:22 | Сообщение # 306
|
MAESTRO ^ Активность: 5564
| Первая схема - классика, запускается с пол пинка, а вот со второй придётся повозиться... Непосредственная связь чревата переходными процессами при прогреве, это отразится на скрипах и фонах из ушей. Тут лучше задержку подключения реализовать.
|
|
| | Вт, 07.04.2015, 21:35 | Сообщение # 307
|
Gamzan Друзья Активность: 1327
| Цитата atac13 (  ) Поделитесь опытом какой нагрев транса считать нормальным ?
Лично я придерживаюсь таких соображений:
- касательно трансформаторов - если можешь руку удержать на нем - норма (с учетом того, что он будет в корпусе);
- касательно полупроводников - если при прикосновении мокрым пальцем не шипит - норма.
Что касается вариантов схемы - читал, что лучший вариант для низкоомных наушников - трансформаторный. Но, когда я собрал схему на SRPP, то понял, что мне на мой ух другого не надо. Видимо, я не из златоухих
|
|
| | Ср, 08.04.2015, 11:21 | Сообщение # 308
|
atac13 Пользователи Активность: 35
| ну вот слушаю схемку на 2 6Н6П ....
даже и не ожидал такой разницы в звучании ...просто аимп , формат мр3 ..
и то сразу разница чувствуется .... а потом формат FLAC .... ЕЩЁ больше разница ...
завтра (в отделе работает музыкант ) он принесёт какую то накрученную звуковую карту ...вот протестим ....

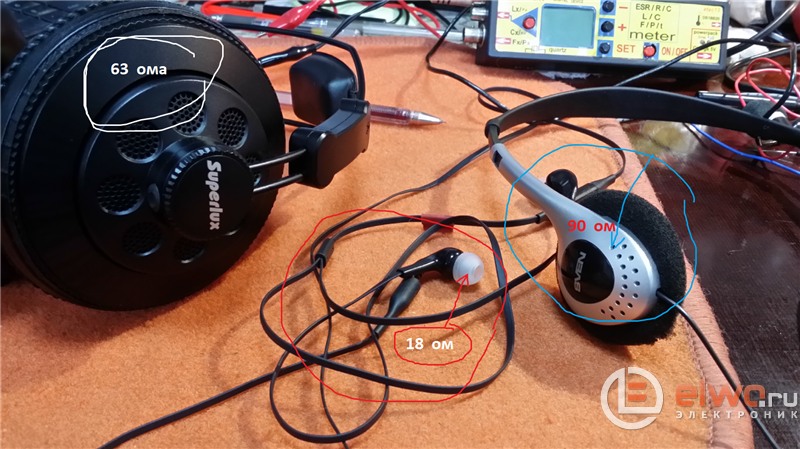

а пока вот какие уши ...
даже затычки и то заиграли ... не говоря уж о Superlux
---------------------------------------------
пару технических вопросов ..
насколько кретично - на катоде одной лампы 2.3 В. на катоде другой 2.4 В.?
на аноде второй лампы -на одной 119.8 ,на второй 121.5 ?
и вот такой вопросик , конечно это только макет ... вот если вход пустой ,тогда есть не большой фон в наушниках ...
как подключаю к звуковой карте -фона не слышу !!!
стоит ли добиваться отсуствия фона при разомкнутом входе ?

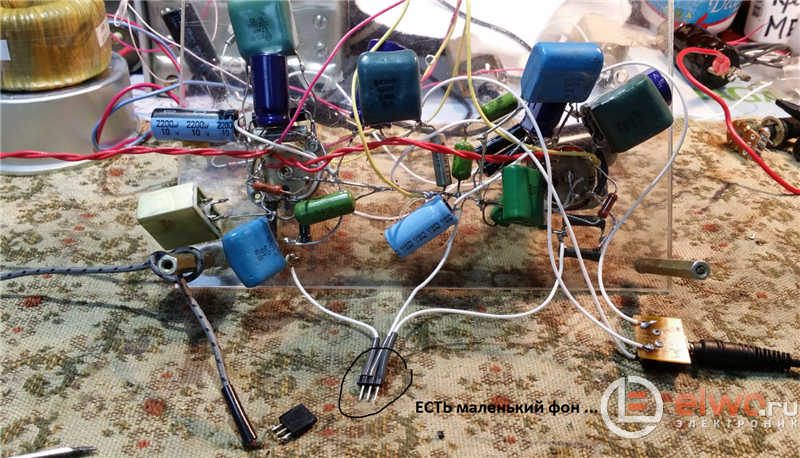

не пугайтесь моего макета ...
напаял разных элементов ,затра звук будем слушать ,с разными кондёрами ...
да и без них ...
поправил atac13 - Ср, 08.04.2015, 11:55 |
|
| | Ср, 08.04.2015, 13:45 | Сообщение # 309
|
-igRoman- Друзья Активность: 1198
| Цитата atac13 ( ) насколько кретично - на катоде одной лампы 2.3 В. на катоде другой 2.4 В.?
на аноде второй лампы -на одной 119.8 ,на второй 121.5 ?
это лампа, здесь не критично. Мож проверить если есть парочка одинаковых посмотри как изменились значения.
Цитата atac13 ( ) не пугайтесь моего макета ... tongue
все норм,(все так делают) проблема начнется когда это все будешь городить в корпус.
Цитата atac13 ( ) и вот такой вопросик , конечно это только макет ... вот если вход пустой ,тогда есть не большой фон в наушниках ...
это норма, входные цепи ептель, кабель входной очень влияет, можно попробовать уменьшить шунтируюшее сопротивление по входу
|
|
| | Ср, 08.04.2015, 18:31 | Сообщение # 310
|
atac13 Пользователи Активность: 35
| Цитата -igRoman- ( ) все норм,(все так делают) проблема начнется когда это все будешь городить в корпус.
Вы это про фон говорите ...или что то другое имели ввиду ?
Хочу ещё раз спросить у проффи
вот начну в корпус пихать , стоит ли добиваться что бы ФОН -отсуствовал при пустом Входе ? или на это забить?
кто как делал ?
конечно хорошо бы ,какой нибудь прогой посмотреть и фон и искажения ...но пока до неё дойду ...
Ребята ,может кто поделится Комплексом Шмелёва ..ищу уже 2 часа ...
все ссылки какие то левые ...
поправил atac13 - Ср, 08.04.2015, 19:50 |
|
