Ламповый усилитель для наушников
|
|
| | Пт, 13.03.2015, 14:33 | Сообщение # 271
|
atac13 Пользователи Активность: 35
| Уважаемые коллеги .
Пока летят ко мне трансы и лампы из Истока ...решил я вот что спросить...

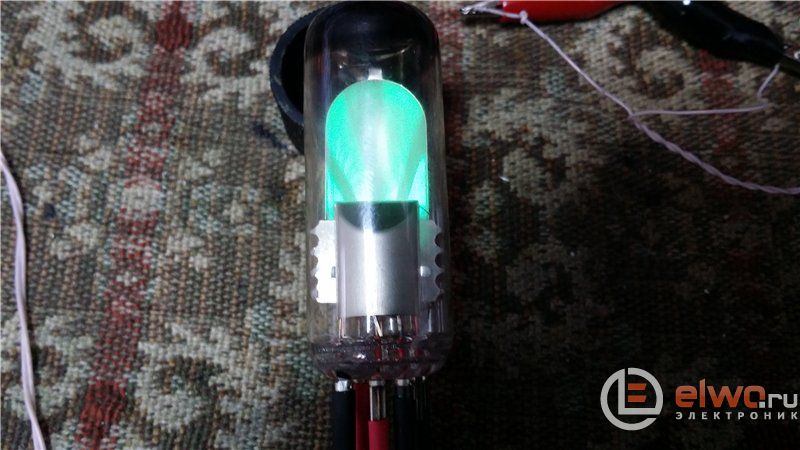

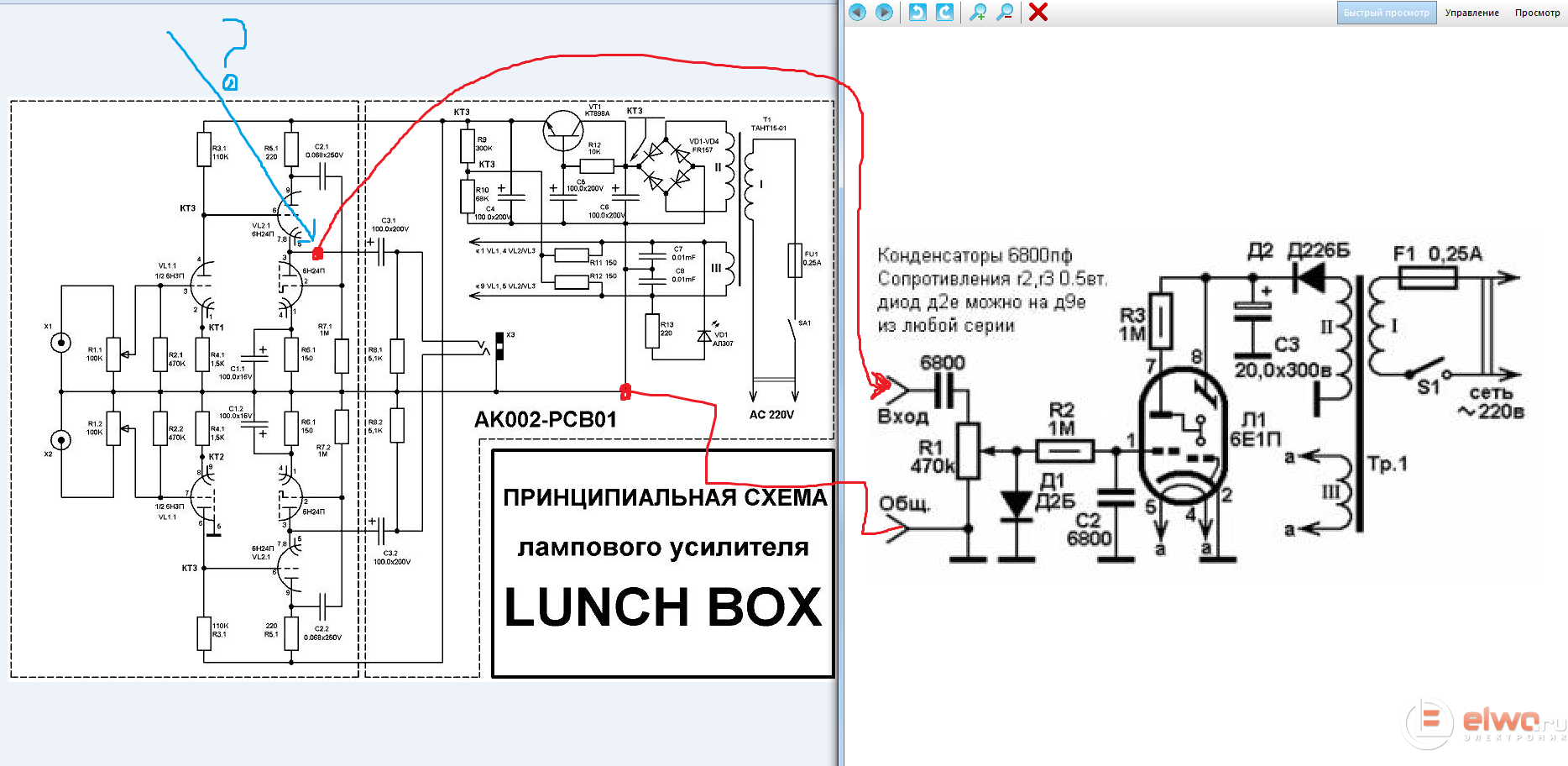

ни кто не пробовал к усилку для ушей приспособить лампы 6Е1П ??
достал пару штук , сегодня смакетировал ...только вот сомневаюсь хватит ли уровня сигнала для раскрытия шторки , там надо отрицатетельно напряжение на сетке порядка 7 вольт ...
Могу ли я так подключить ?
|
|
| | Пт, 13.03.2015, 21:57 | Сообщение # 272
|
Gamzan Друзья Активность: 1327
| Если хочется именно оптический индикатор, то нужен усилительный каскад по напряжению. Можно, наверное, на высоковольтном транзисторе замутить, типа КТ940. С ходу схему предложиь не готов, но, если помучиться, думаю, можно выйти из положения.
|
|
| | Сб, 14.03.2015, 15:40 | Сообщение # 273
|
atac13 Пользователи Активность: 35
| ну было бы не плохо ,схемку посмотреть ...тоже пока обдумываю ...
что то упустил из виду ...пока читал тему ,видел что мощность резисторов в Аноде рекомендуют =1 Вт ,
а вот мощность резисторов в катодах что то пропустил ...
Что посоветуете ???

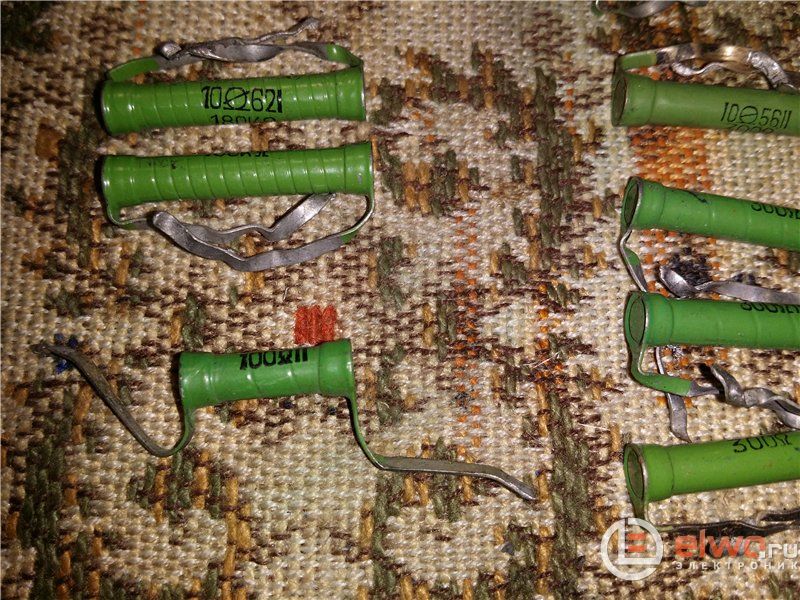

начитавшись всяких форумов по звуку ,где спорят какие резаки надо по феншую ставить , решил попробовать поставить ВС ..
только что то не пойму какой мощности они
подскажите пожалуйста .
поправил atac13 - Сб, 14.03.2015, 15:51 |
|
| | Сб, 14.03.2015, 15:58 | Сообщение # 274
|
Gamzan Друзья Активность: 1327
| Цитата atac13 (  ) мощность резисторов в катодах
Ставь полуваттные, не ошибешься.Добавлено (14.03.2015, 15:58)
---------------------------------------------
Цитата atac13 ( ) только что то не пойму какой мощности они
Тот, что поменьше - 0,25Вт, остальные - 0,5Вт.
|
|
| | Сб, 14.03.2015, 17:33 | Сообщение # 275
|
MAESTRO ^ Активность: 5564
| В катодах предусилителя и самые маленькие прекрасно идут, если с размерами строго.
|
|
| | Вс, 15.03.2015, 17:04 | Сообщение # 276
|
Gamzan Друзья Активность: 1327
| Цитата MAESTRO ( ) В катодах предусилителя и самые маленькие прекрасно идут
По расчетной мощности да, но из соображений лучшей термостабильности желательно меньше 0,5Вт не ставить.
|
|
| | Вс, 15.03.2015, 18:57 | Сообщение # 277
|
atac13 Пользователи Активность: 35
| по резисторам ясно ....
теперь помучаю ВАС по конденсаторам ....

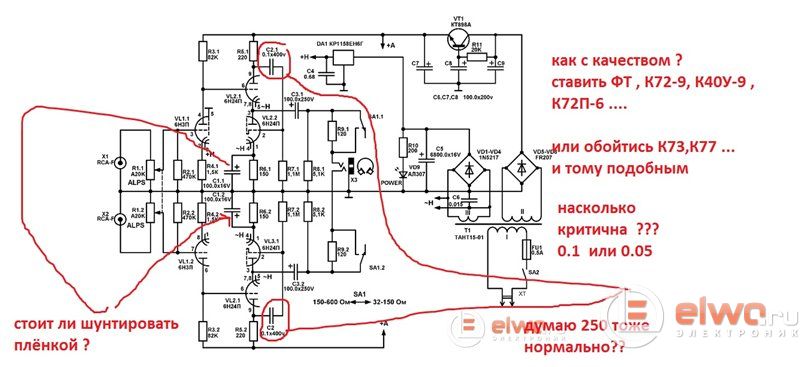

по этой схеме , что подскажите по ним
я имею в виду , как эти конденсаторы влияют на звук ????
поделитесь опытом ,плизззззз....
поправил atac13 - Вс, 15.03.2015, 19:02 |
|
| | Вс, 15.03.2015, 21:44 | Сообщение # 278
|
Gamzan Друзья Активность: 1327
| Конденсаторы ФТ считаются одними из лучших в качестве переходных-межкаскадных. Я лично их не пользовал, так как не имею в тумбочке. Из перечисленных пробовал только К40У-9, впечатления отличные. Еще пробовал К78-2, но первые понравились больше. К73 обычно ставить в качестве межкаскадных не советуют.
В позиции С2 я бы не жадничал, а их рабочее напряжение выбирается не меньше анодного.
По поводу шунтирования С1 пленкой - думаю, подпаять, послушать и промерить дело нетрудное. А там сам определишься.
поправил Gamzan - Вс, 15.03.2015, 21:45 |
|
| | Вс, 15.03.2015, 22:13 | Сообщение # 279
|
MAESTRO ^ Активность: 5564
| К40У на заводе в своё время понабирал целую коробку - вот и ставлю их теперь везде.
Как надо вставлять картинки.
|
|
| | Пн, 16.03.2015, 11:56 | Сообщение # 280
|
atac13 Пользователи Активность: 35
| А по емкости ,что ?
0.1 строго , или можно что то около этого ,интересуюсь , так как есть 2 шт. 0.056 мкФ К72П-6 на 200 вольт ...как потянет ?
|
|
