Ламповый усилитель для наушников
|
|
| | Вт, 01.04.2014, 15:18 | Сообщение # 211
|
MAESTRO ^ Активность: 5564
| Это уже проблема блока питания. Если всего на 50мА так просаживается - подсоедини эквивалент такой нагрузки (резистор) сразу на вторичку транса и померяй с ним падение напряжения.
|
|
| | Вт, 01.04.2014, 15:34 | Сообщение # 212
|
grant Пользователи Активность: 304
| MAESTRO, Я тоже грешу на блок питания, там в анодной цепи три электролита и транзистор. Вот ещё если бы я знал величину и мощность этого эквивалента. Вся схема в этой теме на ст. 12 сообщение 169.
поправил grant - Вт, 01.04.2014, 15:37 |
|
| | Ср, 02.04.2014, 16:26 | Сообщение # 213
|
grant Пользователи Активность: 304

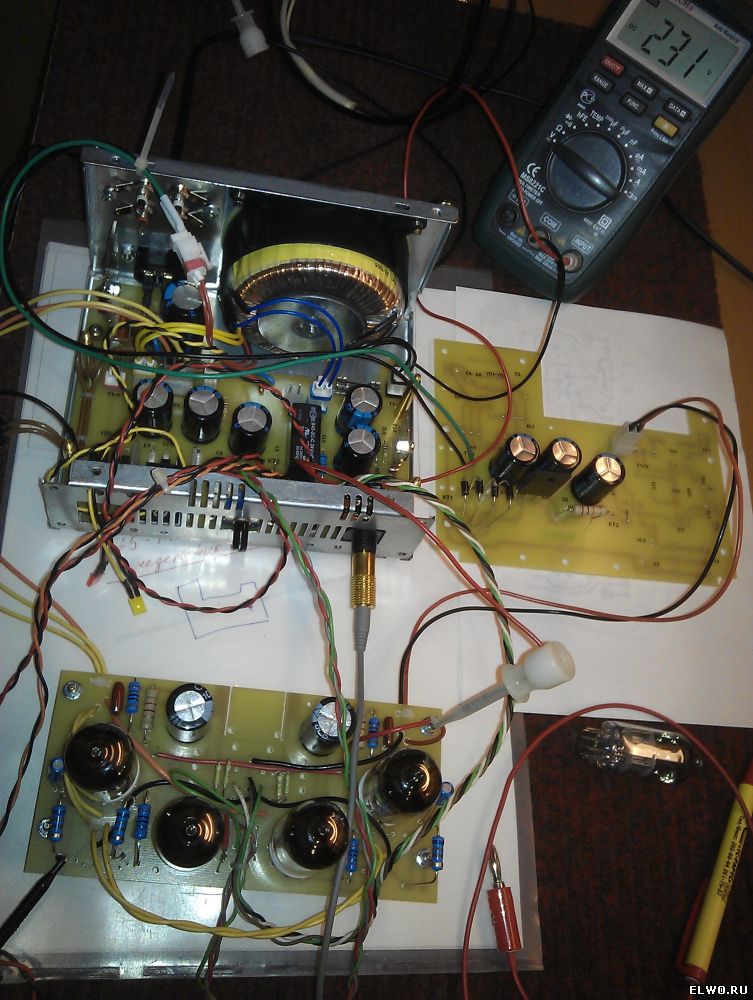

| Всё, победа! С утра съездил в магазин радиодеталей, купил необходимое и собрал на старой плате ещё один анодный фильт.
И сразу всё поменялось, 231 вольт под нагрузкой двумя каналами, а было 108. Даже разбираться не буду, что там протухло - поменяю всё цепочку.
поправил grant - Ср, 02.04.2014, 16:29 |
|
| | Ср, 02.04.2014, 16:35 | Сообщение # 214
|
MAESTRO ^ Активность: 5564
| Значит по любому был электролит.
|
|
| | Ср, 02.04.2014, 16:50 | Сообщение # 215
|
grant Пользователи Активность: 304
| Да, не пережил короткого. Подскажите, какой уровень сигнала нужно подать с генератора и какие токи выставлять? В характеристиках на 6н24п указан анодный 15 ма, а про катодные ничего не нашёл.
|
|
| | Ср, 02.04.2014, 17:12 | Сообщение # 216
|
MAESTRO ^ Активность: 5564
| Ток он одинаков для катода и анода. Сигнал подавать ~0,5В. Но выставляют ток в покое.
|
|
| | Чт, 17.04.2014, 09:05 | Сообщение # 217
|
grant Пользователи Активность: 304
| Спасибо, буду тренироваться.
Добавлено (17.04.2014, 09:05)
---------------------------------------------
MAESTRO, Помогите разобраться. Ситуация следующая. Анодное напряжение 180 вольт, на сетке второй лампы вольт 88. Сигнал образцовый, размах около 5 вольт, звук чистый, приятный, по моим ощущениям в чём-то даже лучше, чем у моего первого уся, но вот с токами ничего понять не могу. Токи на нижних катодах на всех лампах едва превышают 3 ма, а общий ток в анодной цепи - 15 ма. Замена ламп и резисторов ничего не меняет. Нагрузка - наушники 32 ома плюс резисторы по 120 ом на каждое плечо наушников.
поправил grant - Чт, 17.04.2014, 12:27 |
|
| | Чт, 08.05.2014, 14:26 | Сообщение # 218
|
grant Пользователи Активность: 304
| Может быть у кого-то есть чертёж с габаритными и установочными размерами защитного кожуха для лампы типа 6н3п. Заранее признателен.
|
|
| | Чт, 08.05.2014, 20:45 | Сообщение # 219
|
-igRoman- Друзья Активность: 1198

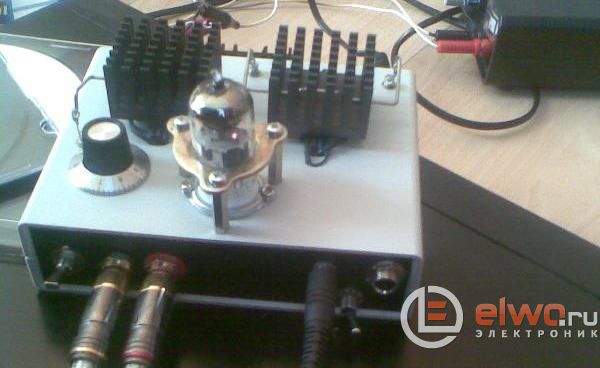

| grant, можно сделать проще, красота поверь остается.

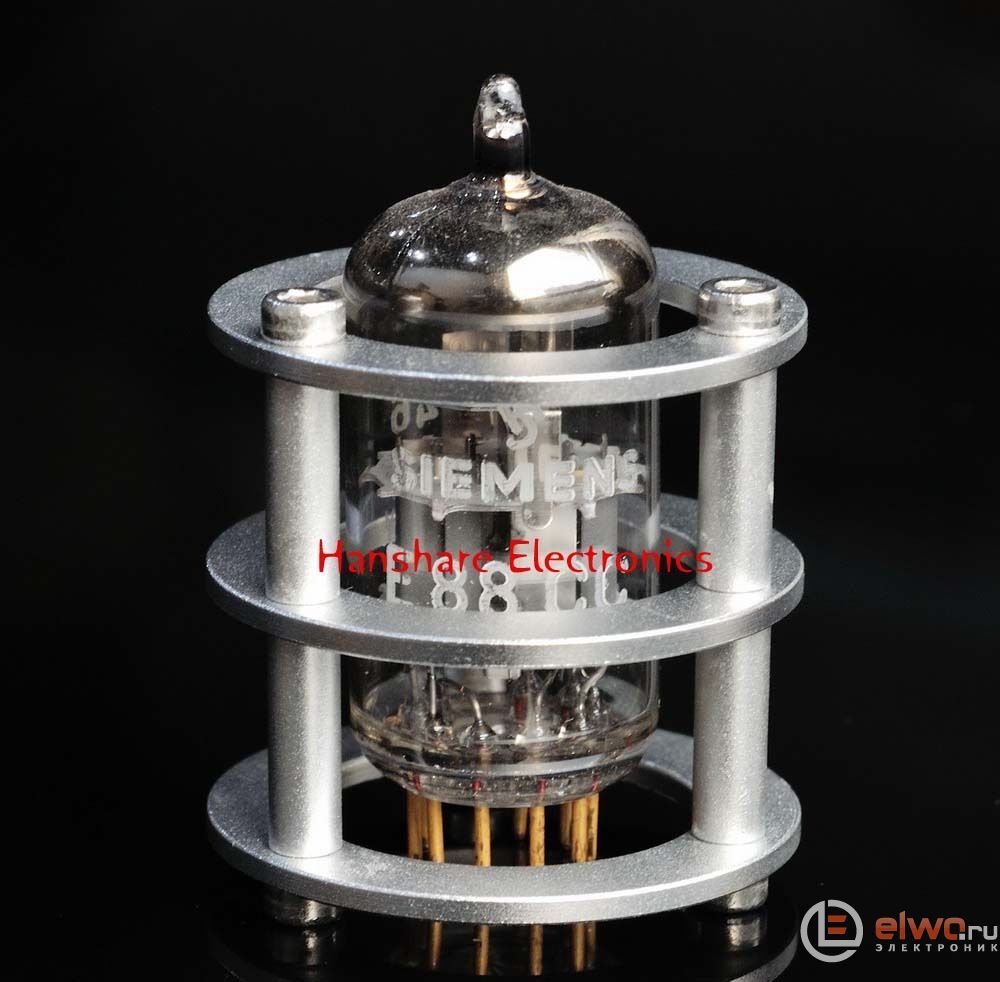

Защита из хомутов для крепления мощных транзисторов, типа КТ803-808
Количество секций по выбору
Типа так
|
|
| | Чт, 08.05.2014, 21:42 | Сообщение # 220
|
grant Пользователи Активность: 304
| -igRoman-, Согласен, выглядит отлично. Жаль, что поздно это увидел. Но кожухи я уже заказал, думал пока придут успею сделать верхнюю панель, а для этого нужны размеры по креплению. Но, всё равно спасибо, возможно когда-то пригодится.
|
|
