| | Сб, 18.05.2013, 23:56 | Сообщение # 131
|
Gosha1968 Друзья Активность: 580
| grant, не заходил несколько дней, а тут  , да! Очень красиво! Одно слово - лепота! И какие интересно получились резисторы, токи, напряжения? Интересно, посмотреть бы на твою окончательную схему ( я имею ввиду номиналы)
|
|
| | Вс, 19.05.2013, 09:14 | Сообщение # 132
|
grant Пользователи Активность: 304
| Gosha1968, О токах ничего сказать не могу, так и не смог замерить ни с добавочным резистором, ни на прямую. Видно что-то не так делаю. По напряжениям получилось так.
Катод первой левой - 2,11
Катод первой правой - 2,04
Сетка второй левой - 104,8
Сетка второй правой - 104,4
Общий катод-анод левой - 106,7
Общий катод-анод правой - 108,2
Резисторы:
Аноды первой лампы - 82 ком;
Катоды первой - 1,8 ком;
Катоды выходных ламп - 330 ом;
Анодные на этих лампах не трогал.
Сейчас, когда первый восторг прошёл, мне начинает казаться, что высоких частот у моего усилителя маловато. Вчера товарищ приходил с наушниками Sennheiser HD518, и тоже сказал об этом.
Я когда фото усилителя выкладывал специально положил рядом новую заготовку верхней платы. Сделал разводку порациональней, а главное буду искать хорошие резисторы и постараюсь ещё раз всё хорошенько настроить, знать бы только как проверить частоту и вытянуть верха.
И ещё одно, у меня есть инфрокрасные наушники JVC HA-W50 (EG). Я с ними иногда по вечерам смотрю телевизор, что бы никому не мешать. Пробовал подключать их к усилителю, звучат хорошо, но меня смущает одно, я их покупал очень давно, никаких бумажек от них не сохранилось. Какое у них сопротивление, как бы лампам не навредить.
поправил grant - Вс, 19.05.2013, 09:16 |
|
| | Вс, 19.05.2013, 14:55 | Сообщение # 133
|
Gosha1968 Друзья Активность: 580
| grant, а звучание левого от правого канала не отличаются? Незнаю, как можно без темброблока (хотя бы простейшего) поднять высокие. ООС у тебя нет. Ну как еще? попробуй поставить кондер в громкость. между верхним и средним выводами. Начни от 100 пикафарад. тоесть подбери на слух в сторону увеличения. А что такое инфрокрасные наушники? Сопротивление? Можно же тестером померять. Навредить? Я думаю нет. Пока аноды не красные- остальное неважно   Я вот схемку нашел и сам чето загорелся  , раньше что то и недумал про уси для наушников.
|
|
| | Вс, 19.05.2013, 14:59 | Сообщение # 134
|
Gosha1968 Друзья Активность: 580

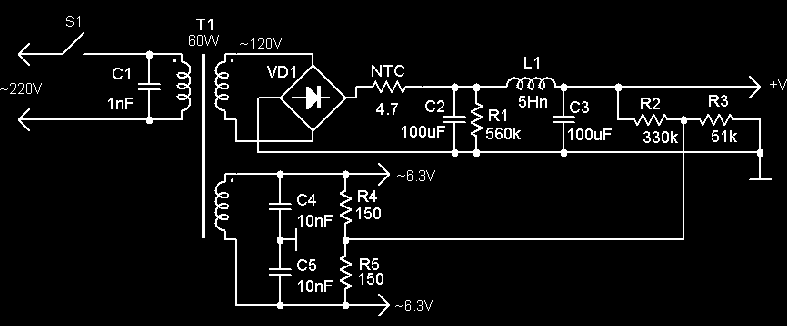

| А вот БП.
|
|
| | Вс, 19.05.2013, 16:52 | Сообщение # 135
|
grant Пользователи Активность: 304
| Gosha1968, Да, схемка интересная, но я уже напокупал деталей на то, что задумал на 3300 руб. Решил идти по тому же принципу, как и в первом случае. Корпус от блока питания, но уже стандартного 140 х 150 мм. И две платы. Нижняя фильтр анода и выпрямитель и стабилизатор накала. А вот верхнюю планирую делать так, чтобы её можно было заменить на другой вариант схемы. Например на твою на лампах 6ж1п или если у тебя получится то, что ты сейчас показал.
|
|
| | Пн, 20.05.2013, 09:19 | Сообщение # 136
|
феска Друзья Активность: 3627
| ламповый звук это тот же звук с шумами (гармониками) именно этот шум и дает то благоговение
|
|
| | Ср, 22.05.2013, 20:30 | Сообщение # 137
|
Gosha1968 Друзья Активность: 580
| феска, Шо ви понимаете в колбасных обрезках, это надо кушать, а не морочить людям моск
|
|
| | Чт, 23.05.2013, 08:40 | Сообщение # 138
|
феска Друзья Активность: 3627
| а я и кушаю причем в 3 вариантах, венил колонки, комп колонки, комп наушники
|
|
| | Пн, 27.05.2013, 16:48 | Сообщение # 139
|
grant Пользователи Активность: 304

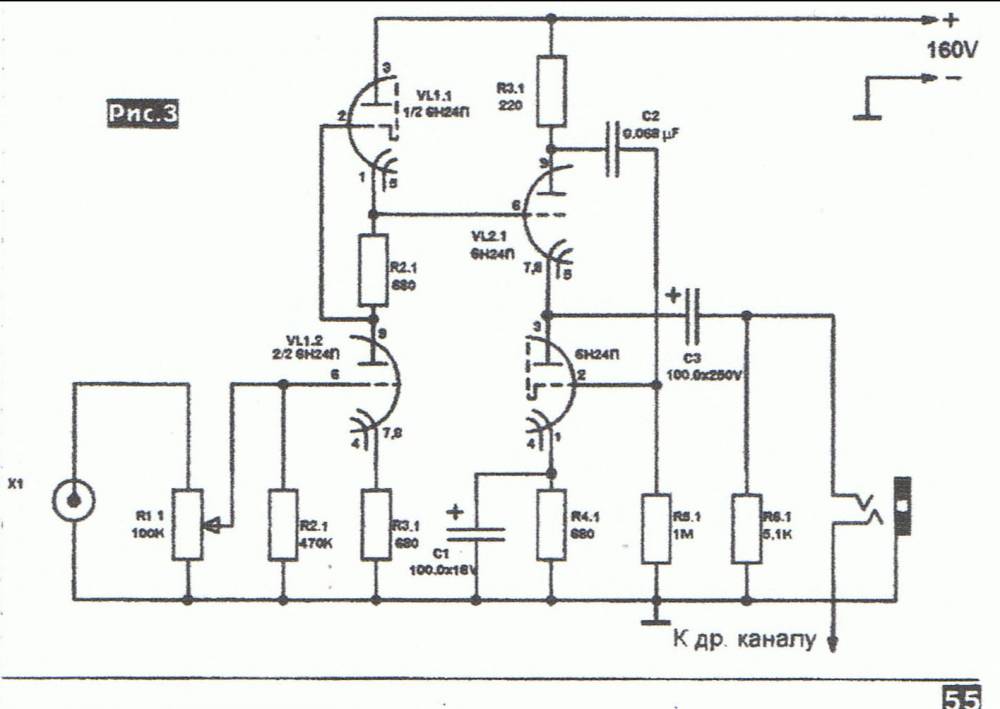

| Gosha1968, Нужен совет. Начал новую конструкцию по этой схеме. Ты говорил, что это двойной Лофтин.
Пока продвинулся слабо - началось лето и появились другие дела. Но всё же иногда по вечерам стараюсь хоть немного порисовать. Так вот. На верхней плате места будет много и может быть имеет смысл поставить подстроечники скажем вместо катодных резисторов R4 во втором каскаде и R3, а может быть и R2 в первом. И если да, то какие подстроечники выбрать. Наши или импортные, какие типы, мощность?
Добавлено (27.05.2013, 16:48)
---------------------------------------------
Да ещё вспомнил. Где должны быть контрольные точки?
поправил grant - Пн, 27.05.2013, 16:50 |
|
| | Пн, 27.05.2013, 17:27 | Сообщение # 140
|
