Ламповый усилитель для наушников
|
|
| | Пн, 13.05.2013, 20:13 | Сообщение # 111
|
grant Пользователи Активность: 304

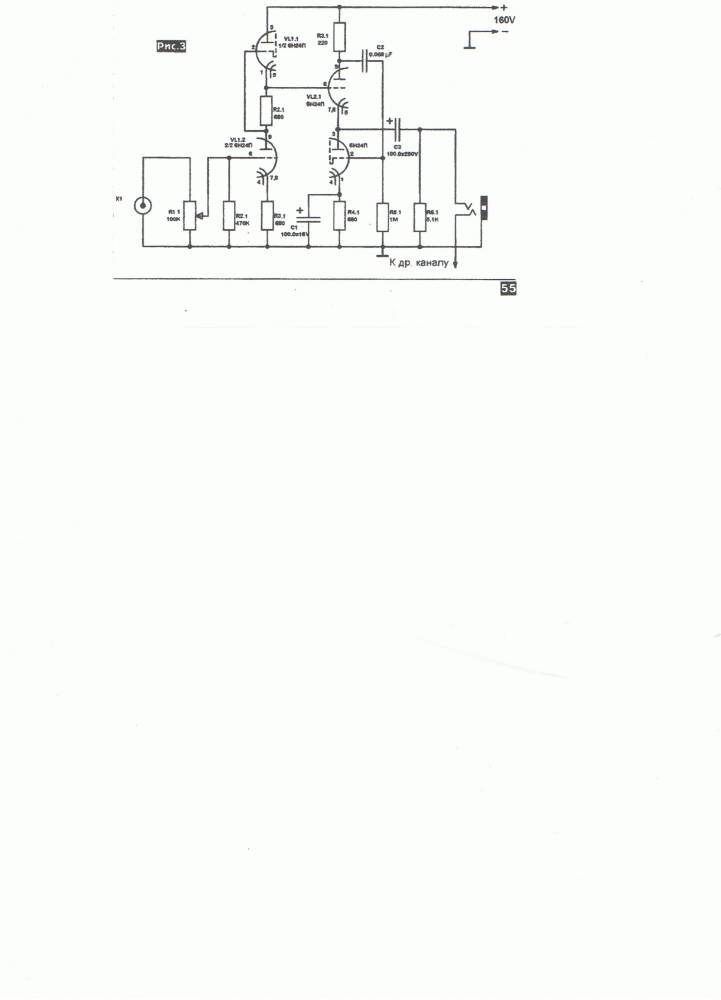

| Хотел бы узнать мнения о такой схеме.
 Добавлено (13.05.2013, 20:13)
---------------------------------------------
В описании сказано, что в этом варианте на выходе первого каскада автоматически устанавливается половина напряжения анодного питания.
|
|
| | Вт, 14.05.2013, 16:59 | Сообщение # 112
|
Gaich Пользователи Активность: 24
| уважаемый маэстро,собрал усь по этой схеме,вроде все прекрасно,но смущает один момент для питания поставил транс ТП 110 мощностью 100Вт. уж больно он грамозог в получившейся конструкции так вот такой вопрос поскольку кроме звукогого ТВК 70 л2,у меня нет больше трансов можно ли его установить взамен,перемотав вторичку на 140в.или какие можно применить варианты в данном случае ?
|
|
| | Вт, 14.05.2013, 17:43 | Сообщение # 113
|
grant Пользователи Активность: 304
| Я для своего усилителя перематывал ТП-20-14. Если будет нужно могу скинуть расчёт. Но самый простой вариант заказать транс TorAN-15 на сайте www.istok2.com "Исток-2" радиолампы почтой. Стоит всего 360 руб. Я у них беру лампы, ламповые панели и транс такой прикупил посто потому, что не хватало до суммы заказа. Они заказы на сумму меньше 800 руб. не выполняют. А транс ещё пригодится. Сейчас заказал новый по отдельному расчёту на 25 ватт, на три вторичных обмотки. Обойдётся в 650.
поправил grant - Вт, 14.05.2013, 17:44 |
|
| | Вт, 14.05.2013, 19:43 | Сообщение # 114
|
Gosha1968 Друзья Активность: 580
| Цитата (grant) Хотел бы узнать мнения о такой схеме.
УУ! Ца те вообщще двойной Лофтин. Ну я тут пас, хотя если подумать можно настроить. Дело в том что тут вся схема работает как единое целое. grant,
|
|
| | Ср, 15.05.2013, 06:30 | Сообщение # 115
|
grant Пользователи Активность: 304
| Понял, спасибо. Буду пробовать. Добавлено (15.05.2013, 06:30)
---------------------------------------------

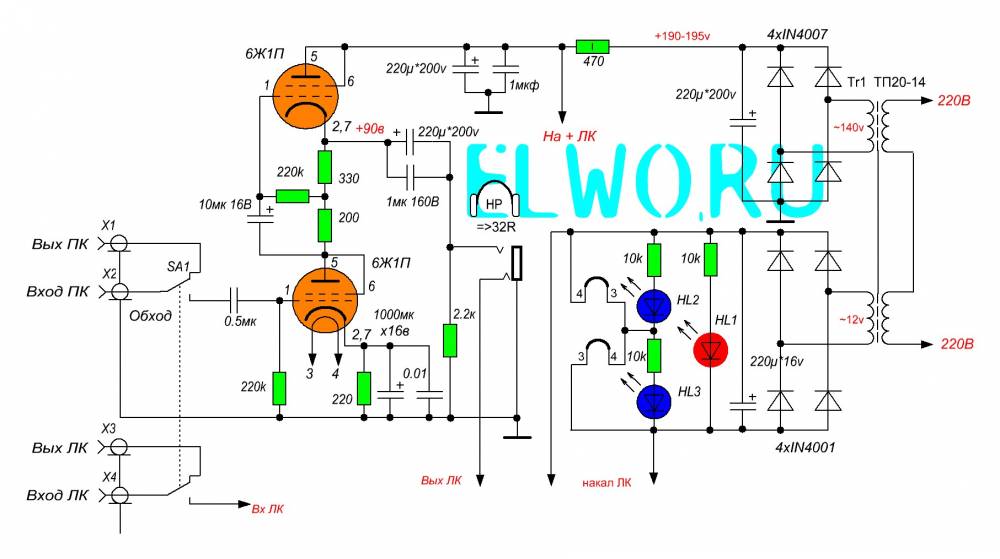

феска, Если у меня не получится настроить этот двойной Лофтин, как думаешь возможно ли состыковать твою схему с моим трансфотматором и фильтром питания? Анод на трасе 170 В, после фильтра 215. Накал постоянный, стабилизированный 6 вольт. И ещё какое переменное сопротивление на входе?
|
|
| | Ср, 15.05.2013, 08:49 | Сообщение # 116
|
феска Друзья Активность: 3627
| grant, питание подойдет, лофтин вряд ли настроишь только время потеряешь)), по входу если будешь ставить переменик то любой выше 47ком (хотя наверное и выше 10ком будет в норме)
|
|
| | Чт, 16.05.2013, 19:07 | Сообщение # 117
|
grant Пользователи Активность: 304

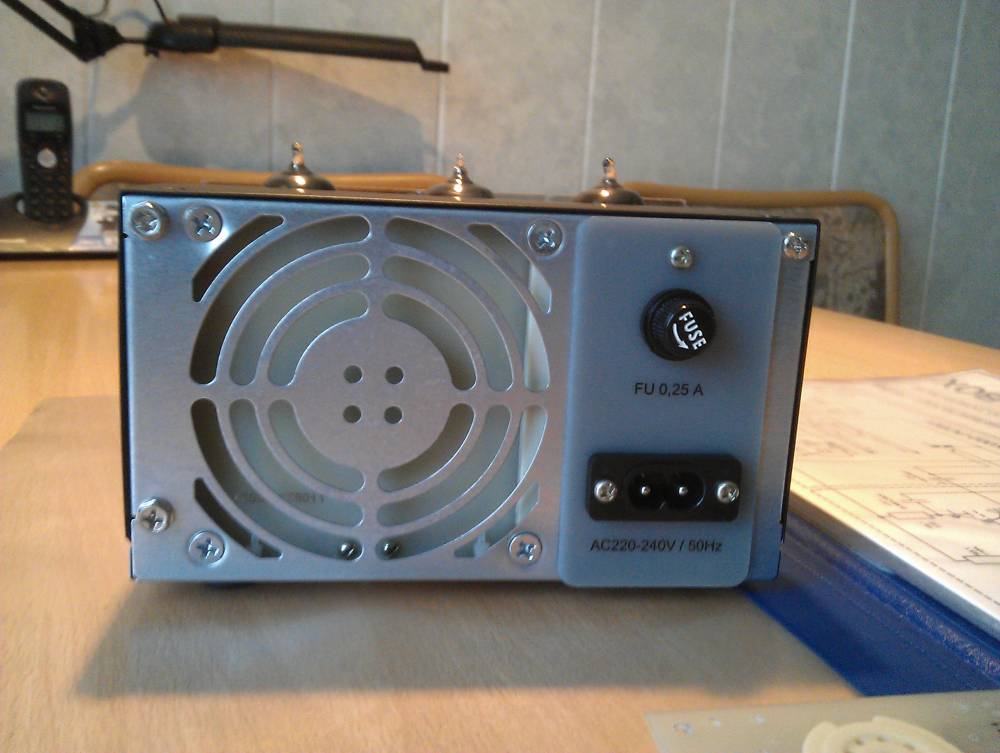

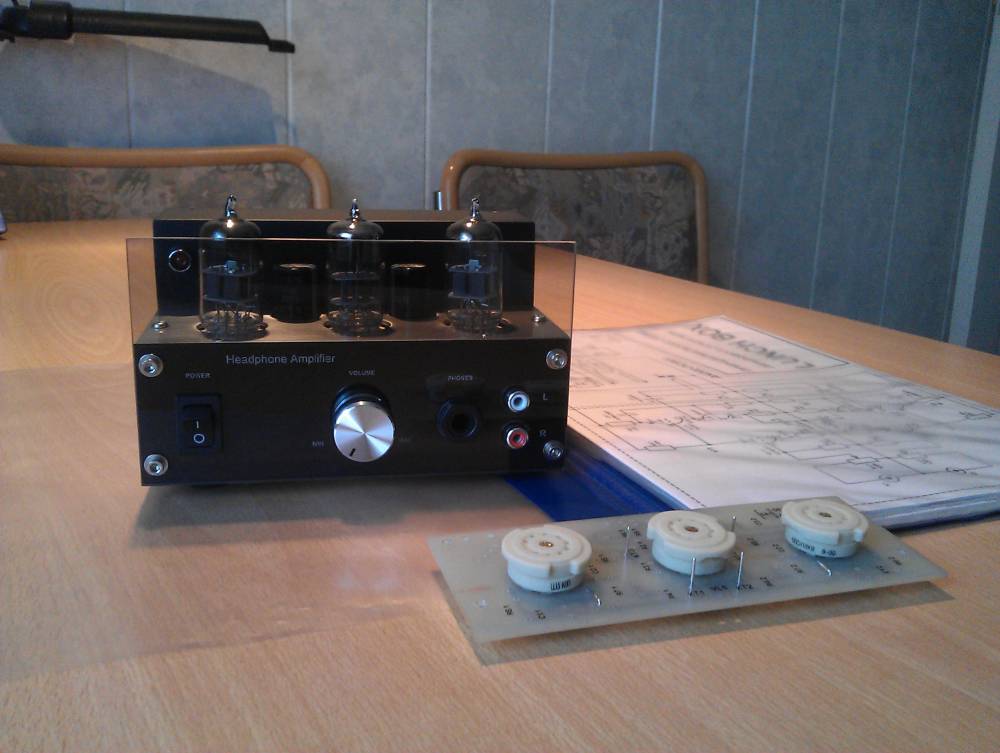

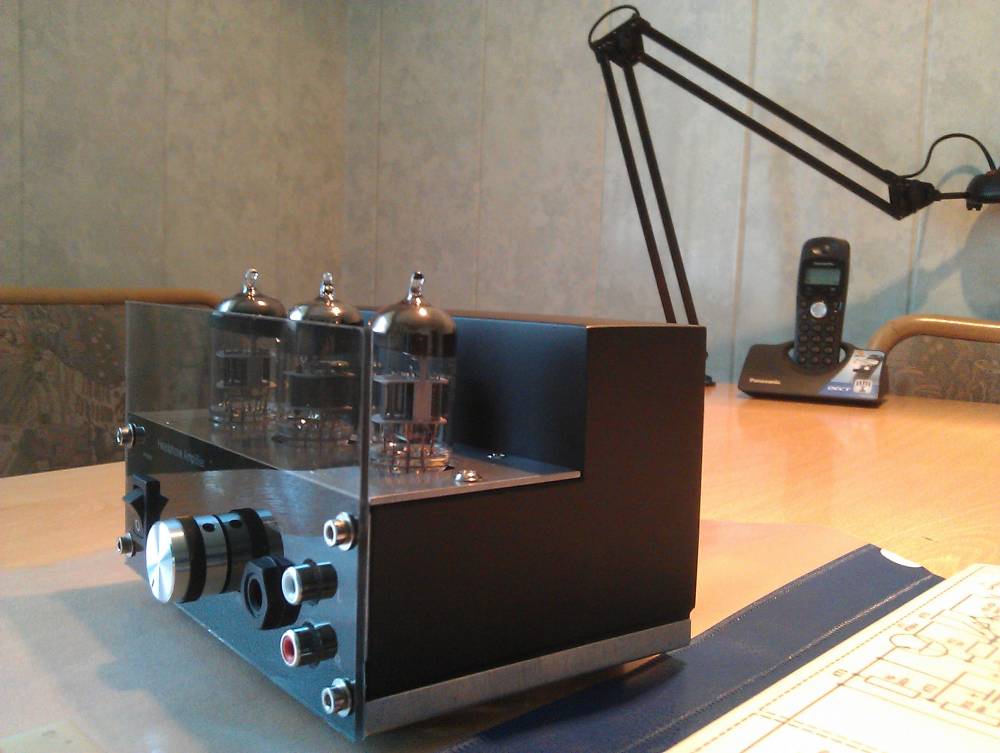

| Ну всё, свершилось. Вчера вечером мне позвонили из магазина радиодеталей и сказали, что они получили заказанный мною переменный резистор. Сегодня с утра я помчался его выкупать и сразу же засел за сборку. Что бы этот резистор поменять нужно разобрать практически всё, разве, что ножки с корпуса не снимал. Но пока я его ждал - успел закончить всё, что остовалось не сделанным. Вот что в итоге у меня получилось.

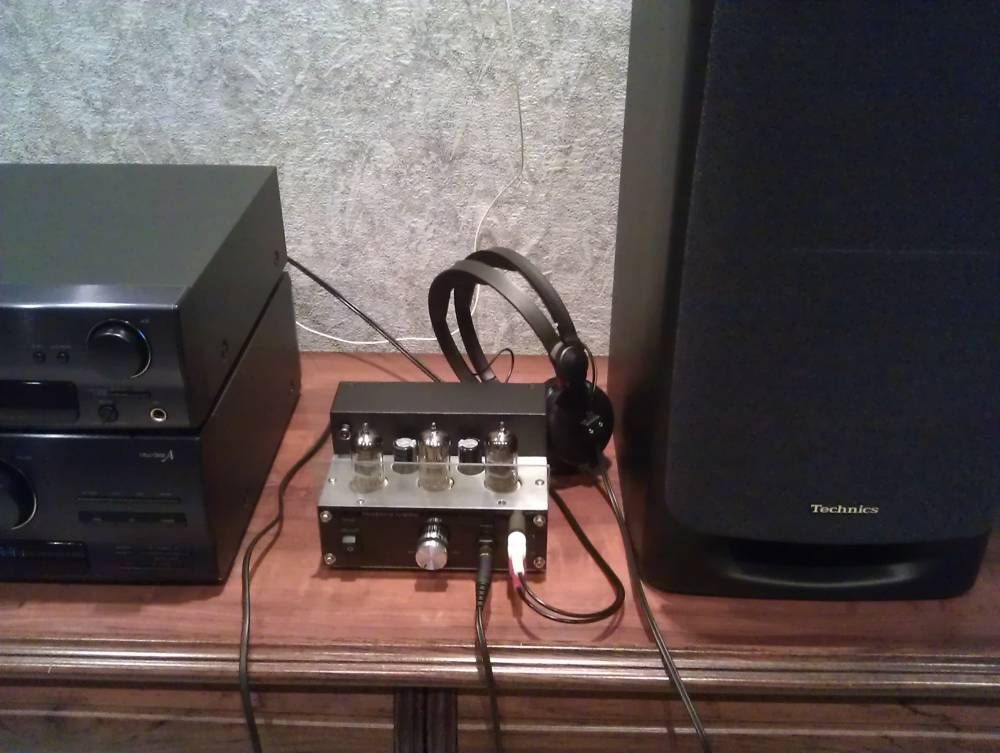

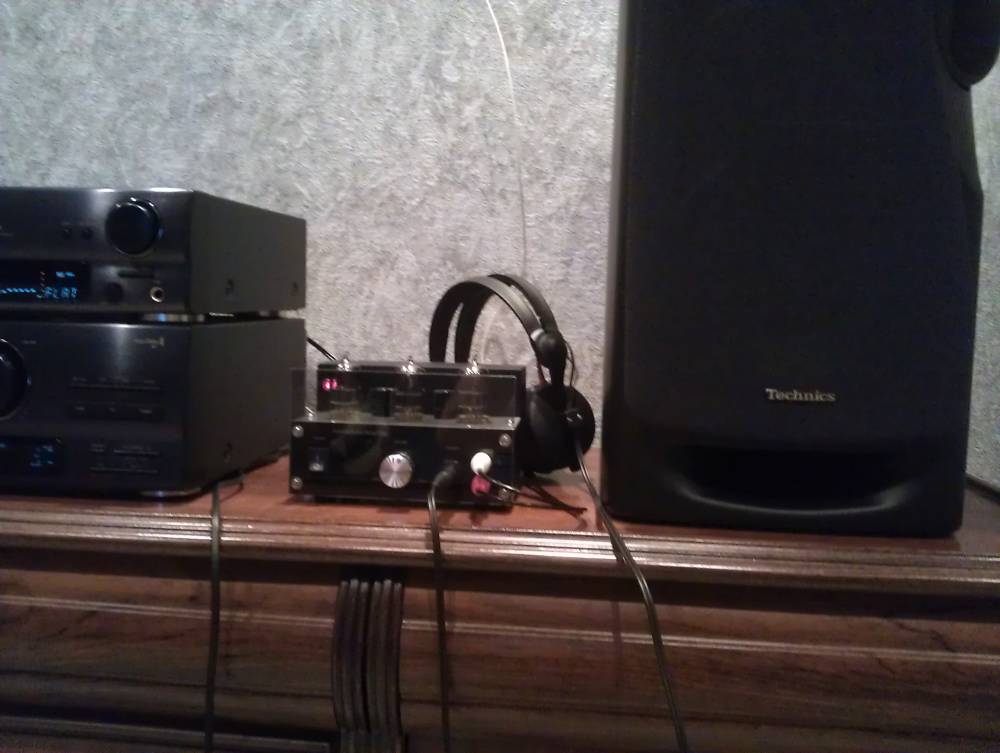

И так сошлось, что после обеда мне позвонили из службы доставки. Пришли заказанные мною наушники Sennheiser HD 25-1-II. Проверил всё сразу. Звук великолепный, никакого фона, я во всяком случае не слышу. И голос и все музыкальные инструменты звучат так, что я и не предполагал, что мои записи могут так звучать, хотя и муз. центр у меня не самый плохой. По-видимому, тот фон, который я слышал во время настройки возникал из-за длинных неэкранированных проводов от входа через переменник и на сетку первой лампы. И трансформатор во время настройки у меня лежал горизонтально, а в корпусе он стоит вертикально и наполовину закрыт вершней крышкой. Но честно, без хвастовства, звучит хорошо.
поправил grant - Пт, 17.05.2013, 07:29 |
|
| | Чт, 16.05.2013, 21:21 | Сообщение # 118
|
-igRoman- Друзья Активность: 1198
| Зелень
За прямые руки, не ожидал!!!!! просто вау (я выбираю журнал по обложке)
поправил -igRoman- - Чт, 16.05.2013, 21:22 |
|
| | Чт, 16.05.2013, 21:34 | Сообщение # 119
|
MAESTRO ^ Активность: 5564
| Красава, выглядит солидно! Ждём подробную статью...
|
|
| | Чт, 16.05.2013, 21:37 | Сообщение # 120
|
grant Пользователи Активность: 304
| Спасибо. Весь вечер сижу слушаю, не могу оторваться. Фона нет. Вот нет и всё. Звук просто кристальный. Пробовал одни и те же записи через лампач и муз. центр. И понял, что после лампового звука "Техникс" не дотягивает, звук как бы не умытый, что-то не то. А раньше я этого не замечал. И по громкости он проигрывает. Даже Сенхи на 70 ом начинают раскрываться на пределе громкости.
|
|
