Ламповый усилитель для наушников
|
|
| | Вт, 07.05.2013, 18:43 | Сообщение # 101
|
grant Пользователи Активность: 304
| Gosha1968, Заказываю ТОР с параметрами: анод - 170 В, 0.1 А, накал 6,3 В, 1,5 А. Надеюсь, что на 4 лампы хватит. Правда подтверждения по цене и габаритам пока нет. И ещё, что думаешь о такой схеме.
|
|
| | Ср, 08.05.2013, 12:12 | Сообщение # 102
|
феска Друзья Активность: 3627
| товарищ мой собирал эту схему капризная больно от шумов так и не ушёл наушники 300 ом
|
|
| | Ср, 08.05.2013, 16:02 | Сообщение # 103
|
MAESTRO ^ Активность: 5564
| Капризная потому что каскады с непосредственной связью.
|
|
| | Пт, 10.05.2013, 18:29 | Сообщение # 104
|
grant Пользователи Активность: 304
| Вчера разжился у родственника телевизионным стабилизатором напряжения СН-200 "Жигули". Привёл в порядок, почистил, заменил негодный сетевой шнур.
Теперь за входное напряжение спокоен. Надёжная вещь.
|
|
| | Пн, 13.05.2013, 11:15 | Сообщение # 105
|
Gaich Пользователи Активность: 24
| здравствуйте -igRoman-,я тут собрал усь для наушников Добавлено (13.05.2013, 11:15)
---------------------------------------------
по данной схеме,все прекрасно но вот хотелось бы транс питания разместить какой нить по компактнее и по легче,есть один твк наподобии твз1-9 так вот можно ли его перемотать на 140в. и использовать в данной схеме для питания???
|
|
| | Пн, 13.05.2013, 11:18 | Сообщение # 106
|
Gaich Пользователи Активность: 24

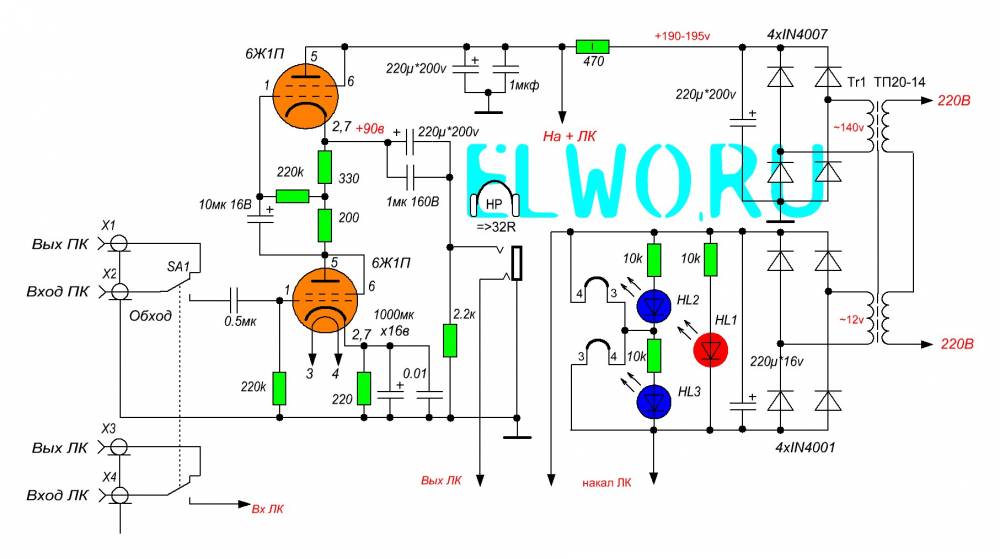

| вот эта схема
|
|
| | Пн, 13.05.2013, 11:33 | Сообщение # 107
|
grant Пользователи Активность: 304
| Эту схему я знаю, её делал igRoman, я с неё начинал выбор схемы для повторения, но по ряду причин мне от неё пришлось отказаться. Вот сейчас, когда начинаю новую конструкцию возьму из неё переключение входа и подсветку ламп снизу.
|
|
| | Пн, 13.05.2013, 12:37 | Сообщение # 108
|
феска Друзья Активность: 3627
| её делал я схема отличная
|
|
| | Пн, 13.05.2013, 13:42 | Сообщение # 109
|
grant Пользователи Активность: 304
| Меня остановило то, что она на низкоомную нагрузку. Кто знает, подскажите. Заказываю переменный резистор ALPS. Ручка диаметром 30 мм под вал со шлицами. А такие APLSы оказывается только с дискретным ходом. Что предпочтительнее - поменять ручку под резистор с плавным ходом, но для них ручек такого диаметра нет, или и дискретный тоже ничего?
|
|
| | Пн, 13.05.2013, 16:04 | Сообщение # 110
|
феска Друзья Активность: 3627
| 32 ома это минимальная нагрузка можно и 300 ом
|
|
