| | Вс, 19.06.2011, 19:10 | Сообщение # 381
|
-igRoman- Друзья Активность: 1198
| Quote (ASDFG123) раздвинул витки
Увеличилась частота
Quote (ASDFG123) начинаю искать с диапазона 87.5
Логика не прослеживается, четко нужно понять механизм как определить частоту, фотка ничего недает, и вообще как вы по внешнему виду определяете частоту???
Есть хорошая брошюрка именно по настройке передатчиков, сие дело уместилось в 10 листов. Но только в скане. Автора могу уточнить.
И на выходе стоит низкочастотный дроссель от импульсных источников, видно с материнки - это кчему????? Наверно не зря именно такие ставят. И частоты в БП в сотни раз меньше.
Quote (ASDFG123) а у тебя какая частота ?
Порядка 110-115 мгц, это только с кондером 10пф, но на ФМку опускается легко....
|
|
| | Вс, 19.06.2011, 20:54 | Сообщение # 382
|
ASDFG123 Пользователи Активность: 59
| -igRoman-, у меня на первом жуке при 15пик и 8 витках (очень раздвинутых) 108МГц у Cosmogor, 10 пик 8 витков - 90мгц, формула расчета примерно 1/корень из индуктивности и емкости кондеров 4 и 5, вот к чему, у тебя с4 походу мал и частота повыше, если б конденсаторы были одинаковые частоту можно определить по виду катушки.
по брошуре, не затруднит выложить на фаилобменики ? многим полезно будет
Quote (-igRoman-) И на выходе стоит низкочастотный дроссель от импульсных источников, видно с материнки - это кчему????? Наверно не зря именно такие ставят. И частоты в БП в сотни раз меньше.
у меня дросель самодельный. На компах тип таких ставят http://www.cooperindustries.com/content....ies.pdf
поправил ASDFG123 - Вс, 19.06.2011, 20:55 |
|
| | Пн, 20.06.2011, 12:18 | Сообщение # 383
|
-igRoman- Друзья Активность: 1198
| Quote (ASDFG123) -igRoman-, у меня на первом жуке при 15пик и 8 витках (очень раздвинутых) 108МГц у Cosmogor, 10 пик 8 витков - 90мгц
Да я не парюсь по этому вопросу, мотал катуху на диаметре 2,8 мм. Какая разница!!!!, кому как удобно. И не надо никаких корней, - частотомер с приемником рулит.
По внешнему виду никто не определяет на какой частоте работает передатчик. И второе - читаешь не внимательно, даже монтаж добавляет дополнительные емкости (паразитные связи) поэтому и разброс по деталям.
Quote (ASDFG123) у меня дросель самодельный. На компах тип таких ставят
На каких нафик компах????!!!!
Еще раз читай, как в первом классе.
И сам ответь к какому типу будет относится твой дроссель.
http://bibliotekar.ru/enc-Tehnika/80.htm
http://traditio.ru/wiki/%D0%94%D1%80%D0%BE%D1%81%D1%81%D0%B5%D0%BB%D1%8C_%D0%B2%D1%8B%D1%81%D0%BE%D0%BA%D0%BE%D0%B9_%D1%87%D0%B0%D1%81%D1%82%D0%BE%D1%82%D1%8B
ht tp://ra4foc.narod.ru/hf/other/hf_dros.html
|
|
| | Пн, 20.06.2011, 12:32 | Сообщение # 384
|
ASDFG123 Пользователи Активность: 59
| ты сам начал про материнки разговор!
дроссель уже перепаял
|
|
| | Пн, 20.06.2011, 12:50 | Сообщение # 385
|
-igRoman- Друзья Активность: 1198

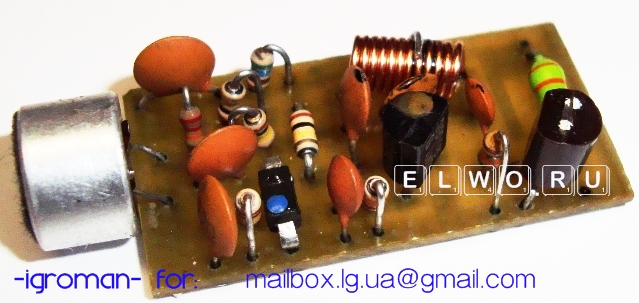

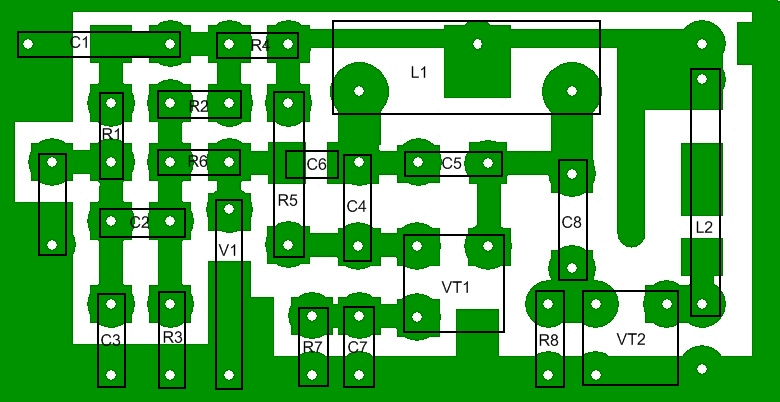

| Еще один из вариантов переделки. (Переделка ту)
Изменение в основном коснулось НЧ части жука. Больших усилений нужно не всегда, поэтому было принято решение убрать вообще усилитель НЧ, и посмотреть, что из выйдет из этого рая.
А не тут то было, чувствительности оказалось предостаточно, хорошо прослушивается помещение целиком. Даже сформировался некий акустический тест- кварцевые эл. механические часы, слышимость превосходная.

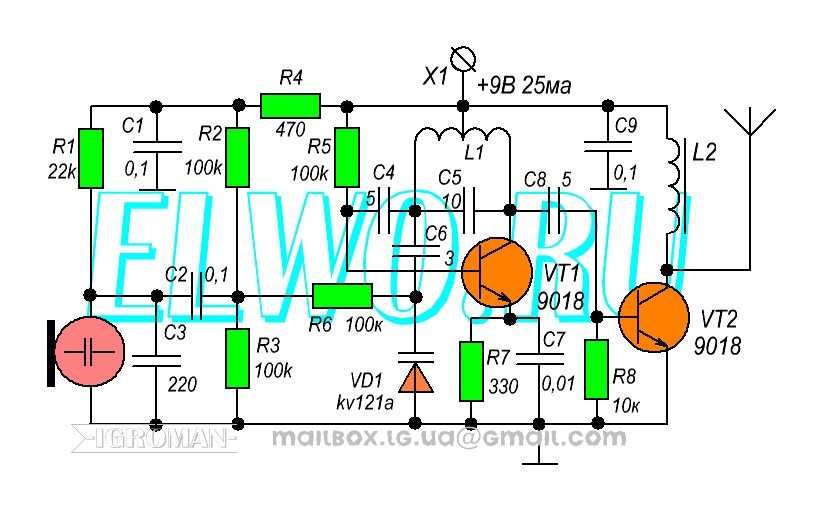

Схема
Здесь не стоит забывать, что чувствительность напрямую будет влиять от качества самого микрофона (придется попробовать несколько экземпляров). Выходная мощность, чувствительность по микрофону, частота передачи - совпали с первым вариантом, (оригиналом) жука MAESTRO
Только несколько по уменьшилась плата, и микрофонный акустический перегруз отсутствует, вблизи очень громко, но нет даже намека на искажения.
Это сразу было принято во внимание, и задача с экспериментом решилась просто.
От марки варикапа и от емкости конденсатора С6, жук элементарно превращался в радиомикрофон. Чувствительность по микрофону падала в разы, схема свободно бралась руками. Получалась чистая речь, порядка 30-50см. Можно было и проще поставить потенциометр и не парить моск, но это кому как...
А главное нет шума, в приемнике тишина, слушать помещение одно удовольствие.
Quote (-igRoman-) P.S Надписи на схемах и фото, это не некий выпендреж, это скорей копирайт (авторские права этого сайта). Не приятно лицезреть на другом ресурсе наши разработки, и мало того коменты в адрес крутого чувака. |
|
| | Пн, 20.06.2011, 16:31 | Сообщение # 386
|
ASDFG123 Пользователи Активность: 59

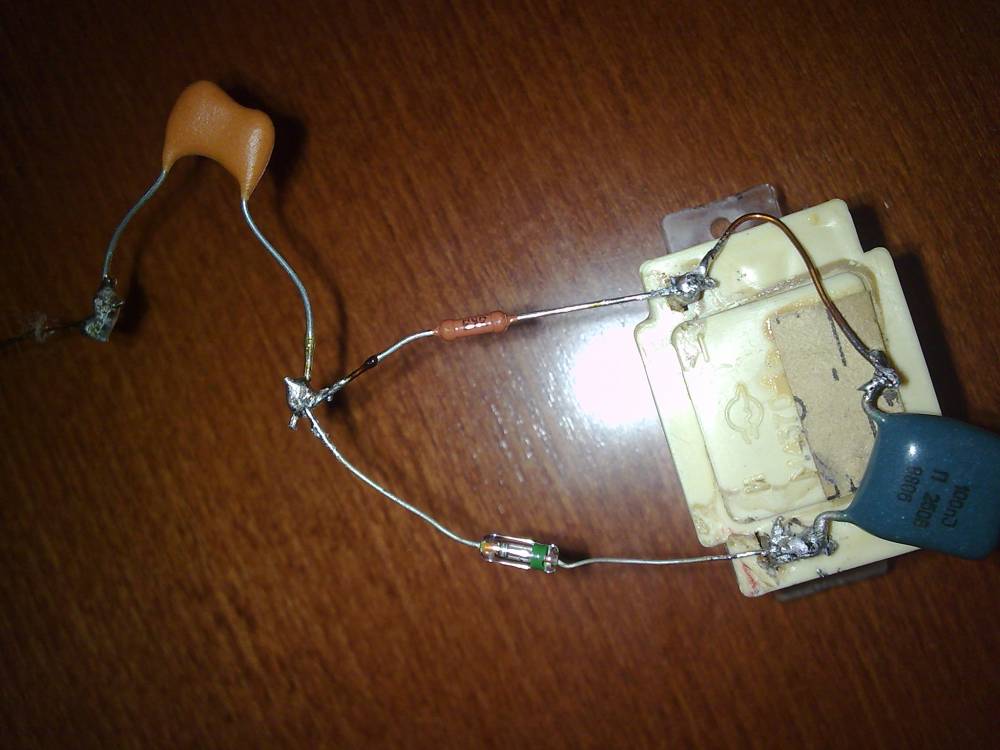

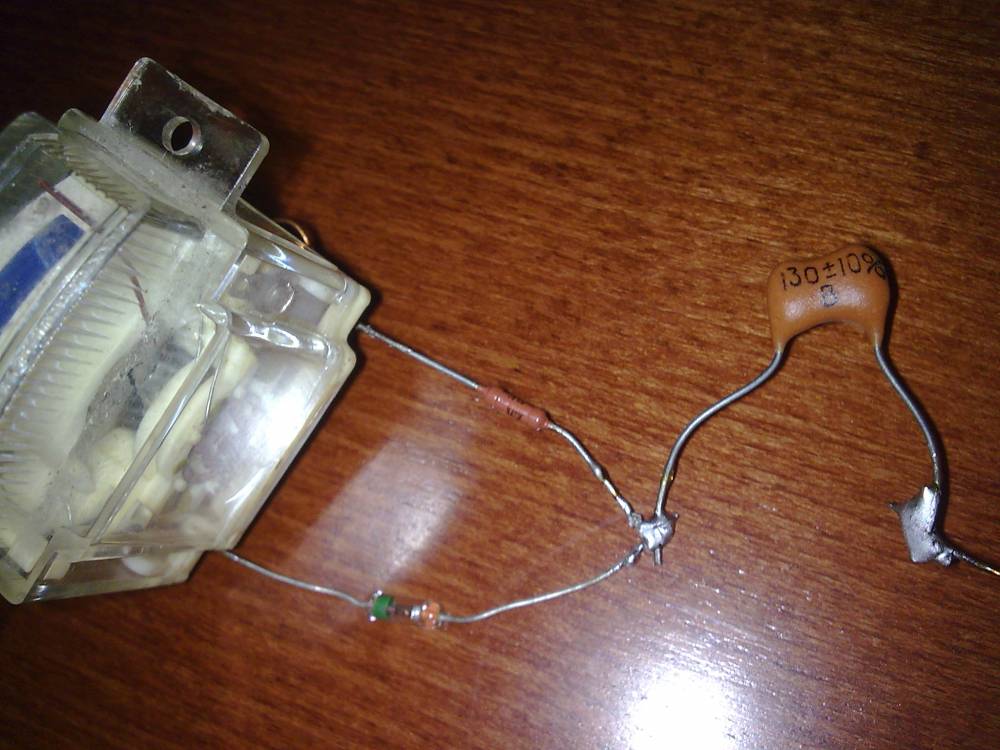

| MAESTRO, спаяли детектор, 160пкФ, 3.3кОм резистор, 100нФ, и диод д9ж (пробовали разные) отклонение стрелки 0.5 мм от двух соток на вызове! от рабочего жука 0 реакции. В какую сторону номиналы менять, для большей чуствительности?
п.с. если с5 поставить 7пик, генерация не пропадет? на ПОС ведь влияния он не оказывает
поправил ASDFG123 - Пн, 20.06.2011, 16:33 |
|
| | Пн, 20.06.2011, 17:22 | Сообщение # 387
|
-igRoman- Друзья Активность: 1198
| http://elwo.ru/forum/50-49-2
|
|
| | Сб, 25.06.2011, 18:39 | Сообщение # 388
|
Cosmogor Пользователи Активность: 199

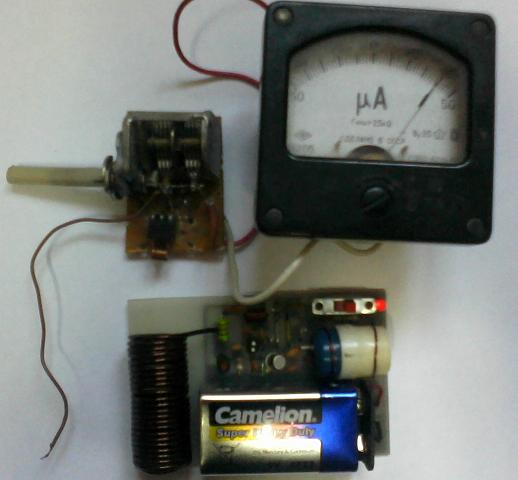

| ASDFG123, вот смотри чем я замеры ВЧ делаю.
Спаял на скорую руку правда он у меня не детектор ВЧ, а резонансный волномер.
Но тоже неплохо ловит ВЧ составляющую радиомикрофона.
|
|
| | Сб, 25.06.2011, 21:20 | Сообщение # 389
|
ASDFG123 Пользователи Активность: 59
| Cosmogor, а какая схема ? явно поболее чем My WebPage
поправил ASDFG123 - Сб, 25.06.2011, 21:20 |
|
| | Сб, 25.06.2011, 23:03 | Сообщение # 390
|
Cosmogor Пользователи Активность: 199
| ASDFG123, а схема простая до нельзя, ну почти как
My WebPage . Да и антенна не такая, а просто кусок провода 10см., но в основном пользуюсь прибором без антенки
|
|
