Обсуждаем различные схемы самодельных жучков. Читаем здесь о настройке, замене и назначении деталей жучка.
|
|
| | Пн, 06.06.2011, 12:40 | Сообщение # 361
|
ASDFG123 Пользователи Активность: 59
| Cosmogor, MAESTRO,
посоветуйте приемник на который можно принять сигнал выше 108 МГц. Реально работающий хороший, желательно чтоб на микросхеме супергетородина.
седня растянули катушку поймали на 107.8 МГц ну это точно не гармоника уход на 0.1 МГц вызывает резкое снижение сигнала. На открытой местности добились 35 метров зона отличного сигнала и на 60-70 м его пропадание.
R6 взяли 50 , 100 , 200 Ом но их впаивать завтра будем, важнее то что нужен приемник за 108 МГц т.к у нас диапазон забит радиостанциями.
Но жук силен: даже музыку на своей частоте перебивает и первый канал тоже
|
|
| | Пн, 06.06.2011, 13:50 | Сообщение # 362
|
MAESTRO ^ Активность: 5564
| Взять любой толковый промышленный ФМ приёмник и растяжением контура гетеродина поднять его частоту.
|
|
| | Пн, 06.06.2011, 22:03 | Сообщение # 363
|
Cosmogor Пользователи Активность: 199
| Полностью поддерживаю MAESTRO
|
|
| | Вт, 07.06.2011, 13:49 | Сообщение # 364
|
flash Пользователи Активность: 69
| MAESTRO, подскажите:
1.на каких частотах использовать?
2. конденсаторы на какое напряжение ставить? ( в схеме не указано)
3. Собирать ориентроваясь на номиналы радидеталей, указанные на схеме, или в описании?
Спасибо.
|
|
| | Вт, 07.06.2011, 16:10 | Сообщение # 365
|
ASDFG123 Пользователи Активность: 59
| так в этом и загвоздка что нету толковых , только китайские с которыми дедки ходят по улицам
а как вам OE-AREMIR ?
|
|
| | Вт, 07.06.2011, 18:20 | Сообщение # 366
|
MAESTRO ^ Активность: 5564
| flash, если ты о жуке, то конденсаторы на любое самое низкое напряжение (электролит - на 16В), в схеме всё правильно, а в описании указан допустимый разброс номиналов.
С приёмником надо экспериментировать, OE-AREMIR - это приемник, что представляет собой супергетродин с двойным преобразованием частоты, позволяющий принимать сигналы любительских УКВ ЧМ радиостанций в полосе 145... 146 МГц. Жук работает в широкополосной модуляции, а этот приёмник - в узкополосной. Не пойдёт.
|
|
| | Вт, 14.06.2011, 12:32 | Сообщение # 367
|
-igRoman- Друзья Активность: 1198
| Внесу малость и я свою лепту.
Эксперименты с передатчиком MAESTRO,
Ранее были опубликованы результаты
/Среда, 18.05.2011, 11:59 | Сообщение # 288/

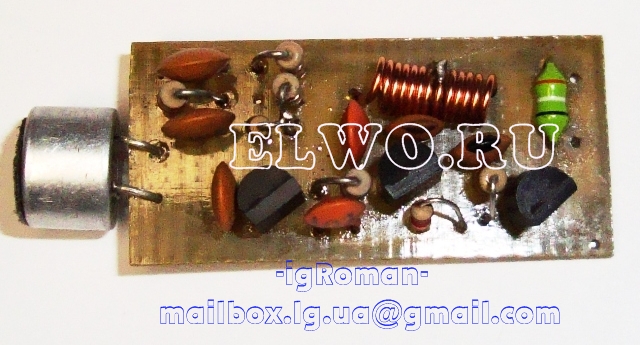

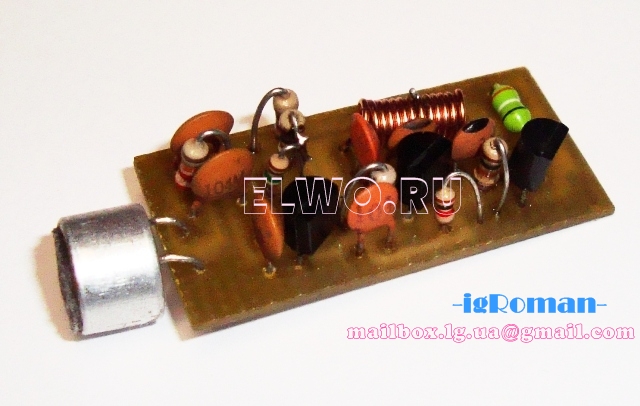

Quote (-igRoman-) MAESTRO, юзал твою схему, результат получился не плохой. При 10,5 вольтах и 24мА, сто метров на телефон!!!! дальше забор. Это же расстояние на Деген - со сложенной телескопичкой, только одно звено.
На Китайский сканер Мамба, на 100 метрах, один из трех попыток когда ухватил, ближе вопросов нет.
Чувствительность по микрофону УУУУУХХХХ!!!

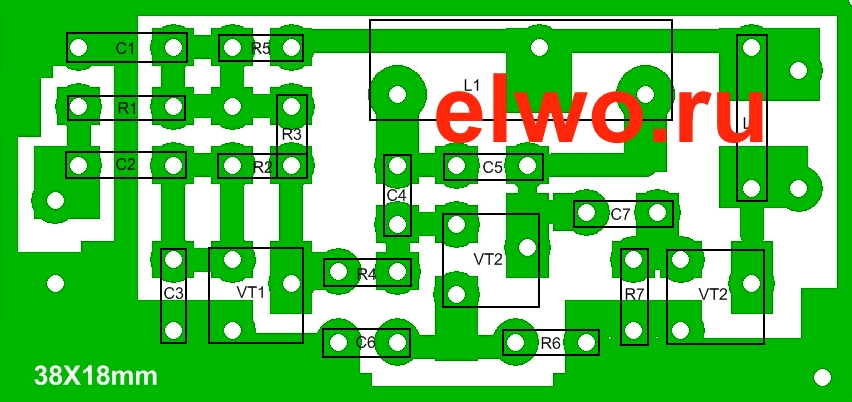

Но далось это дело не легко, два дня потратил на настройку, установку режимов.... Для новичков - туго. Плата 40х18мм.
В чем заключалось туго. С первого раза не удалось вогнать в режим УНЧ, оказался гадюка критичен к напряжению. Сделал проще, переделал смещение, и вопрос отпал сам собой.

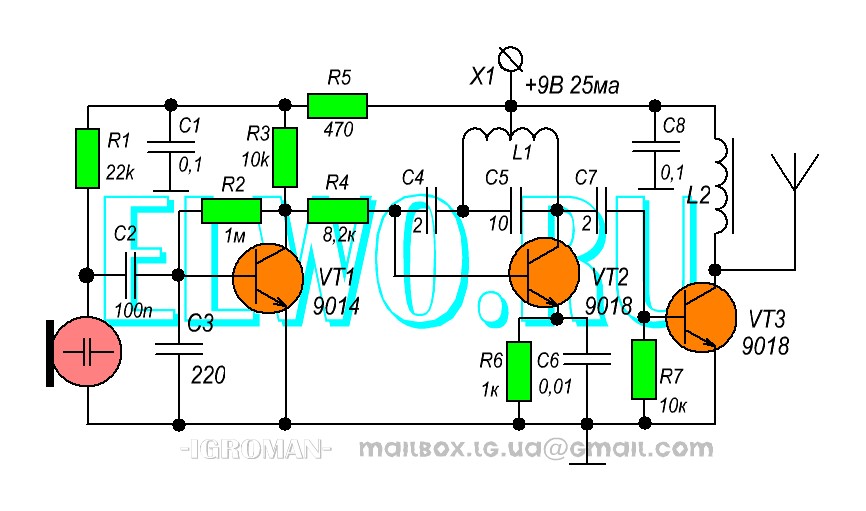

Не стал показывать участок схемы, дабы вопросов не оберешься, - схему перерисовал, под себя.
Генератор запустился без каких либо, только заметил одну фишку, - ток потребления генератором зависил и от конденсатора обратной связи. Пришлось уменьшать емкость, с монтажом получилось 2 пф
Плата разработана не под конкретные размеры, главная задача - проверить на работоспособность и повторить в случае чего.
Питание брал от 7 пальчиковых аккумуляторов, при хорошо заряженных напряжение было порядка 10 вольт.
Практически схемное решение и параметры оказались как у автора, за исключением некоторых номиналов и способа смещения каскада усиления. Не плохая акустическая чувствительность, порядка 5-8 метров, Чего не скажешь вблизи. Короче остался и доволен и нет........
Продолжение следует.
P.S Надписи на схемах и фото, это не некий выпендреж, это скорей копирайт (авторские права этого сайта). Не приятно лицезреть на другом ресурсе наши разработки, и мало того коменты в адрес крутого чувака.
|
|
| | Ср, 15.06.2011, 07:15 | Сообщение # 368
|
Cosmogor Пользователи Активность: 199
| Quote (-igRoman-) Внесу малость и я свою лепту.
-igRoman-, похвально  , а печатку в *.lay можешь выложить?
ну или в другом формате.
Насчёт копирайта, полностью поддерживаю  так и надо делать.
|
|
| | Ср, 15.06.2011, 08:22 | Сообщение # 369
|
MAESTRO ^ Активность: 5564
| Quote (-igRoman-) Не плохая акустическая чувствительность, порядка 5-8 метров, Чего не скажешь вблизи.
Да, в некоторых случаях если близко говорить от микрофона - возможны небольшие искажения. Но тут уже надо выбирать - либо жучок, либо радиомикрофон. Если вводить АРУ схема усложнится в полтора раза. 2пика - это конечно авангардизм. У меня и на 5пик уже не запускались. Так что это скорее исключение...
|
|
| | Ср, 15.06.2011, 12:11 | Сообщение # 370
|
Cosmogor Пользователи Активность: 199
| Вот бы доработать схему, ну чтоб не подбирать резистор R2,
-igRoman-, предложил присоединить R2 к коллектору.
С одной стороны термостабилизация улучшится, усиление немножко упадёт, хотя это не существенно. Всё равно необходим будет подбор R2
|
|
