Жучок ФМ
|
|
| | Вт, 15.12.2009, 13:37 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| РАДИОМИКРОФОН
ПРОСЛУШКА
ТЕЛЕФОННЫЙ ЖУК
КВАРЦОВАНЫЙ ФМ-ПЕРЕДАТЧИК
ЭЛЕКТРОННЫЙ ЖУЧОК
Обсуждаем различные схемы самодельных жучков. Читаем здесь о настройке, замене и назначении деталей жучка.
|
|
| | Вс, 26.06.2011, 10:43 | Сообщение # 391
|
ASDFG123 Пользователи Активность: 59
| Cosmogor, собрал схему My WebPage на кд522 ток антену 40см в 2 витка загнул и... работает  только опять же отклонение от соток в 0.5 мм  я уже почти допаял схему с транзами. тоолько не пойму зачем там 2 диода ? один из них кажись в роли стабистора
|
|
| | Пн, 27.06.2011, 08:15 | Сообщение # 392
|
Cosmogor Пользователи Активность: 199
| Quote (ASDFG123) один из них кажись в роли стабистора
 аха-ха , насмешил
Это детектор с удвоением напряжения
Только ни кому об этом не говори
поправил Cosmogor - Пн, 27.06.2011, 08:19 |
|
| | Пн, 27.06.2011, 09:11 | Сообщение # 393
|
ASDFG123 Пользователи Активность: 59
| ну так уж херово щас обучают
кд522 пойдут туда ? уних 0.71 В падения вместо германиевых у них 0.45 В
и еще нужно ли ставить ограничивающий резистор чтоб индикатор не сгорел ? (50мкА)
|
|
| | Пн, 27.06.2011, 11:15 | Сообщение # 394
|
Cosmogor Пользователи Активность: 199
| Quote (ASDFG123) кд522 пойдут туда ? уних 0.71 В падения вместо германиевых у них 0.45 В
Поставить можно конечно, чувствительность похуже будет, но я не стал бы ставить, ну разве если схема того не требует.Quote (ASDFG123) и еще нужно ли ставить ограничивающий резистор чтоб индикатор не сгорел ? (50мкА)
Выход есть очень простой, подальше от проверяемой схемы.
|
|
| | Вт, 28.06.2011, 13:13 | Сообщение # 395
|
MAESTRO ^ Активность: 5564
| Cosmogor, батарейка слишком прижата к антенне - надо ставить в основании винт М2, чтоб он не давал ей приблизится к проводу менее чем на 1см.
|
|
| | Ср, 29.06.2011, 11:54 | Сообщение # 396
|
-igRoman- Друзья Активность: 1198
| MAESTRO, Отличная получилась статейка, не хватает буквально пяти копеек. MAESTRO, (добавь)

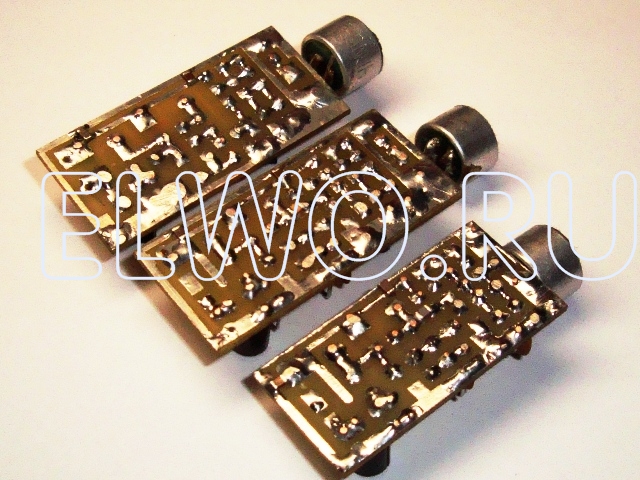

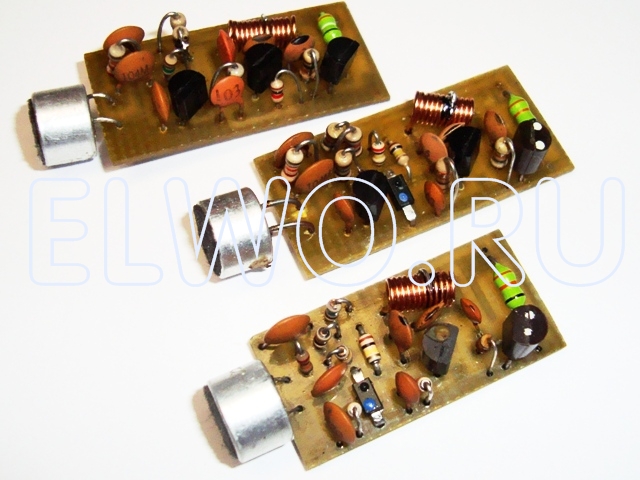

В месте три друга
Это сравнивал ,ну и запечатлел события.
|
|
| | Пт, 01.07.2011, 13:46 | Сообщение # 397
|
ASDFG123 Пользователи Активность: 59
| Cosmogor, для настройки нужно выпаять 3ий транз и дросель и резистор ? аннтену подключить к кондеру 3 пк ? (вторая схема не генерит вообще) в чем может быть дело ? микрофонный усилитель вроде пашет норм, кэ около 3 В когда кричишь 4.8 В
запустил детектор на транзе но для этого пришлось уменьшить сопротивление базового рез. с 200 кОм до 56 ком и то ловит жука если всовывать антену детектора, вовнуть антены жука. ,но да ладно пашет и хорошо
|
|
| | Пт, 01.07.2011, 18:01 | Сообщение # 398
|
Cosmogor Пользователи Активность: 199
| Quote (ASDFG123) для настройки нужно выпаять 3ий транз и дросель и резистор ?
Да можно и не выпаивать

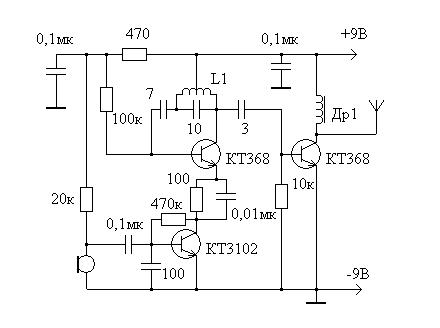

Представляем сверх экономичную схему радиомикрофона
Суть такова:
Т1 открыт совсем маленько и выступает в роли ключа по питанию генератора Т2. С микрофона звуковой сигнал поступает на Т1 и открывает ещё больше транзистор.
Таким образом звук регулирует открытие транзистора,
и этим обеспечивается экономичное потребление батареи, не ухудшая дальность передачи. Т.е батарейки хватает на дольше.
Пока не паял, только в разработке, но думаю работать будет
|
|
| | Пт, 01.07.2011, 19:03 | Сообщение # 399
|
sergey22101979s Пользователи Активность: 3
| Схема на трех транзисторах это конечно же хорошо, но все же лучшего радиопередатчика чем здесь: http://eleronnet.cc.ua/ на дыух транзисторах кт-3102 и п416, я не встречал!
поправил sergey22101979s - Пт, 01.07.2011, 19:05 |
|
| | Пт, 01.07.2011, 19:29 | Сообщение # 400
|
ASDFG123 Пользователи Активность: 59
| Cosmogor, Quote (Cosmogor) С микрофона звуковой сигнал поступает на Т1 и открывает ещё больше транзистор.
П.С. и все таки что проверить на жуке если нет генерации ? катушку поменять ? кондер ПОС ? транзы С9018 368 кончились в магазе
|
|
