Обсуждаем различные схемы самодельных жучков. Читаем здесь о настройке, замене и назначении деталей жучка.
|
|
| | Ср, 15.06.2011, 12:27 | Сообщение # 371
|
-igRoman- Друзья Активность: 1198
| Quote (MAESTRO) 2пика - это конечно авангардизм.
Как бы фишка не в этом, тут емкость видно добавил сам монтаж, две параллельные дороги пика 2-3 добавили.
Quote (MAESTRO) Но тут уже надо выбирать - либо жучок, либо радиомикрофон.
Вот и я об этом, оказался малый полигон, для экспериментов, чувствительность то большая, то чересчур, добавлять Ару не стал.
Решил по другому промодулировать вч генератор.

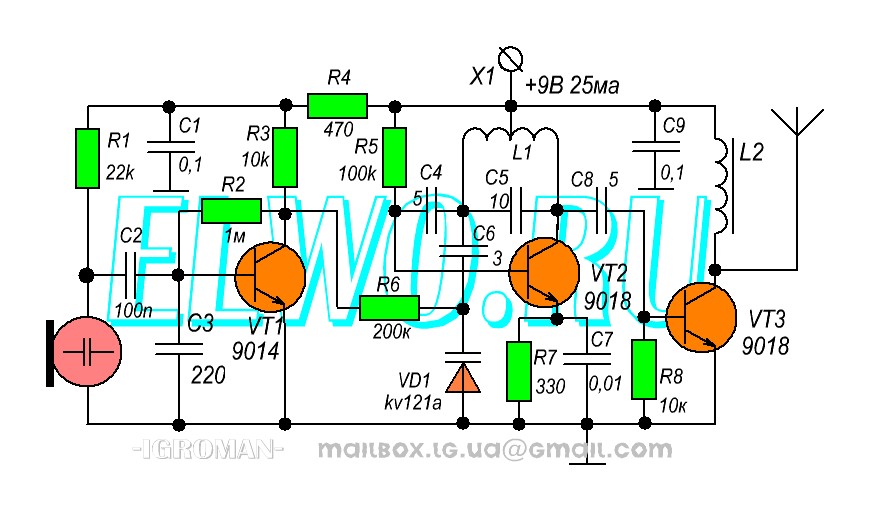

Усилитель НЧ остался штатный, добавилась только цепочка варикап - конденсатор, в задающий генератор. 100% ЧМ модуляция.

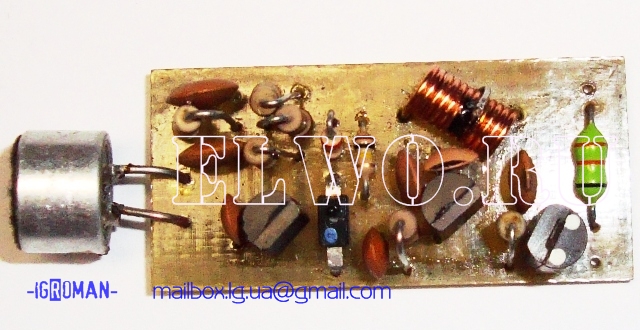

Чувствительность по микрофону скажу даже очень, емкости варикапа оказалось куда предостаточно, при емкости С6 15пф свободно слышен разговор среднего тона в соседней комнате. Акустическая чувствительность в разы превышала от аналогичного варианта, было решено уменьшить емкость, так на 3 пф остановился.
Пробовал с разными варикапами, КВ109-122 разницы особо нет, слабый уровень - емкость С6 увеличиваешь, сильный - уменьшаешь.

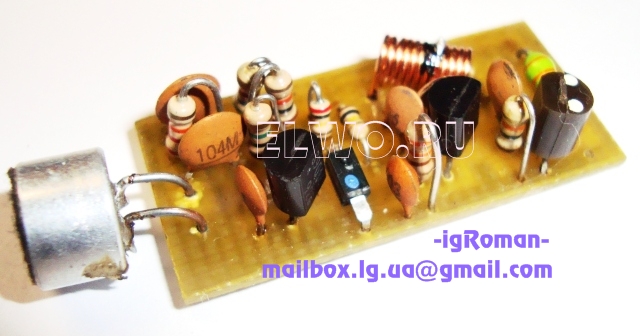

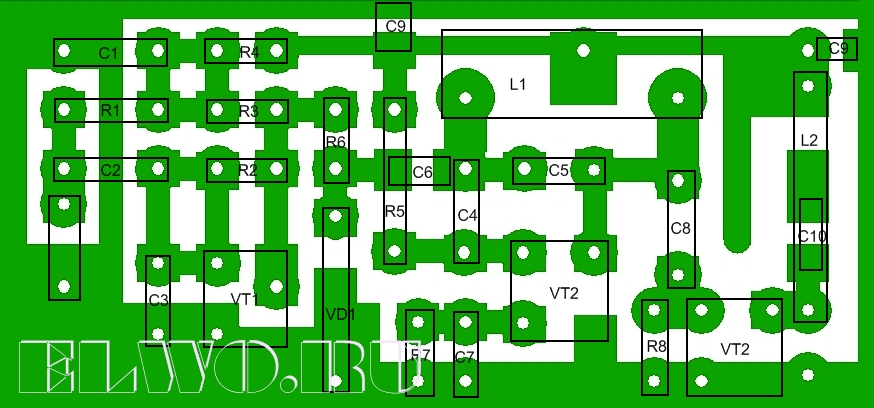

Печатку немного переделал, при тех же размерах. Моточные данные контуров не изменял, примерно даже и частота совпала.
Ухода частоты особо не заметил, свободно брал в руки, любая манипуляция с антенной, но только не в задающий контур. Поместить в экран и будет не хуже кварцованного.
Расстояние уже не проверял, выставил ток оконечного каскада как и в предыдущем варианте, - в лом ходить было, да и волномер показал ту же мощность.
И заметил что, акустический перегруз оказался более приемлем. Получился все же вариант - с большой акустической чувствительностью, только не всегда такое нужно
Продолжение следует......
Quote (-igRoman-) P.S Надписи на схемах и фото, это не некий выпендреж, это скорей копирайт (авторские права этого сайта). Не приятно лицезреть на другом ресурсе наши разработки, и мало того коменты в адрес крутого чувака. |
|
| | Ср, 15.06.2011, 14:07 | Сообщение # 372
|
MAESTRO ^ Активность: 5564
| Да, я тоже в процессе экспериментов понял, что нечего гонятся за такими же варикапами. С разными варикапами - одинаково нормально работает.
|
|
| | Пт, 17.06.2011, 19:55 | Сообщение # 373
|
Cosmogor Пользователи Активность: 199
| Привет всем
Решил повторить схему (насмотревшись на эксперименты -igRomanа- ) , повторил без сучка, без задоринки
Схема прекрасно повторяется, только резистор подогнал R2.
На этот раз он у меня вышел 3М , первый раз вышел 2М. Даже частоту не пришлось подгонять.
Общее потребление схемы вышло 17мА.
Дальность лупит примерно на 200м :)
Уход частоты при снижении питания до 3В не наблюдался.
Схема мне очень приглянулась , спасибо разработчику

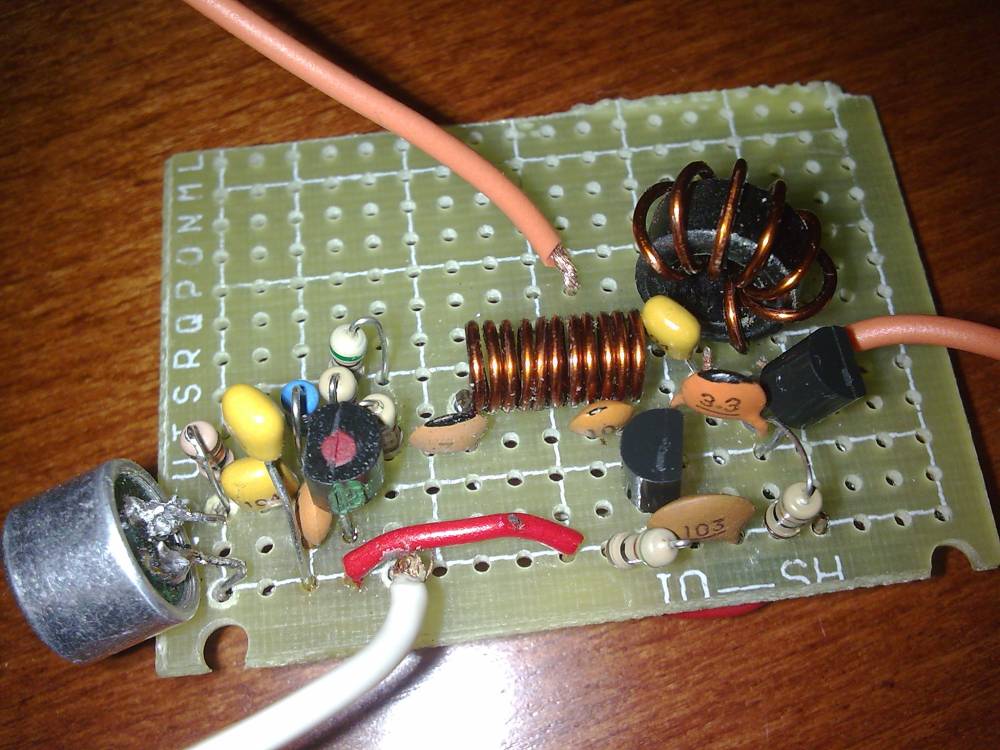

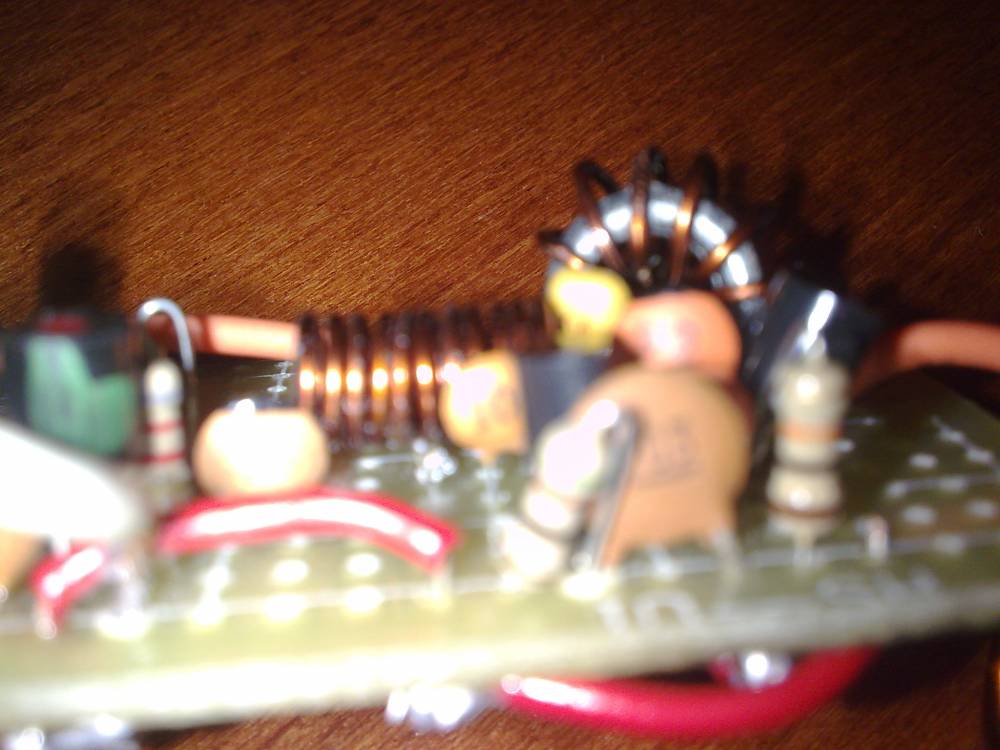

Первый вариант

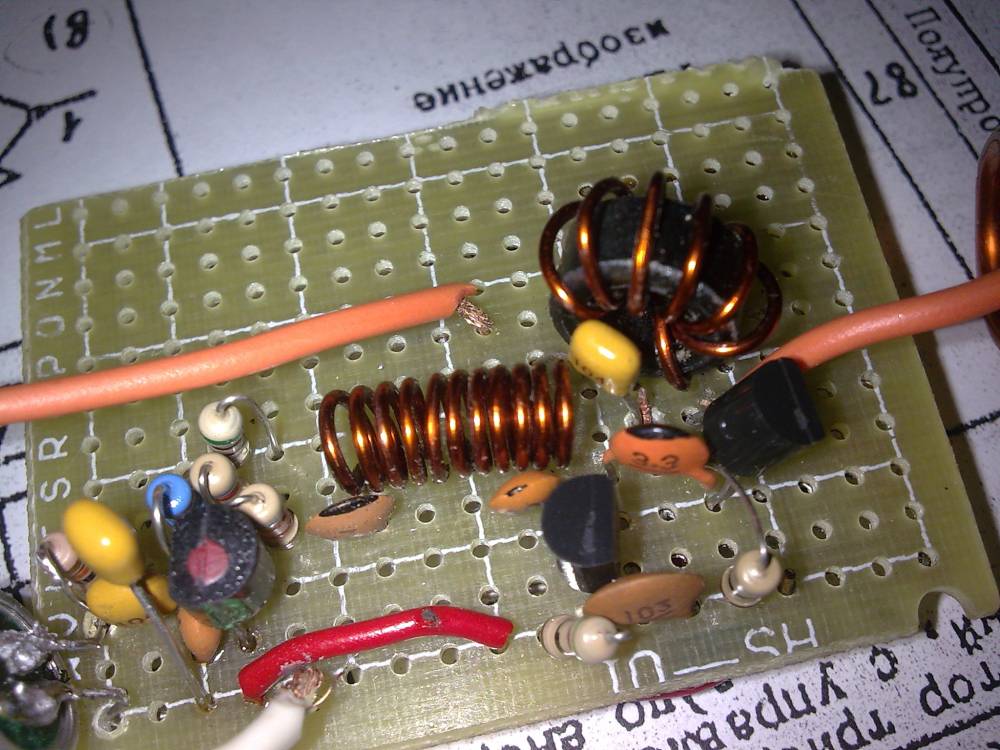

Второй вариант
Схемы очень похожи, но других деталей не было
поправил Cosmogor - Пт, 17.06.2011, 20:12 |
|
| | Пт, 17.06.2011, 19:57 | Сообщение # 374
|
ASDFG123 Пользователи Активность: 59
| Cosmogor, а частота какая ?
щас выложу версию 2 своего
|
|
| | Пт, 17.06.2011, 20:04 | Сообщение # 375
|
ASDFG123 Пользователи Активность: 59

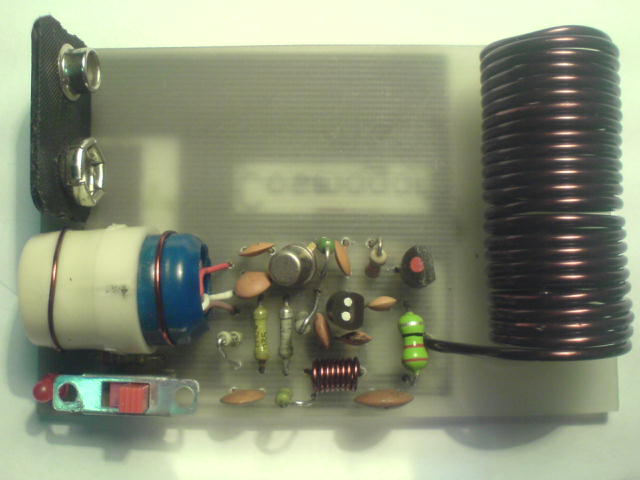

| тут в микрофонном каскаде кт3102 резстор2 2.2МОМ (и то мало!! КЭ 3вольта) генератор и усилитель с9018 (они ведь подходят)
проблема не можем поймать частоту кажись выше 108
MAESTRO, навскидку глядя на катушку можете поддтвердить мои опасения ? (11 витков)
|
|
| | Пт, 17.06.2011, 20:17 | Сообщение # 376
|
Cosmogor Пользователи Активность: 199
| ASDFG123, частота примерно 90мгц, у меня даже не было гармоник разных в этом диапазоне, частота держится стабильно что с питанием 3В, что с питанием 9В
И витков у меня 8.
А вот как я настраиваю его:
Впаиваю все детали, кроме Т3.
Далее включаю питание, генерация идёт сразу
И вставляю сердечник из феррита или латуни в катушку, и тут же вытаскиваю его, одновременно контролируя детектором.
Если генерация была, но при вытаскивании сердечника её больше нет(заглох генератор, заведётся только когда переключишь питание), то увеличиваю R2 . И так до тех пор пока он не начнёт стабильно работать.
Дальше впаиваю Т3, очень быстро удаётся настроить его, буквально за считанные минуты.
Дольше ищешь детали к радиомикрофону
Вон к второму варианту не удалось найти С1, С2, С8.
Заменил их соответственно на 0,02мк; 0,02мк; 0,02мк;
И ни чего, прекрасно работает.
R6 тоже у меня 150 Ом.
поправил Cosmogor - Пт, 17.06.2011, 20:39 |
|
| | Пт, 17.06.2011, 22:51 | Сообщение # 377
|
MAESTRO ^ Активность: 5564
| ASDFG123, судя по катушке и конденсатору у тебя точно частота ниже диапазона - как и сказал космогор. А дроссель взял с запасом, его и 100 ваттный передатчик можно поставить
|
|
| | Сб, 18.06.2011, 07:16 | Сообщение # 378
|
ASDFG123 Пользователи Активность: 59
| "А дроссель взял с запасом, его и 100 ваттный передатчик можно поставить" - чет я не понял,
дроссели у меня есть такой, еще 15ти витковый и голубой из телика, разные пробую просто.
на первой схеме было 107.8 МГц при 15пкФ и 8 витках
Cosmogor, а в микрофонном усилители какой транз стоит ? р2 3МОМ ?
|
|
| | Сб, 18.06.2011, 20:51 | Сообщение # 379
|
Cosmogor Пользователи Активность: 199
| Quote (ASDFG123) а в микрофонном усилители какой транз стоит ?
КТ3102 в металлическом корпусе, R2-3 Мом.
ИХМО наверно лучшие для микрофонного усилителя, по крайней мере
h21э у них высокий
|
|
| | Вс, 19.06.2011, 14:44 | Сообщение # 380
|
ASDFG123 Пользователи Активность: 59
| -igRoman-, а у тебя какая частота ? катушка 13 витков, а кондер генератора 10пк ?
раздвинул витки, начинаю искать с диапазона 87.5, найти не могу. детектор собирать будем нашли микроампермерт 50мкА он ведь подойдет
|
|
