Обсуждаем различные схемы самодельных жучков. Читаем здесь о настройке, замене и назначении деталей жучка.
|
|
| | Пт, 01.07.2011, 20:15 | Сообщение # 401
|
Cosmogor Пользователи Активность: 199
| Quote (ASDFG123) П.С. и все таки что проверить на жуке если нет генерации ?
Если всё спаяно правильно, и все детали исправны, то R2
sergey22101979s, а как стабильность частоты? на сколько батареи хватает? Делись мнением по работе оного  , и как можно поподробней пожалуйста
поправил Cosmogor - Пт, 01.07.2011, 20:20 |
|
| | Пт, 01.07.2011, 20:23 | Сообщение # 402
|
ASDFG123 Пользователи Активность: 59
| микрофонный усилитель вроде пашет норм, кэ около 3 В когда кричишь 4.8 В при 2.2Мом. на первом 2Мом ,но там транз другой, тут кт3102, у тебя так вообще 3Мом знаю
|
|
| | Пт, 01.07.2011, 20:28 | Сообщение # 403
|
Cosmogor Пользователи Активность: 199
| Дак может он у тебя генерит.
Попробуй замкнуть катушку накоротко, если ток потребления общий упадёт, то ген. работает!
|
|
| | Пт, 01.07.2011, 20:38 | Сообщение # 404
|
ASDFG123 Пользователи Активность: 59
| да надо попробовать, просто я щас без мультиметра, проверял детектором, на первом жуке он заметно отклонялся, на сотки тоже реагировал, а на втором полный 0. а у тебя с каким номиналом дросселя наибольшая дальность ? купил 1500мкГн и 3000мкГн но не проверял еще
|
|
| | Пт, 01.07.2011, 20:44 | Сообщение # 405
|
Cosmogor Пользователи Активность: 199
| Quote (ASDFG123) а у тебя с каким номиналом дросселя наибольшая дальность ? купил 1500мкГн и 3000мкГн но не проверял еще
Ну это тебю видней, пробуй сам на дальность стрелять
Вот только поймаешь суть настройки вч за хвост, считай что ты её победил!! Эту хитрую, и непокорную ВЧ , дерзай!!!
поправил Cosmogor - Пт, 01.07.2011, 20:50 |
|
| | Сб, 02.07.2011, 18:34 | Сообщение # 406
|
-igRoman- Друзья Активность: 1198
| Quote (Cosmogor)
Таким образом звук регулирует открытие транзистора,
и этим обеспечивается экономичное потребление батареи, не ухудшая дальность передачи. Т.е батарейки хватает на дольше.
Это все мысли по поводу работы ВЧ генератора с амплитудной модуляцией!!! Здесь частота в сто раз выше (больше) по сравнению с АМ диапазонами.
И жук без оконечного усилителя потребляет ток 4 ма, куда еще меньше. А остальные 20 ма кушает оконечник.
Да и ток потребления генератора напрямую завит от самого режима работы транзистора, резистор в базе.
А как же девиация частоты???Добавлено (02.07.2011, 18:34)
---------------------------------------------
Quote (ASDFG123) купил 1500мкГн и 3000мкГн но не проверял еще
посмотри, где применяются такие дросселя
http://elwo.ru/forum/4-239-1
|
|
| | Сб, 02.07.2011, 19:07 | Сообщение # 407
|
Cosmogor Пользователи Активность: 199
| -igRoman-, ну ток покоя можно снизить с 4мА до 1мА(режим без сигнала звуковой частоты) , так что имеем снижение в 3мА! Это всё-же ощутимая экономия батареи.

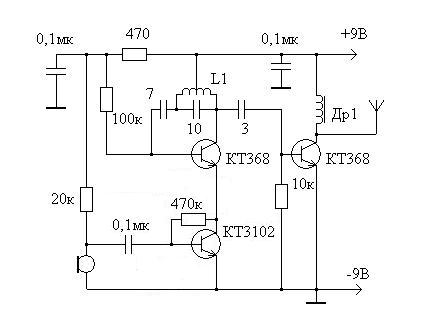

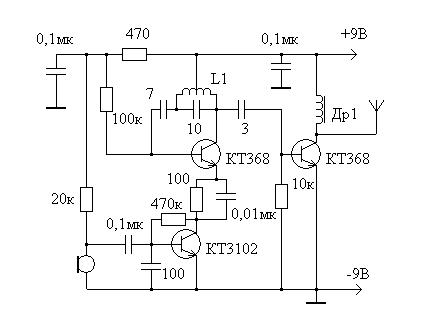

Вот более правильная схема.
|
|
| | Вс, 10.07.2011, 17:45 | Сообщение # 408
|
ASDFG123 Пользователи Активность: 59
| MAESTRO, как с помощью телевизионных каналов определить частоту ? телик принимает сигнал жука. катушку сжимал - разжимал эффекта 0 на сотке в диапазоне 88 - 108 нет его, пробовал засовывать медную провлоку и железные гвозди, также в диапазон не попал. Катушка 9ти витковая. Сетку частот каналов уже смотрел, но у нас по-видимому каналы идут с пропуском. и какой номинал дросселев нужен для максимальной мощности? щас появилась возможность заказать и не хочеться промахнуться
|
|
| | Вс, 10.07.2011, 17:50 | Сообщение # 409
|
MAESTRO ^ Активность: 5564
| У меня максимум излучения был при 20-ти витках ПЭВ0,2 на ферритовом колечке К7х4х2. Если брать готовый, то 10-50 мкГн. Если сетку частот каналов смотрел, но она не совпадает - никак. Только поменять конденсатор контура на подстроечный и крутить его.
|
|
| | Вс, 10.07.2011, 18:07 | Сообщение # 410
|
ASDFG123 Пользователи Активность: 59
| Один канал в сетке №5 , звук на 99.75 МГц а изображение на 93.75 при прослушивании на сотке на 99.8 мощный сигнал звука канала №2 (это сам телик его определил) а на 93.7 тоже сигнал, но он без звука вообще тишина. 3 канала неизвесно где. самое плохое то что немогу определить выше диапазона или ниже определить хотяб это и все тип-топ будет
поправил ASDFG123 - Вс, 10.07.2011, 18:07 |
|
