Лабораторный БП из импульсного компьютерного
|
|
| | Пн, 18.02.2013, 14:38 | Сообщение # 101
|
Andrewe Пользователи Активность: 65
| Дааа шунт естественно есть (4 резистора по 22 Ом 10 Вт)... мои посты по сборке раньше были (все как на сxеме) все было ОК... единственная проблема была ето питание, почему они вылетили непойму нагрузка была маленькой, ничего не грелось..
Диоды проверю, а о каких резисторах вы говорите?Добавлено (18.02.2013, 14:38)
---------------------------------------------
Вот этим трансиком пробовал запитать микруху.
|
|
| | Пн, 18.02.2013, 21:40 | Сообщение # 102
|
Dvornik Пользователи Активность: 3
| Здравствуйте! у меня вопрос? Имею атх-300. хочу переделать его под регулируемый для бытовых нужд и ремонта бп с регулировкой от 0-12вольт по вот этой схеме ниже включённую на выходе +12вольт
Можно ничего не переделывать в стандартном атх чисто выкинуть не нужные провода и маленькие напряжения, а на выходе добавить амперметр и вольтметр. Для импульсников пойдёт такая схема. И в дальнейшем если п214 заменить на более мощь ный по току, заряжать аккумуляторы потянет бп?
|
|
| | Вт, 19.02.2013, 07:07 | Сообщение # 103
|
феска Друзья Активность: 3627
| Dvornik, а зачем вам блок питания атх, купите электронный трансформатор за 200 рублей,, импульстники не любят диодные мосты, переделывать вообще не надо не чего параллельно обмотки подпаяетесь
|
|
| | Вт, 19.02.2013, 21:12 | Сообщение # 104
|
Dvornik Пользователи Активность: 3
| Цитата (феска) импульстники не любят диодные мосты
феска, Вы не так поняли. Я оставляю всё в атх и в том числе его родные диоды на выходе, А подключаю только регулируемую схему обведённую только красным подключаю к +12 и сом выхода атх (см пост выше), на мой мост в схеме не смотрите и часть трансформатора, это я ставить не буду.
зачем покупать когда есть готовый и лежит без дела.
|
|
| | Ср, 20.02.2013, 14:55 | Сообщение # 105
|
феска Друзья Активность: 3627
| Dvornik, делайте только придел будет 1-9в
|
|
| | Ср, 20.02.2013, 21:18 | Сообщение # 106
|
Ксюня Друзья Активность: 453
| Dvornik, Вы по етой схеме на выходе больше 1А не получите.
|
|
| | Вс, 24.02.2013, 16:50 | Сообщение # 107
|
russ33 Пользователи Активность: 1
| доброе время суток!есть несколько вопросов относительно этой схемы
1) можно ли взять отдельно TL494 (или полностью обрезать все выводы от платы,и надо ли при этом что нить ещё вставлять по мимо того что изображено на схеме)?
2)есть ли защита от КЗ на выходе?
3)можно ли использовать эту схему на выходе любого источника питания ~24в (обычного переменного транса) ,при условии питания TL494 от своего источника?
СПАСИБО!
поправил russ33 - Вс, 24.02.2013, 16:55 |
|
| | Пн, 18.03.2013, 10:42 | Сообщение # 108
|
Cartman Пользователи Активность: 2
| переделал по схеме автора темы АТХ-300 модель - КМ gp-300 (PJ494 + счетверенный компаратор J339CD). Компаратор выпаял, LM358 впаял на его место и распаял на его же дорожках.
В качестве шунта использовал шунт амперметра :
амперметр АП-3
Для более плавной регулировки ограничения тока номиналы R5 и R1 подобрал 56 кОм и 360 Ом соответственно, иначе ток ограничивался только в самых крайних нижних положениях резистора R8.
Для питания вентилятора и амперметра с вольтметром использовал КРЕН8Б, запитал её от дежурного с 12 ноги, 15 В, но (!) при этом отключил связь через диод с выпрямителем 12 В, иначе на 12 ноге доходило до 25 В - кренка естественно грелась.
Напряжение максимальное 24 В, ток пока только две автолампы 21Вт параллельно подключал - держит, стабилизирует.
Приготовил все к сбору в родной корпус, возникает вопрос.
При такой схеме, если + коротнет на корпус прямо или, к примеру, через метталический корпус авто - то ток замкнет мимо шунта, т.е. защиты не будет. Надо резать толстые луженые дорожки, чтоб корпус БП изолировать. Сильно усложнится схема если снимать сигнал с шунта в "плюсе" ?
|
|
| | Вс, 24.03.2013, 20:33 | Сообщение # 109
|
Andrewe Пользователи Активность: 65
| Получилось у кого нибудь собрать на 6105 ШИМе?
|
|
| | Чт, 04.04.2013, 12:39 | Сообщение # 110
|
@Link Пользователи Активность: 17
| Добрый день всем!

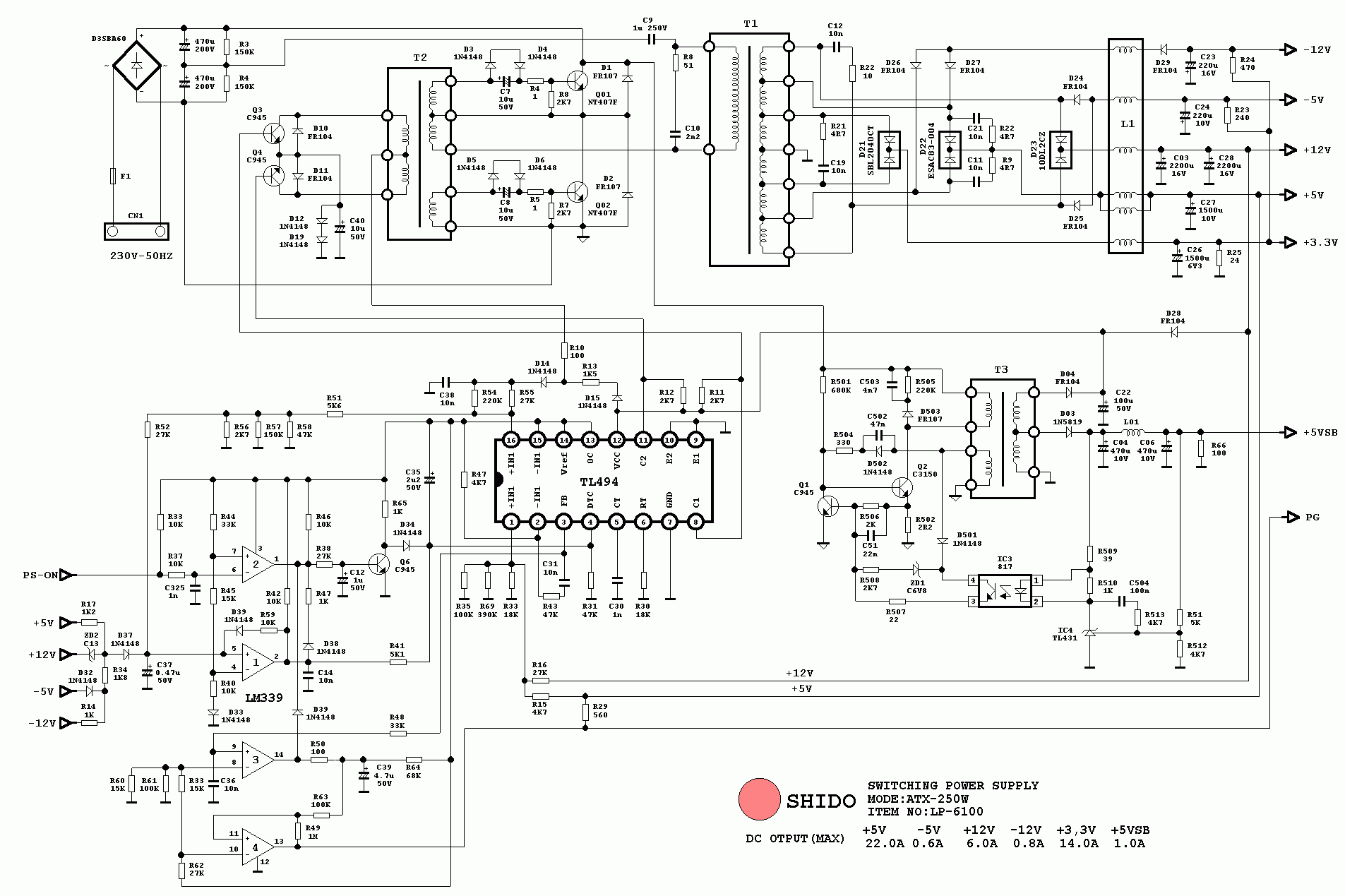

так как не спец, поэтому искал схему переделки как можно более подходящую к моему БП (Microlab 5400M-1) нашел на дружественном сайте (но там ни кто не отвечает на вопросы) как там описано перед ковырянием БП проверить есть ли напряжение на 12 ноге ШИМА (TL494) да есть и составило более 16 вольт, дальше все отпаял как на рисунке

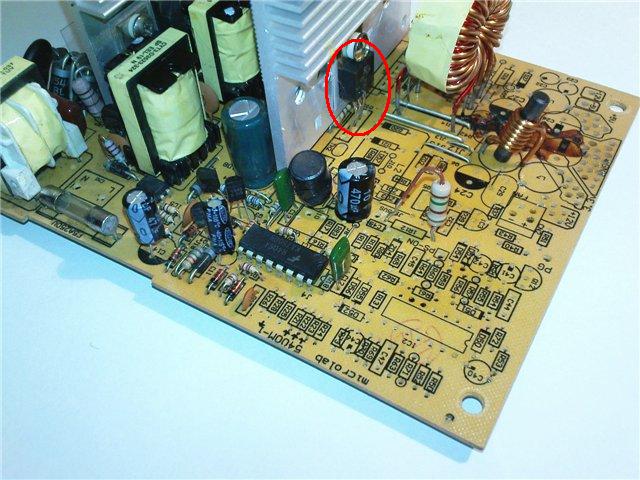

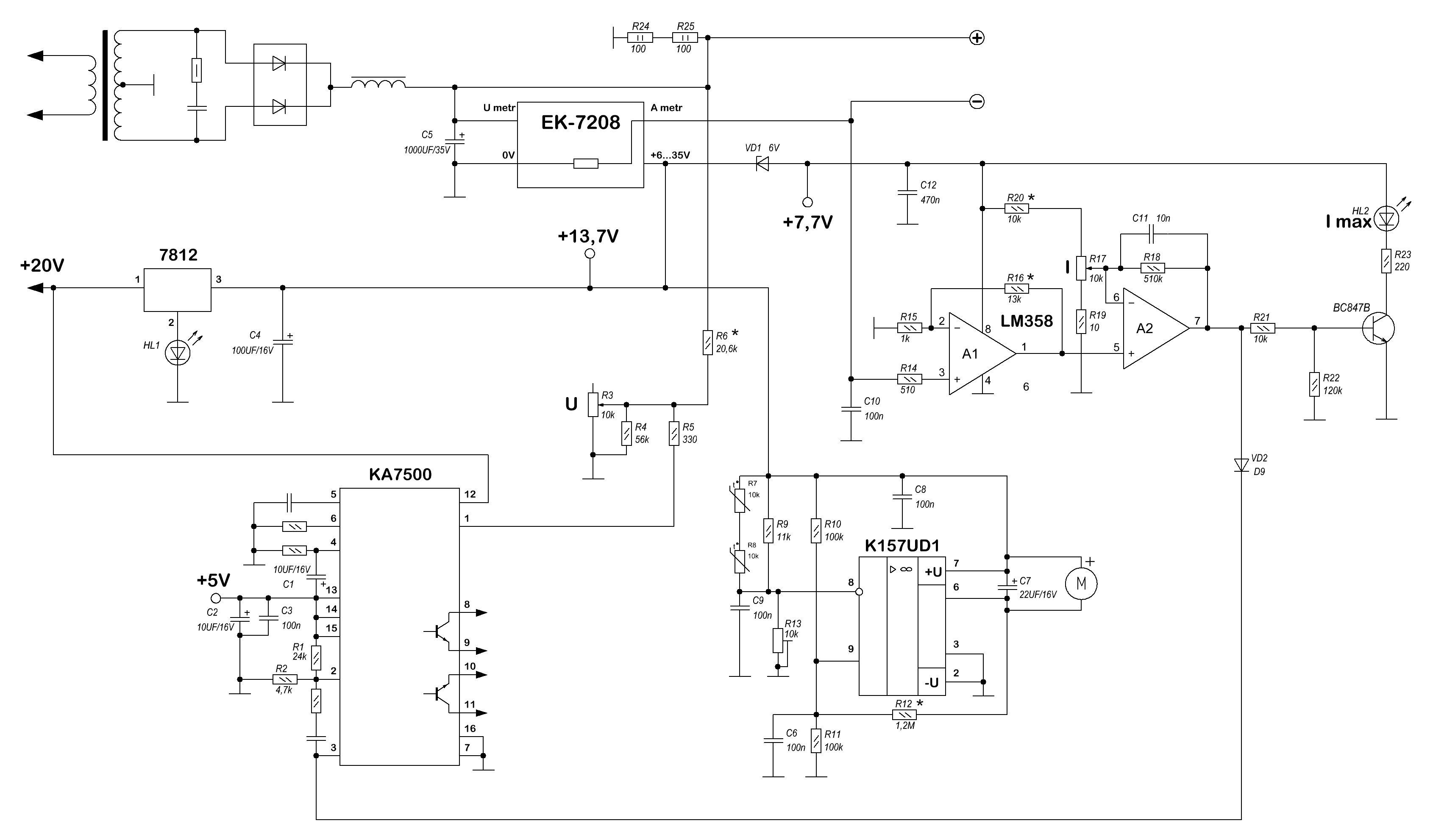

изучая что куда идет решил померить напряжение на выходе из транса и диода шоттке(обведено касным) и оно составило 3 вольт почему так? вроде при включении ни чего не стрельнуло и не сгорело. переделывать думал по схеме
Уважаемые знатоки гляньте а, стоит ли по ней собирать?
поправил @Link - Чт, 04.04.2013, 12:40 |
|
