Лабораторный БП из импульсного компьютерного
|
|
| | Чт, 04.04.2013, 17:49 | Сообщение # 111
|
феска Друзья Активность: 3627
| потому как схема имеет контроль напряжения на выходе а вы ему этот контроль не дали))
|
|
| | Пт, 05.04.2013, 08:43 | Сообщение # 112
|
@Link Пользователи Активность: 17
| феска, то есть когда правильно соберу схему все должно заработать да?
ну а Ваше мнение по поводу такой реализации?.....
|
|
| | Вт, 16.04.2013, 01:24 | Сообщение # 113
|
Andrewe Пользователи Активность: 65

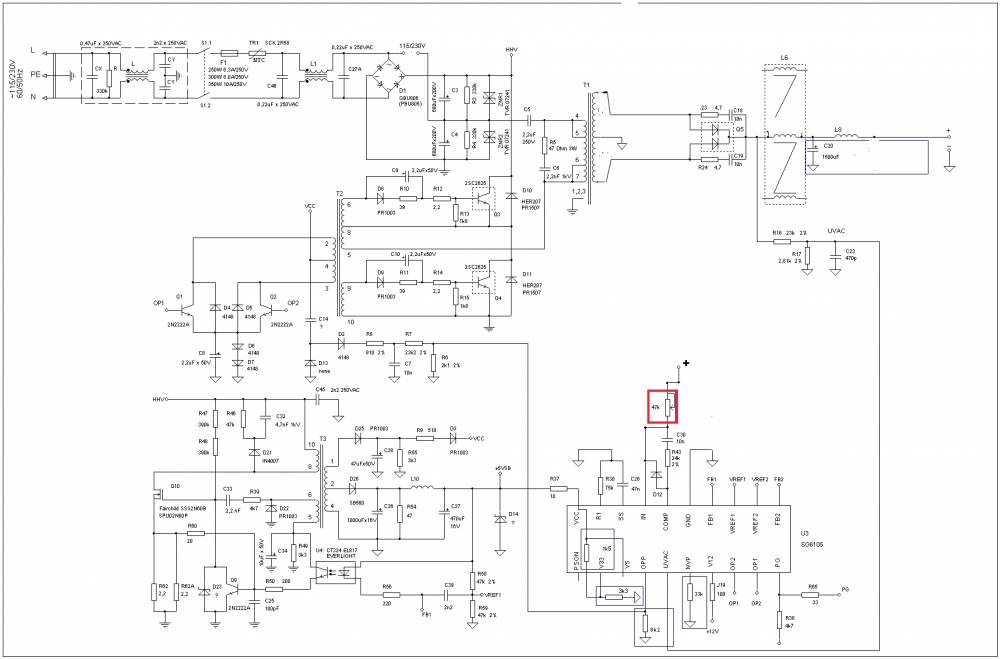

| Собрал БП на микрухе 6105 (почти как на сxеме), возник 1 вопросик...
Из за переменного резистора напряжения ( в квадратике на сxеме) что то издает писк, только подносиш руку на 2 см от переменника писк усиливается и меняет частоту, т.е. переменник как антена, впаял просто резистор - тишина, как избавится от этой проблемы с переменным резюком, чтобы регулировать? и почему из за него пищит
поправил Andrewe - Вт, 16.04.2013, 01:50 |
|
| | Пн, 22.04.2013, 11:51 | Сообщение # 114
|
феска Друзья Активность: 3627
| Andrewe, это частото задающий узел конденсатор там стоять пленка должна если керамика то будет этот эффект, возможно переменик образует емкостную связь или изношен
|
|
| | Ср, 24.04.2013, 20:19 | Сообщение # 115
|
Andrewe Пользователи Активность: 65
| Решил эту проблему - сделал экран для переменного резистора и писк пропал.
|
|
| | Вт, 13.08.2013, 18:13 | Сообщение # 116
|
Luugin Пользователи Активность: 50
| И снова здравствуйте!
Вот представляю на Ваш суд своё очередное детище:

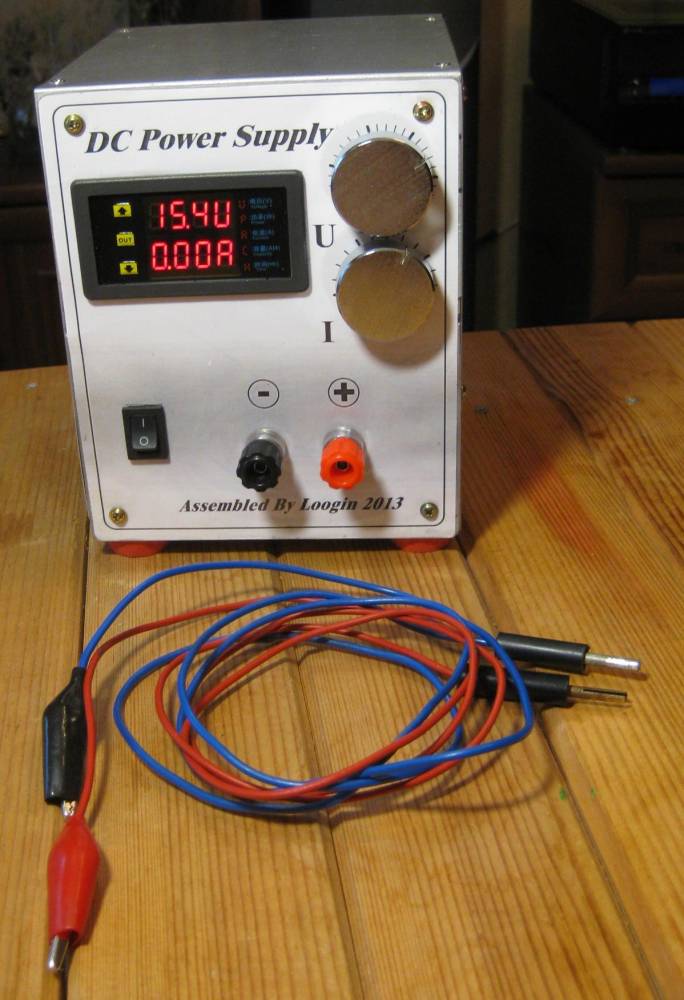

Собрано это "добро" из 2х корпусов ATX БП. В верхней части кузова регулятор и китайский мультиметр купленный тут (если чего, в поле "recomended" можете написать Luugin и Вам будет скидка 5%, а от меня спасибо...  На этом сайте есть ещё много всевозможных отдельно взятых амперметров, вольтметров (даже с 3мя знаками после точки). Дык вот этот метер умеет показывать мощность и емкость. Также в этом БП имеется термостат для управления вентиляторами на базе транзистора КТ361. Более подробно процесс сборки можно посмотреть тут
В регуляторе были использованы 2 параллельно соединённые шунта от классических китайских мультиметров типа M830 сопротивлением по 0,01 Ом. Соответственно были пересчитаны обратные связи в обвязке LM358. Если кому чего интересно, могу предоставить материал...

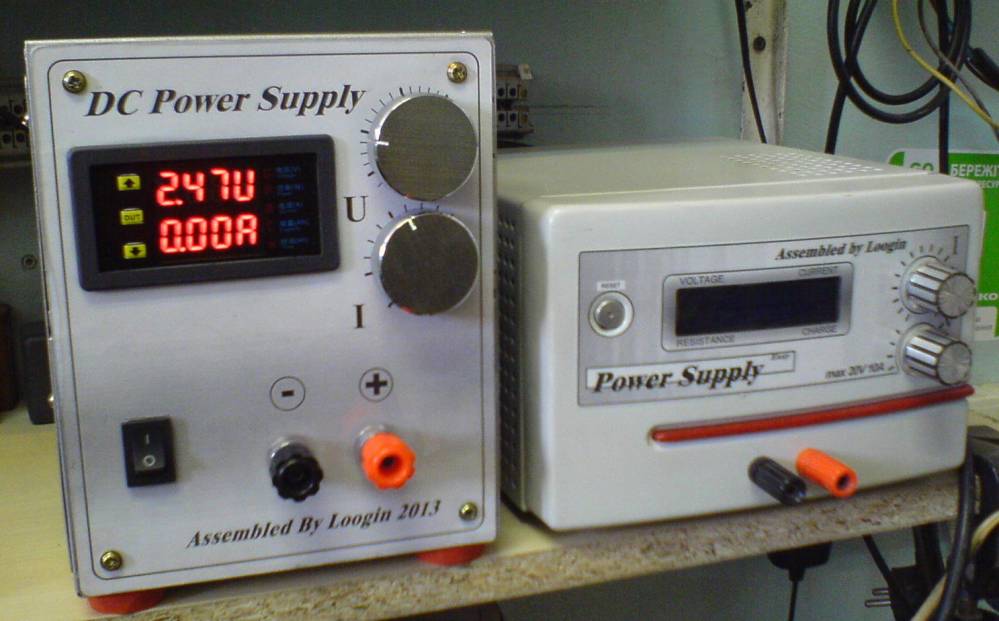

Ну и вот вместе с предыдущей моделью:
Покраска конечно не "фонтан", ну уж как получилось...
На будущее собираюсь сделать очередной экземпляр с использованием внутреннего шунта китайского "всеметра"
---------------------------------------------

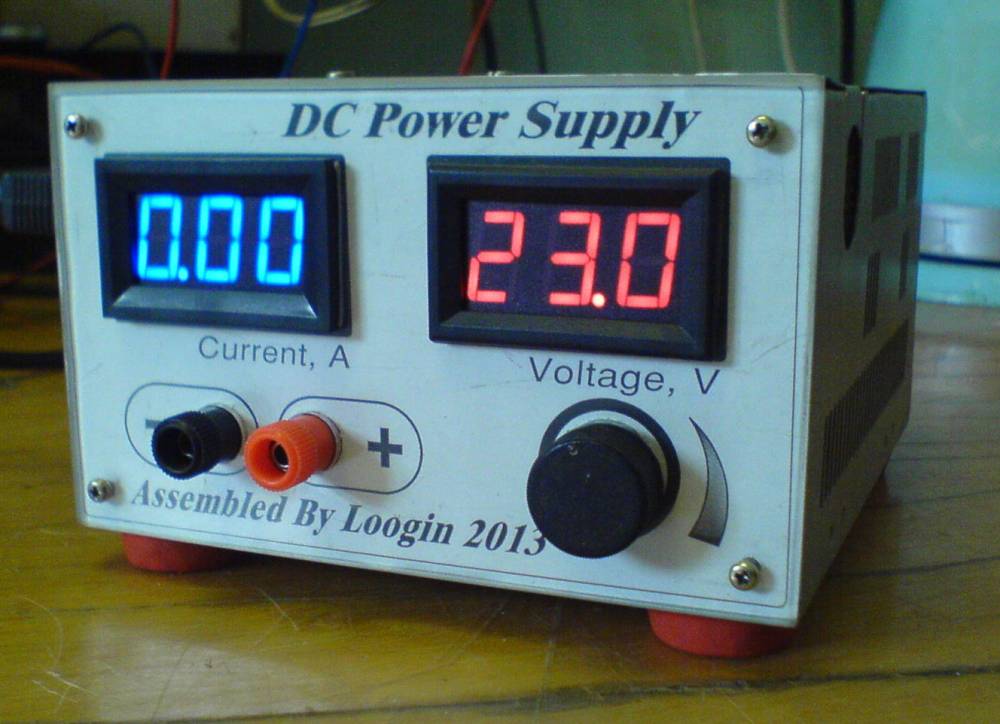

Вот обещанный БП с измерителем тока прямо с шунта китайского амперметра:
Тут как всегда очередность сборки. Поскольку амперметр с потолком 9,99 поставил вместо переменника на ток 2 постоянника, что ток был чуть больше 10А. На фотках все понятно вроде... Для панели пришлось у соседа по коридору с двери стырить табличку
У китайцев появились еще вот такие прикольные приборчики, жаль только ток измеряют до 10А.
|
|
| | Вт, 13.08.2013, 23:09 | Сообщение # 117
|
MAESTRO ^ Активность: 5564
| Luugin, аппарат вышел как заводской! Чтоб удобней было всё видно - выложу всё по нему отдельно. Схема на это дело есть?
П.С. Не пойму, почему ник на форуме LUUGIN, а на корпусе LOOGIN?
|
|
| | Ср, 21.08.2013, 15:14 | Сообщение # 118
|
NetFront Пользователи Активность: 80
| Всем добрый день! Давно не заходил. Подскажите пожалуйста простейшую схему как ограничить выходной ток на БП ATX? Можно грубое ограничение, точность не важна. Задача просто ограничить выходной ток в пределах 8-10А.
|
|
| | Ср, 21.08.2013, 22:32 | Сообщение # 119
|
феска Друзья Активность: 3627
| NetFront, резистором, или автоматом))
|
|
| | Ср, 21.08.2013, 22:41 | Сообщение # 120
|
NetFront Пользователи Активность: 80
| феска, смешно, но не то) Может нужно подать определенное напряжение на 15 или 16 ногу TL-ки? Или тогда выходное напряжение уменьшиться сразу? Выходное должно оставаться неизменным до начала ограничения тока.
|
|
