Лабораторный БП из импульсного компьютерного
|
|
| | Вт, 11.12.2012, 15:39 | Сообщение # 81
|
NetFront Пользователи Активность: 80
| Quote (Andrewe) Так для питания трансформатора драйвера нужно 25 В
Так может из-за этого у меня и писк(треск) из БП слышен?
|
|
| | Вт, 11.12.2012, 23:51 | Сообщение # 82
|
Luugin Пользователи Активность: 50
| Quote (NetFront) Так может из-за этого у меня и писк(треск) из БП слышен? Добавлено (11.12.2012, 23:51)
---------------------------------------------
Quote (NetFront) мой питается от 12В дежурных. Найди какую нибудь зарядку что бы выдавала 12 в и поставь... |
|
| | Ср, 12.12.2012, 22:00 | Сообщение # 83
|
Andrewe Пользователи Активность: 65
| Ну в оригинальной сxеме нaпруга там 25 В Добавлено (12.12.2012, 21:45)
---------------------------------------------
Проверил диоды в обвязке транзисторов C945-x, выпаял транзисторы, проверил - все в порядке - целые...
подрубил внешнее питание, (блочек с надписью +12 почемуто выдавал + 18В), все запустилось, на 12 ноге около 14 В, но появился писк, и чем больше напряжение, тем низкочастотнее писк и сильнее, хотя до переделки с питанием ШИМа и мелкого трансформатора писка небыло на всем диапазоне регулировки, нормально ли это?
 Добавлено (12.12.2012, 22:00)
---------------------------------------------
Да.... все стало грется...
При нагрузке 90 W за минуту ключи на толстенном радиаторе нагрелись не дотронутся, да и дросель горячий с шотками....
что за ерунда получается?
поправил Andrewe - Ср, 12.12.2012, 02:26 |
|
| | Ср, 12.12.2012, 23:24 | Сообщение # 84
|
Ксюня Друзья Активность: 453
| Andrewe, Писк присутсвует при выходном напряжении 12 вольт?
|
|
| | Чт, 13.12.2012, 00:48 | Сообщение # 85
|
Andrewe Пользователи Активность: 65
| Писк присудствует когда переделал питание как на последей схеме на любом напряжении,только меняется частота звука, сейчас сделал питание ШИМ как раньше, после шоток, писк пропал , но под нагрузкой на12 ноге 48В, нагрузку убрал все ОК 15 В, как быть... Я в тупике
|
|
| | Чт, 13.12.2012, 11:06 | Сообщение # 86
|
Ксюня Друзья Активность: 453
| Andrewe, Вы неправильно вставляете картинки.Почитайте правила форума.Ваших картинок другие пользователи не видят. Добавлено (13.12.2012, 11:06)
---------------------------------------------
Вы питание то что отдельное на микру соединяете с общим проводом блока АТ или отрубили от микры минус полностью.Дополнительный блок питания стабилизированный или просто трансформатор и диоды с конденсатором.
|
|
| | Сб, 15.12.2012, 02:37 | Сообщение # 87
|
Andrewe Пользователи Активность: 65
| Я почему то не могу найти правила...
Доп.питание блочек от модема, он в коробочке с вилкой, минус от этого блочка подключен к массе платы, все как на схеме....Добавлено (15.12.2012, 02:37)
---------------------------------------------
Попробовал подключить питание ШИМа и транса драивера через выход БП (после дроселей и кондеров) , без нагрузки тикающий звук и регулировка от 12В только, повесил нагрузку выбило один ключик...
|
|
| | Вт, 18.12.2012, 09:24 | Сообщение # 88
|
Cartman Пользователи Активность: 2

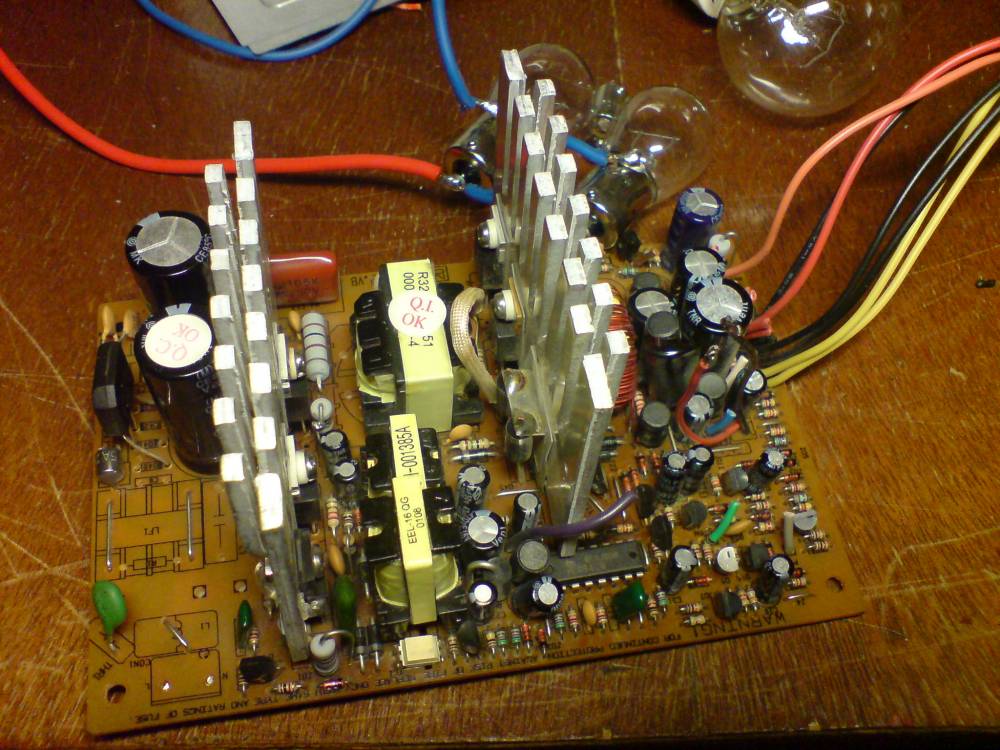

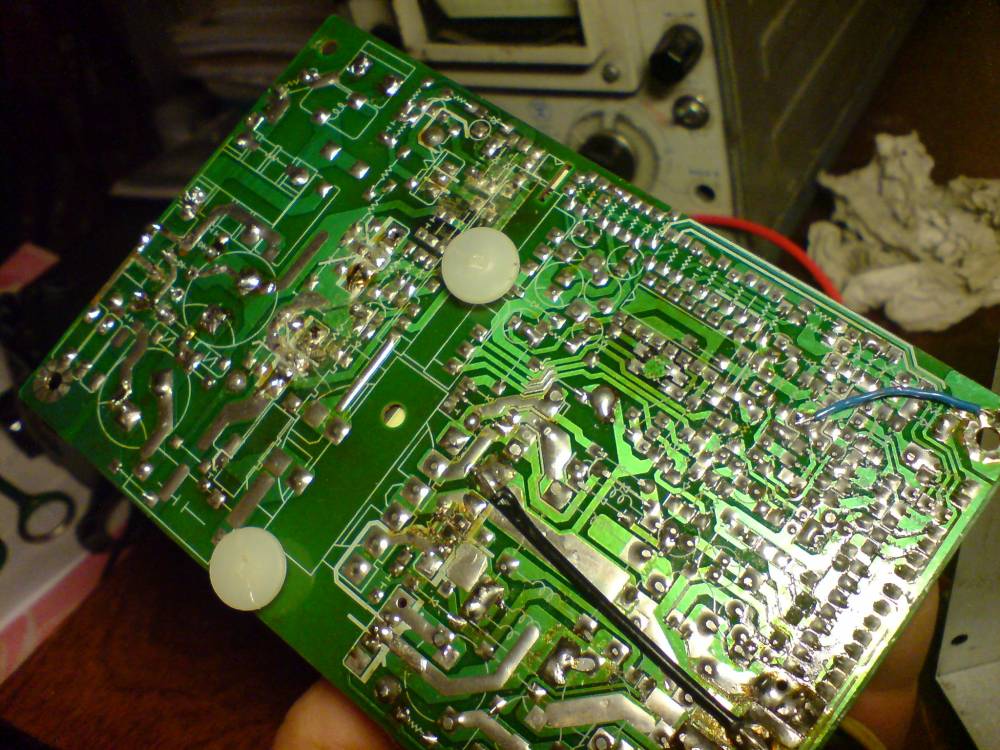

| оживил блочок LPF2, 250 W, на одной 494, второго операционника нет
хочется переделать в скромный, но регулируемый блок питания 5-16 В, 0-6 А.

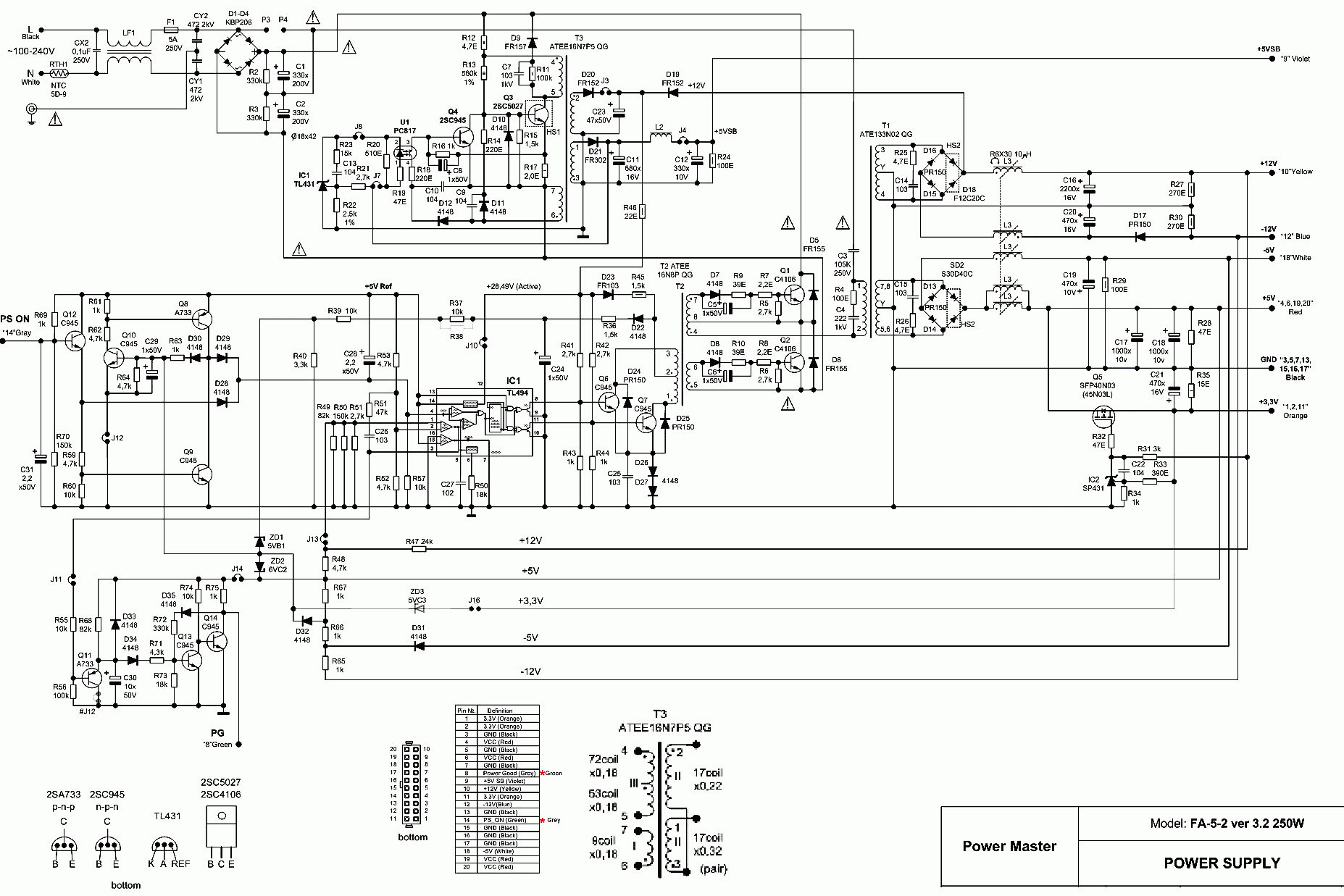

подходящая схема вроде бы есть :
Хотелось бы услышать мнение опытных в переделке товарищей - подойдет ли такой переделанный блок (по схеме автора топика или же по "итальянской" ) для питания 12 В дрельки с коллекторным движком, для медленной зарядки авто аккума током 1-3 А ? Вопрос возникает потому, что такие нагрузки в момент включения (а дрелька и в момент закусываня сверла) почти что КЗ. Будет ли срабатывать надежно регулировка по току до вылета ключевых транзисторов и иже с ними ?
И другой вопрос, для таких параметров 5-15 В и 0-6 А, надо ли заморачиваться с переделкой дросселя, если родной обеспечивает по +12 до 10 А ?
Спасибо.
|
|
| | Чт, 17.01.2013, 22:00 | Сообщение # 89
|
NetFront Пользователи Активность: 80
| Cartman, Если переделаешь по схеме автора топика(на LM358), то ни проблем с дрелью, ни с аккумулятором ни даже при запланированном КЗ проблем не будет.
Добавлено (17.01.2013, 21:24)
---------------------------------------------
Скажите пожалуйста, можно ли ограничить выходной ток без использования шунта? Сильная точность не важна. Хочу ограничить ток для зарядки АКБ.
поправил NetFront - Чт, 17.01.2013, 22:01 |
|
| | Пт, 18.01.2013, 07:55 | Сообщение # 90
|
Luugin Пользователи Активность: 50
| По логике вещей можно. Необходимо посчитать уровень напряжения на выходе "нижнего" операционника для стабилизации нужного Вам тока. И резистивным делителем от стабильного источника подать на соответствующую ногу ТЛ-ки.
Но ведь для правильной зарядки аккумулятора необходимо 2 этапа: первый стабилизация 1:10 тока от номинальной ёмкости, 2й - стабилизация максимального для данного типа аккума напряжения пока ток не упадет до 1:5 от зарядного. Дальше "капельная" поддержка заряда, но это уже "наворот".
|
|
