Лабораторный БП из импульсного компьютерного
| |
| | Пт, 18.01.2013, 20:40 | Сообщение # 91
|
NetFront Пользователи Активность: 80
| Я хочу сделать простое ЗУ, т.е. на выходе напряжение я выставил 14в, но и хотелось бы ограничить ток на уровне примерно в 10А, так как при подключении акб ток может быть очень большим и зарядное стрельнет)) Ну и заодно защита от случайного КЗ.

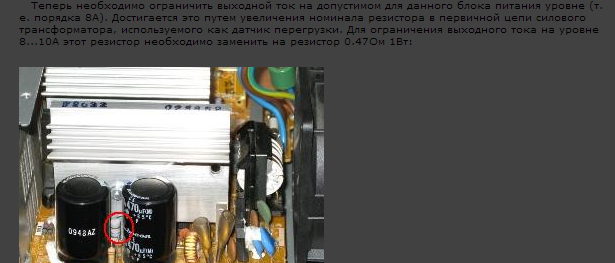

Попробовал сделать ограничение как по схеме ниже, но что-то не вышло...
|
|
| | Ср, 06.02.2013, 20:00 | Сообщение # 92
|
s-art Пользователи Активность: 3
| Добрый вечер!

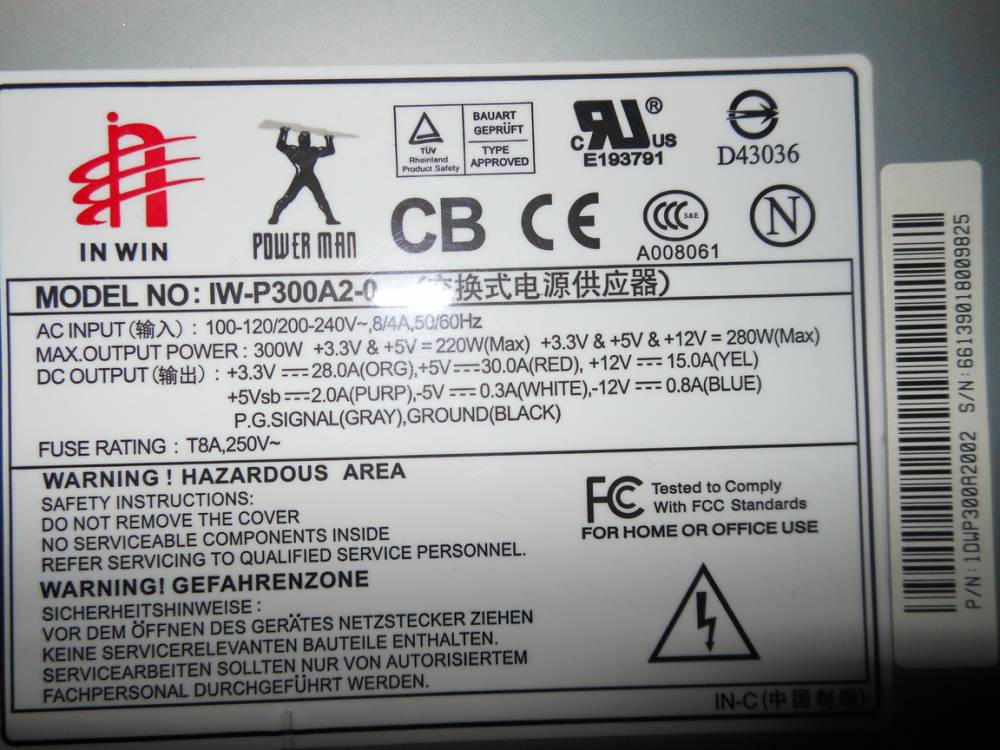

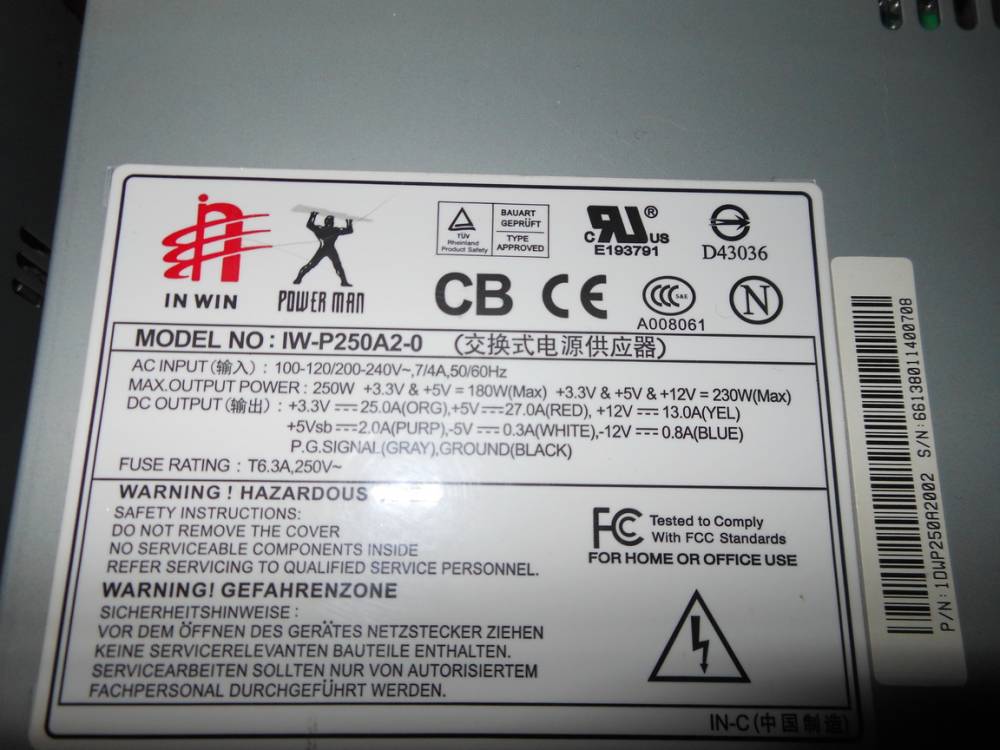

Имеется 3 блока питания IW WIN POWER MAN в хорошем состоянии:
1) IW-P300A2-0
2) IW-P250A2-0
3) IP-S400T7-0
соответственно 300, 250 и 400 Вт. Все прошли испытание автомобильной лампой H3 - 55 Вт, на выходах у всех было проседание с 12 В на 0,2 В.
Постановка задачи - собрать лабораторный БП.
Знания увы в сфере электроники ограничены, максимум что в свое время паял - это IR-приемник для управления компьютером с бытовых пультов (тв и др.)

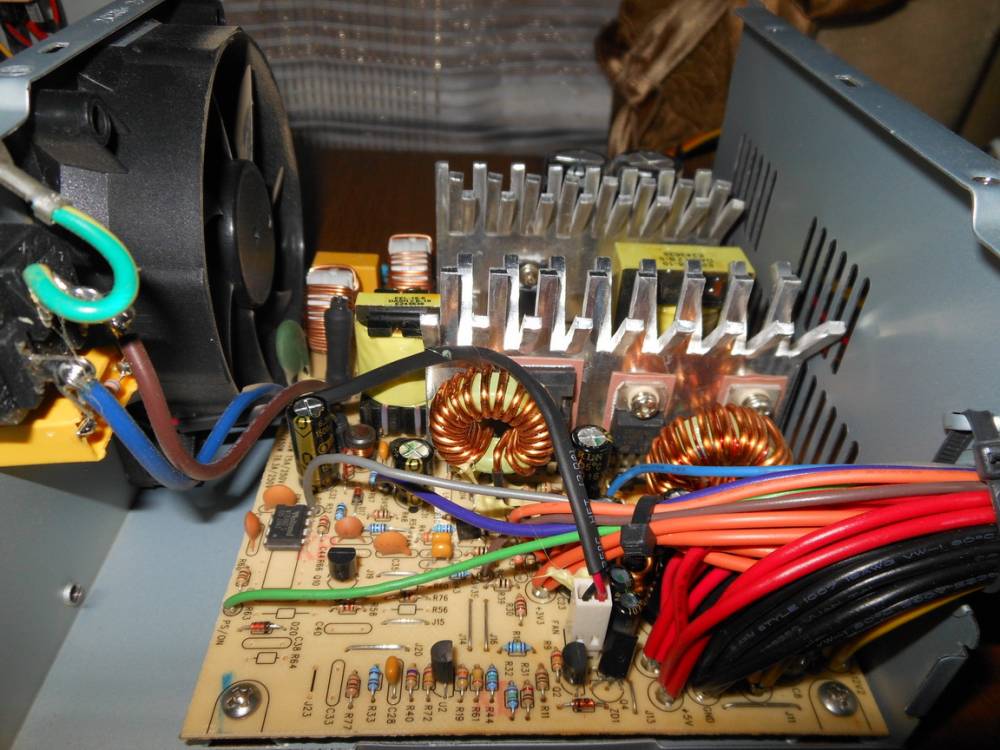

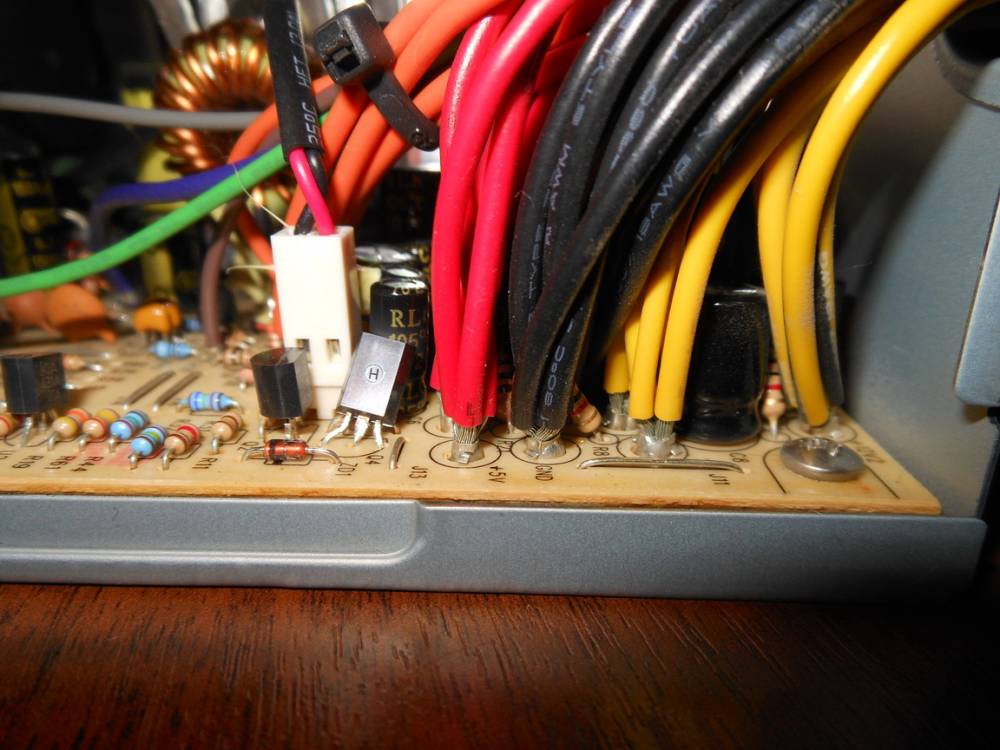

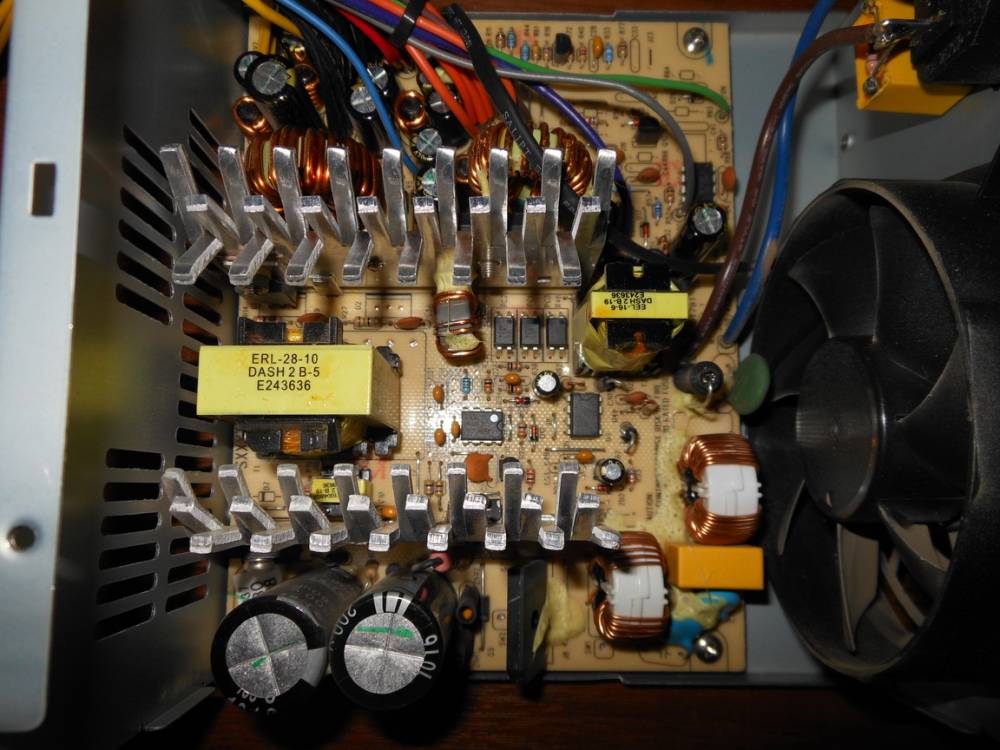

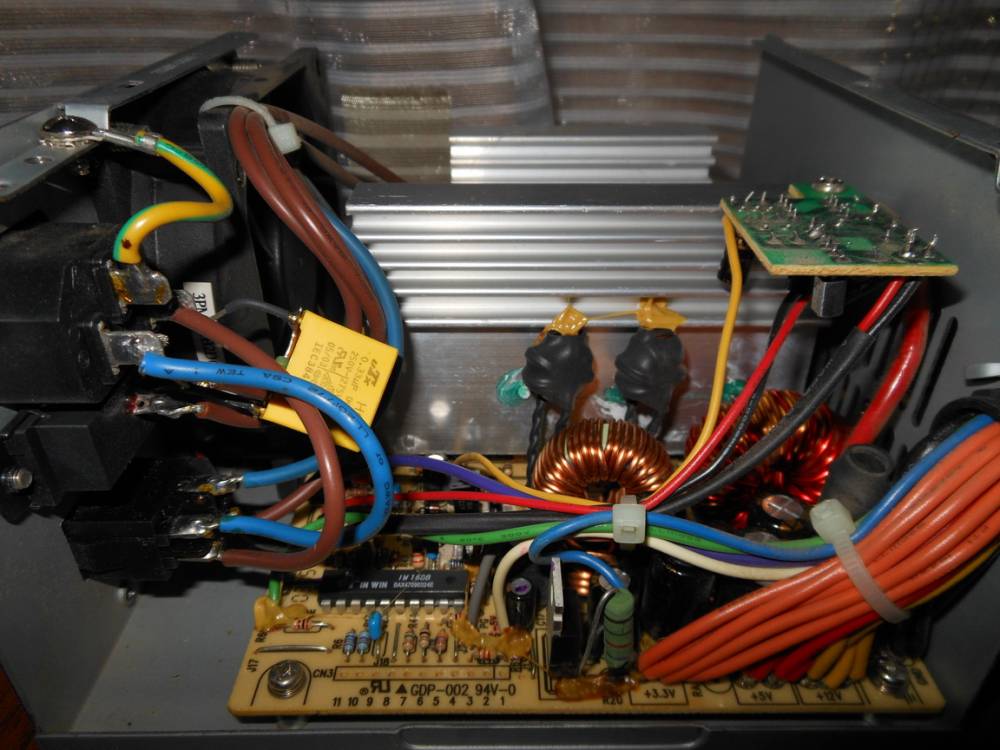

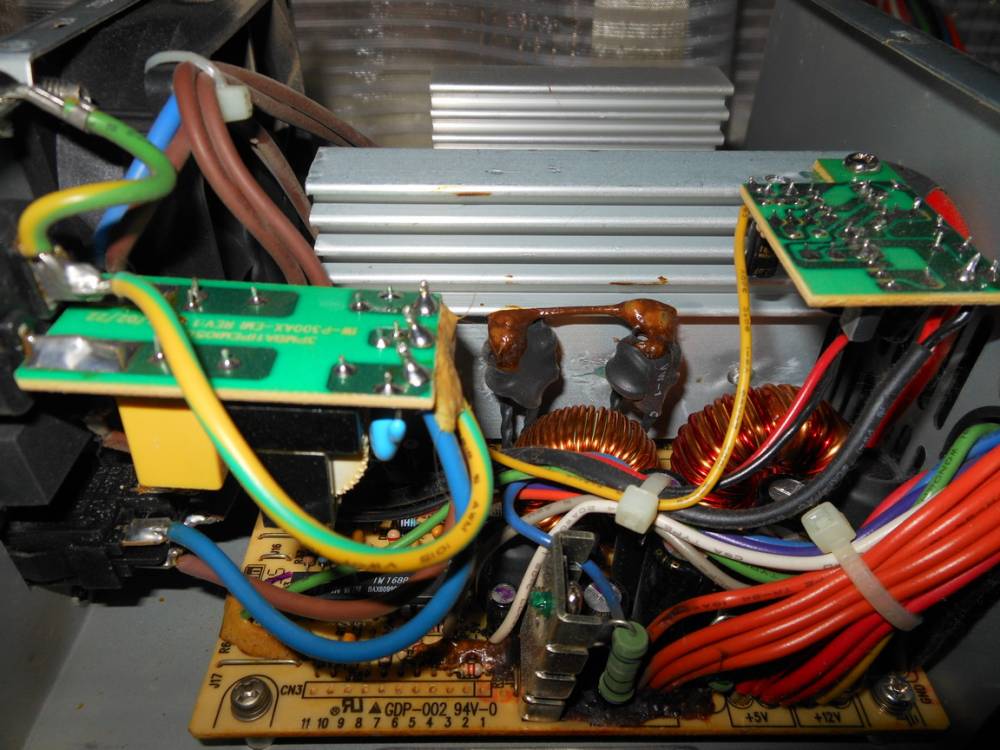

Визуально можно определить, что первые 2 образца построены на одной элементной базе, и интересно возможно ли их объединить вместе для увеличения стойкости к нагрузкам (например лаб. БП в одном корпусе из 2х).(рис. 1,11,111,2,22,222)

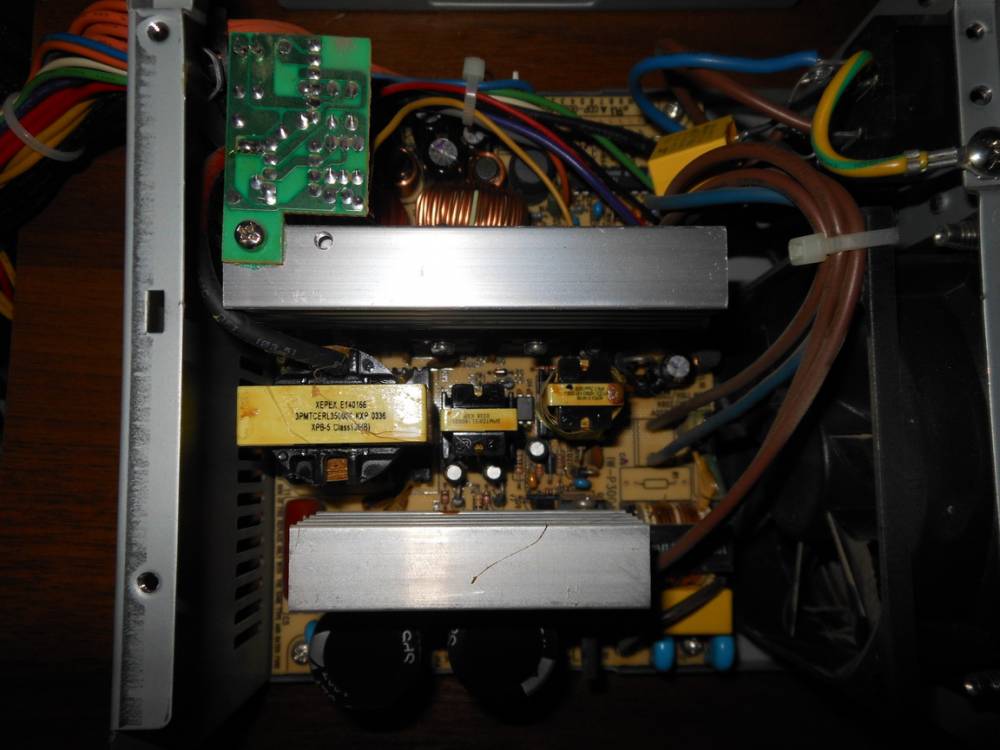

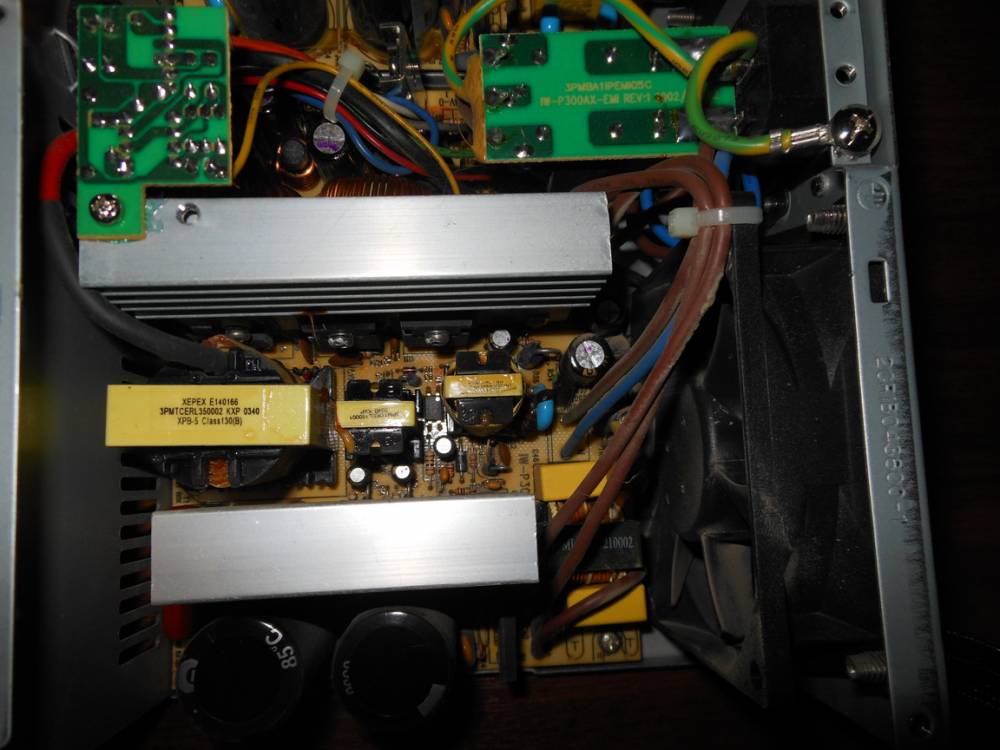

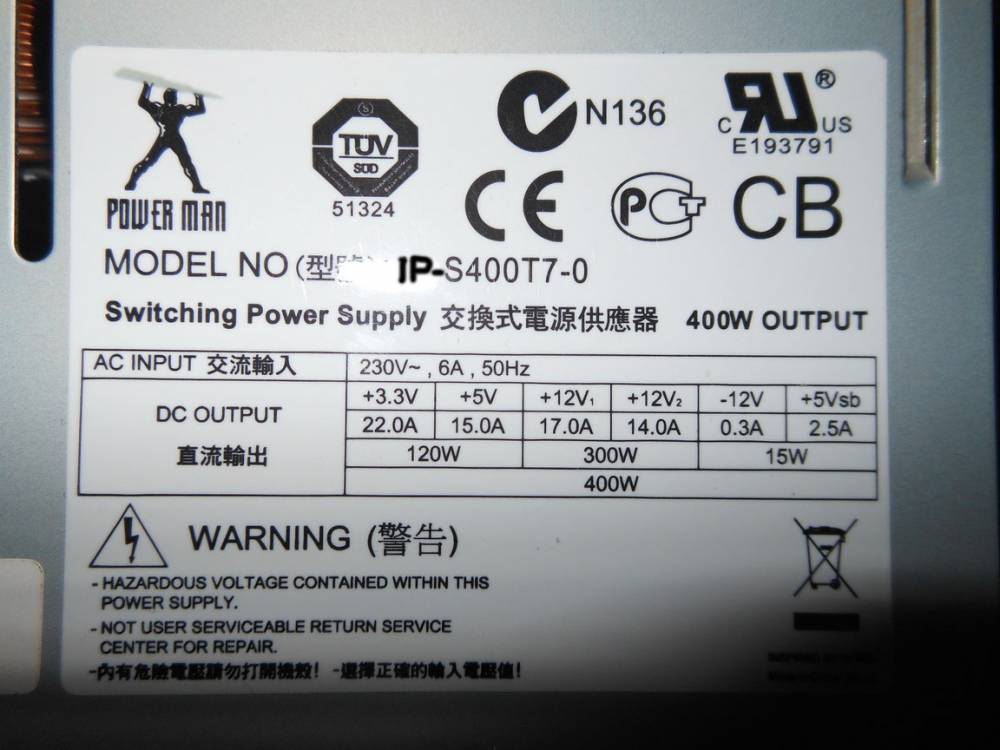

Что касается третьего (рис. 3,33,333,3333) выходы 12В поделены на V1 и V2 исходя из рис.1 и имеют 17 и 14А соответственно. Возможно ли их как то объединить для получения в сумме на выходе 12В - 31А, если да, то как это реализовать?
В идеале бы хотелось получить диапазон по напряжению от 0 до 20В. Моих знаний пока хватает, чтобы вывести 3,3, 5, 12В и в принципе на 12В можно повесить переменный резистор ППБ-2А на 150ом для регулировки оного.
Жду предложений по возможным манипуляциям с данным железом. Заранее благодарю!

|
| |
| | Ср, 06.02.2013, 22:40 | Сообщение # 94
|
Ксюня Друзья Активность: 453
| s-art, ПОЧИТАЙ,может поможет
|
|
| | Чт, 07.02.2013, 18:38 | Сообщение # 95
|
s-art Пользователи Активность: 3
| Ксюня, Спасибо, статейка занятная, правда пока полностью еще ее не переварил... Что если по вашему методу объединить несколько разных по мощности БП? Можно представить, что произойдет в момент выхода одного из них в связке под приличной нагрузкой. Хотя... Может поможете более детально в этом разобраться?
И еще, что если добиться MAX необходимого напряжения путем соединения определенным образом штатных контактов, например +12 и -12 = +24В и повесить на итоговое значение простой переменный резистор для регулировки на понижение? Стоит ли тогда вообще заморачиваться переделкой БП?
Так же вопрос открыт по выходам V1 и V2 (12в) третьего БП имеюших 17 и 14А соответственно. Возможно ли их как то объединить для получения в сумме на выходе 12В - 31А, если да, то как это реализовать и где их искать?
Понимаю, вопросов много, но хотелось бы разобраться. Спасибо!
поправил s-art - Чт, 07.02.2013, 19:46 |
|
| | Чт, 07.02.2013, 20:20 | Сообщение # 96
|
Ксюня Друзья Активность: 453
| Цитата (s-art) Что если по вашему методу объединить несколько разных по мощности БП
Если мощность в БП разная,то нужно расчитывать резисторы по формуле I=U/R.Резисторы расчитать так,чтоб они пропускали через себя тот ток,на который расчитан даный блок.И надо перед етим подстроить напряжения на выходе блоков до максимально равного значения.Если все сделать как в статье,то мощность блоков будет равна мощности самого слабого из блоков,умноженая на количество блоков.Соединять шины -12 вольт и + 12 вольт для получения 24 вольт не целесообразно,поскольку шина _12 вольт слаботочная.
поправил Ксюня - Чт, 07.02.2013, 20:27 |
|
| | Вс, 10.02.2013, 12:09 | Сообщение # 97
|
Serg3879 Пользователи Активность: 1
| Ксюня,
По такой схеме собирали? Как работает?
|
|
| | Ср, 13.02.2013, 15:07 | Сообщение # 98
|
иванес Пользователи Активность: 3
| друзья объясните пожалуйста.собрал уже штук 10 блоков питания на 494 и даже переделывал изначально блоки с другими шимками,менял на платку с 494 все прекрасно работает,но делал все по одной схеме

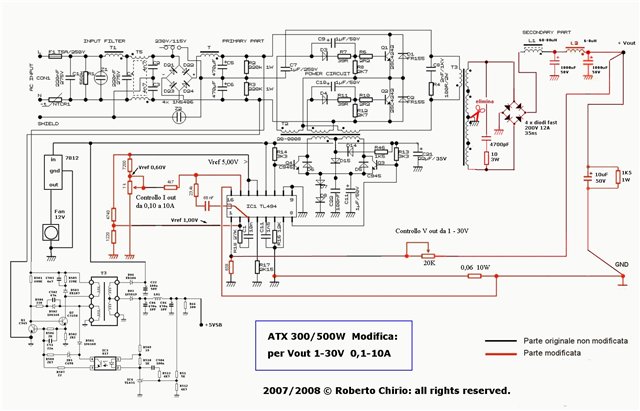

http://elwo.ru/_fr/0/5180364.jpg

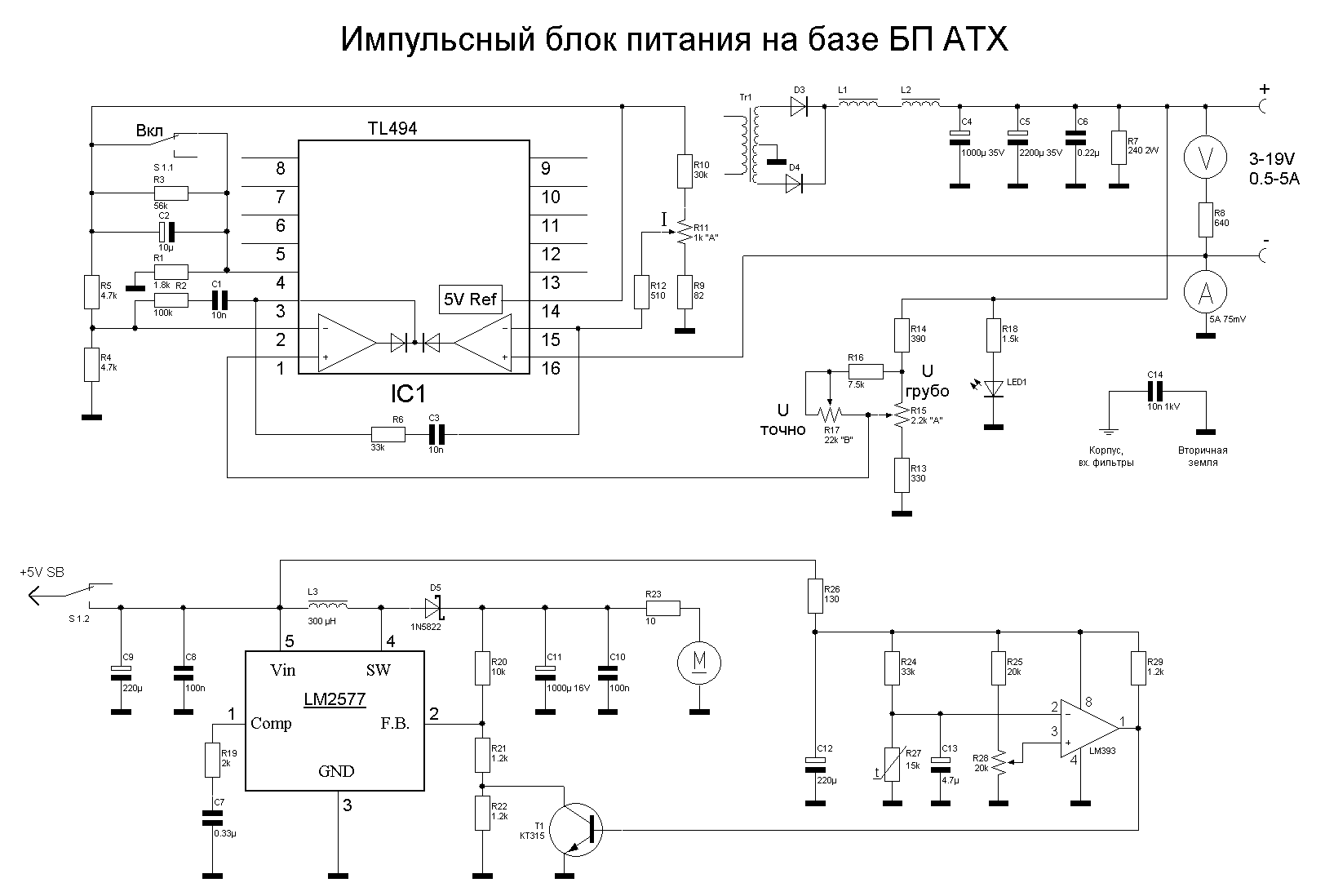

объясните пожалуйста есть ли какие то принципиальные отличия в схеме по которой я собирал или лучше собирать по схеме с добавлением lm358,на уровень шумов,помех,пульсаций я так понимаю это не влияет,точность поддержания тока,напряжения улучшится или нет,чем вообще эта схема лучше или нет той по которой делаю я

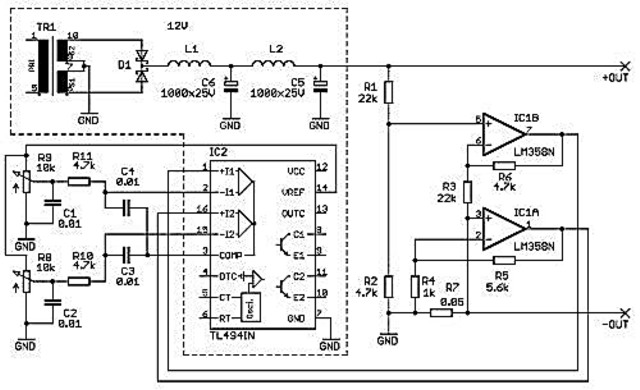

http://elwo.ru/_fr/0/0273713.jpg
|
|
| | Пн, 18.02.2013, 02:17 | Сообщение # 99
|
Andrewe Пользователи Активность: 65
| Добрый день...
С появлением свободного времени, решил доделать свой БП...
Оставалось лиш запитать ШИМ и транс раскачки...

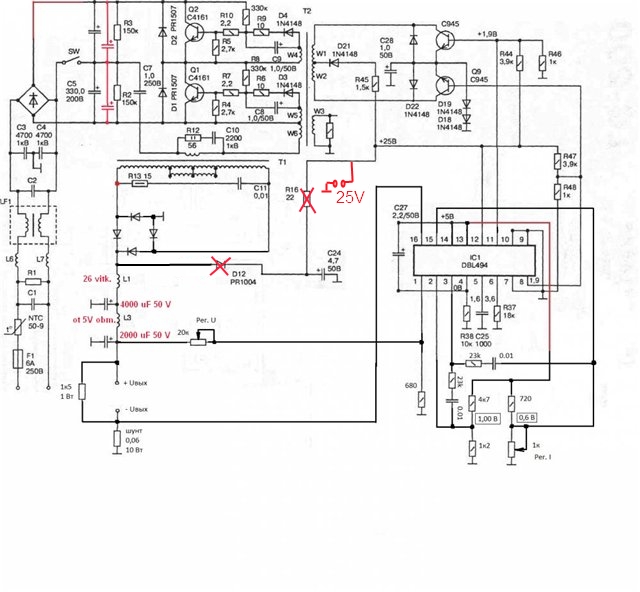

Сделал блочек питания на 25 В из эл.баласта лампы дневного света, подрубил как на сxеме, все запустилось, лампа на 12 В горит, все регулируется, красота, потом решил подрубить 2 лампы последовательно, врубаю нет фуги, питание на ШИМ есть , проверяю силовые транзисторы - один сгорел, впаял новые, пока проверял обвязку, забыл все подключить через лампу 220 В, включил в розетку - с хлопком вылетели новые транзюки оба, аж руки опустились, что за херня??? поможите...
поправил Andrewe - Пн, 18.02.2013, 02:21 |
|
| | Пн, 18.02.2013, 10:32 | Сообщение # 100
|
феска Друзья Активность: 3627
| Andrewe, вылетели не только транзисторы, смотри диоды импульстные (или шотки) и балансные резисторы, нечего не услышал про шунт он вообще есть
|
|
