Блоки питания
|
|
| | Сб, 05.06.2010, 20:49 | Сообщение # 71
|
MAESTRO ^ Активность: 5564
| Ну и ладно, главное что всё заработало.
|
|
| | Вт, 29.06.2010, 20:00 | Сообщение # 72
|
Гость Гости Активность:

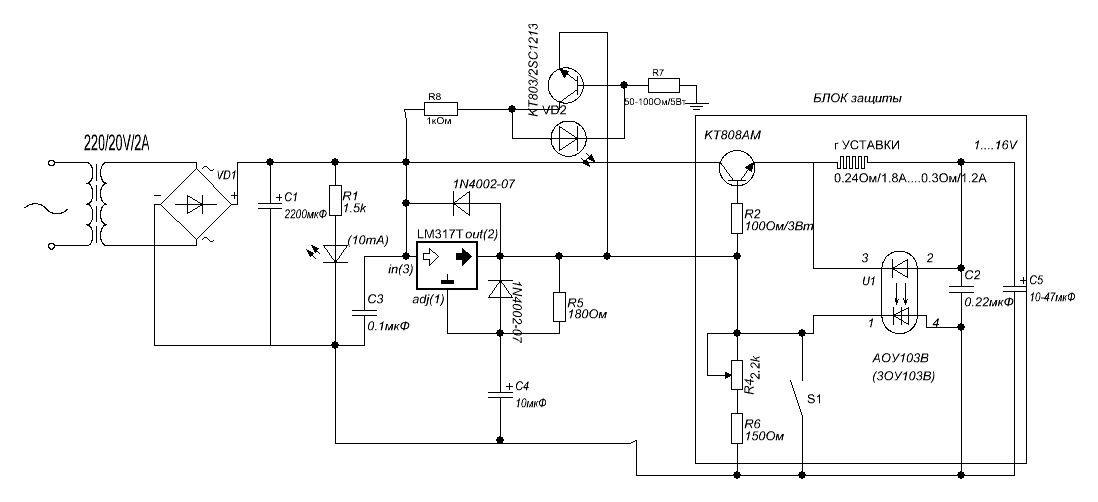

| с индикацией разобрался. Всё работает(правда номиналы в схеме другие получились). Подскажите отеч. аналог КТ808АМ(БМ) только ПНП.
|
|
| | Вт, 29.06.2010, 20:15 | Сообщение # 73
|
MAESTRO ^ Активность: 5564
| КТ808АМ - 10А 130В h21e max=50.
Аналог пнп: КТ837, 2N6108, 2N6111 пнп 8А 70В h21e max=200.
КТ865А, 2SA1073 pnp 10А 200В h21e max=60.
КТ8102, MJE4353, 2SA1302 pnp 16А 200В h21e max=100.
И выложи схему с реальными номиналами.
|
|
| | Вт, 29.06.2010, 20:21 | Сообщение # 74
|
VenoM Пользователи Активность: 11
| спасибо. Это я вопрос задавал по схеме БП с оптроном. Надо ж для -15В транзистор ПНП.
|
|
| | Ср, 30.06.2010, 12:10 | Сообщение # 75
|
-igRoman- Друзья Активность: 1198
| VenoM, Лично я б советовал в ключах Кт818Г (П-Н-П) и 819.Отличные транзисторы.
Можно покруче 8101,8102
|
|
| | Вт, 06.07.2010, 21:54 | Сообщение # 76
|
Гость Гости Активность:
| Всем здравствуйте!
Новичок я на Вашем форуме!
Вот посетила меня такая идея может (кто и поддержит) решил собрать минидрель на основе военного двигателя ДПМ - 35Н1 - 04, но не такую какую можно везде купить.
Суть в чём, для питания хочется использовать импульсный источник питания а именно от зарядник от сотового.Добавлено (06.07.2010, 21:54)
---------------------------------------------
Но это ещё на всё, хотел сделать регулятор но не простой а четырёхступенчатый с индикацией (хочу на микроконтроллере) и всё это надо уместить в корпусе источника питания. Но это опять не всё, все современные дрели оснащаются неудобныв выключателем, я же хочу использовать кнопку, вернее использовал но у неё быстро пригорают контакты.
Такая вот идея, как она Вам.
|
|
| | Ср, 07.07.2010, 07:57 | Сообщение # 77
|
-igRoman- Друзья Активность: 1198
| 1. Если не трудно, зарегся и кинь фотки этого зверя, так подозреваю он щеточный (коллекторный)? Бирочку глянуть?
Зарядник от сотового????!!! Нужно знать ток двигателя, заклинит патрон, и ток равен току КЗ.
2. Зачем контроллер? микруха 555 и кт819, плата 3х3см, плавная регулировка. Работает уже лет 10.
А так идея классная :) Не хватает только графического дисплея, чтоб приветствие писал, отображал режимы работы, и еще цвет экрана менялся. 21век!!!!
|
|
| | Ср, 07.07.2010, 13:58 | Сообщение # 78
|
Дмитрий Пользователи Активность: 6

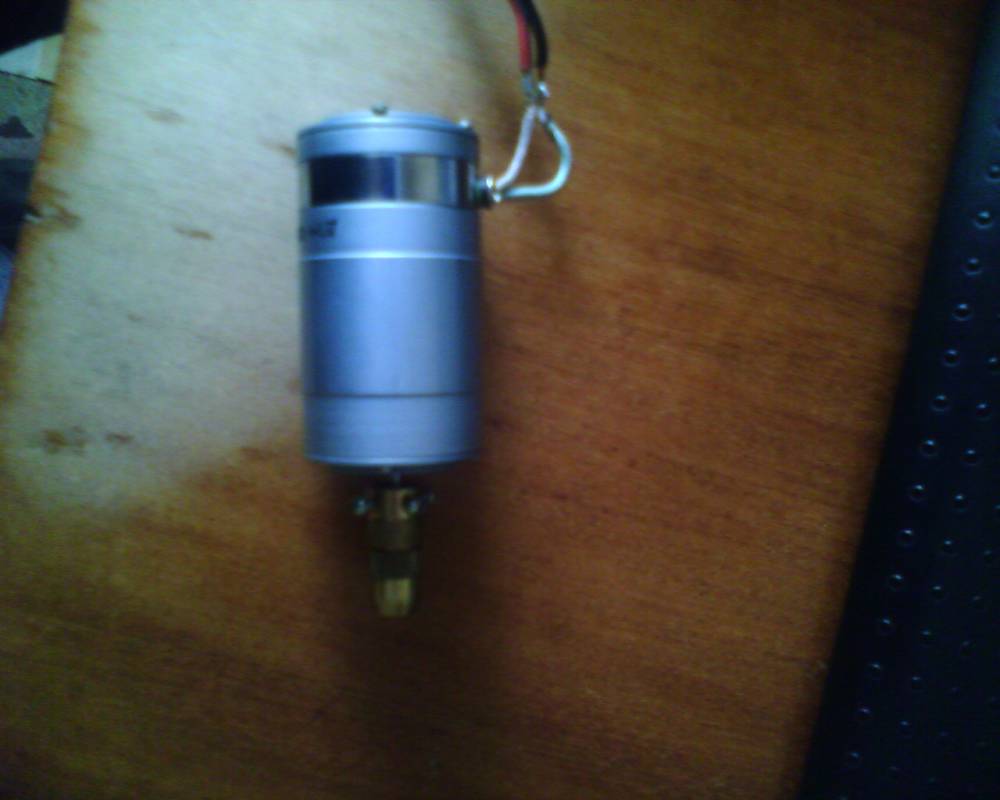

| Вот фото Добавлено (07.07.2010, 13:58)
---------------------------------------------
На нём написано ДПМ-35Н1-04, ток потребления около 100-200 Ма (мерил сам), при напряжении около 30В. Пробывал переделывать зарядку на 30 В (ставил соответствующий стабилитрон и конденсаторы на соответствующее рабочее напряжение), она работает но по мощности не вытягивает, странно, ведь на ней написано ток зарядки до 500 мА.
Какие есть предложения по поводу БП, если надо могу выложить схему на основе которой я делал.
|
|
| | Чт, 08.07.2010, 12:18 | Сообщение # 79
|
-igRoman- Друзья Активность: 1198
| В дебри лесть не хочется, могу по простому. Я с физикой в школе особо не дружил, а зря!, 7 класс.
Примерная моща движка, - 30в*0,1А=3ВТ +КПД++++= Минимум пусть 3,5ВТ, макс 6ВТ. Если ротор заклинить ток будет приблизительно равен току КЗ.
Зарядка обычная китайская 5вольт/500ма (лоховская, без стабилизации тока) 2$
Мощность самого блока (трансформатора) 5в*0,5а=2,5ВТ, нужно не меньше 6ВТ, а то и более запас по мощности должен быть по любому.
У меня похожий движок только на 24вольта, делал блок на 1А, = 24ВТ, Все работает прекрасно, надеюсь пояснил на пальцах.
|
|
| | Чт, 08.07.2010, 12:23 | Сообщение # 80
|
MAESTRO ^ Активность: 5564
| Абсолютно согласен. Моя ручная минидрелька (как нибудь закину фото) для сверлежа плат, питается 12В и да, на холостом ходу 0.15А, но когда вгрызается в материал, прыгает до ампера. Так что нужен БП хотя-бы ватт на 10. Типа такого
|
|
