| | Пн, 24.03.2014, 21:01 | Сообщение # 331
|
Ксюня Друзья Активность: 453
| kabachok1994, ТЛ431 шалит. Попробуй поменять ее.
|
|
| | Пн, 24.03.2014, 23:47 | Сообщение # 332
|
kabachok1994 Пользователи Активность: 193
| Ксюня спасибо что отреагировали, я экспериментировал с токовым резистором который на 0,1 Ом увеличил до 2 Ом при регулировке подстроечником ток меняется в небольших пределах а при 0,1 Ом нечего с током не происходило, если менять TL431 у меня она одна в комментариях говорилось о возможности замены на маломощный транзистор обратной полярности я так понял pnp эмиттером на минус?
|
|
| | Вт, 25.03.2014, 09:14 | Сообщение # 333
|
Ксюня Друзья Активность: 453
| Цитата kabachok1994 (  ) о возможности замены на маломощный транзистор обратной полярности я так понял pnp эмиттером на минус?
Поменять на транзистор нельзя. ТЛ431 это регулируемый стабилитрон.
|
|
| | Пт, 08.08.2014, 18:27 | Сообщение # 334
|
tormoz Пользователи Активность: 14
| А вот и я ВЕРНУЛСЯ!!! Цветы подарки в машину!!! Добрый день! Подскажите пожалуйста как по Вашей схеме сделать блок питания на12 В. 5А, а лучше 10 ампер. Только пожалуйста подробнее для особо одаренных. Есть транс с телика мощный ТС-250 вторичка намотано мощным проводом на 12 В. переменки, диодный мост Д 245, кондеры на 10000 мк. 50 в.- 2 шт., стабилитрон 814 Г, Транзисторы кт- 819, 818, 837, 805, 815, 817, 816, полевики IRF530, 540, 9540., (может лучше на них). Как проверить ток на выходе блока питания, его макс. значения. Пишите: aquaalexander@mail.ru . За ранее благодарен. Очень нужно. Пытался собрать по схеме не получилось. полезной информацией с друзья! (СХЕМА СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ)
|
|
| | Пт, 08.08.2014, 19:26 | Сообщение # 335
|
tormoz Пользователи Активность: 14
| Добрый день! Подскажите пожалуйста что в этой схеме изменить добавить что б при 12в. ток был 5А или лучше 10А. Есть транс с телика мощный ТС-250 вторичка намотано мощным проводом на 12 В. переменки, диодный мост Д 245, кондеры на 10000 мк. 50 в.- 2 шт., стабилитрон 814 Г, Транзисторы кт- 819, 818, 837, 805, 815, 817, 816, полевики IRF530, 540, 9540., (может лучше на них). Или есть схемы лучшетолько для особо одаренных попроще.Спасибо. Пишите: aquaalexander@mail.ru . За ранее благодарен. Очень нужно
|
|
| | Пт, 08.08.2014, 20:23 | Сообщение # 336
|
MAESTRO ^ Активность: 5564
| Привет. Приведённая схема аж никак на 5 А не потянет - максимум 1 А. Надо по другой. Советую вот эту: http://el-shema.ru/publ....1-0-295
|
|
| | Вс, 21.09.2014, 17:32 | Сообщение # 337
|
tormoz Пользователи Активность: 14
| Добрый день! Спасибо за помощь раньшене мог ответить. Пытаюсь сделать озонатор перебрал кучу схем только шумная дуга тихого разряда нет и озона соответственно.
|
|
| | Пн, 22.09.2014, 09:17 | Сообщение # 338
|
феска Друзья Активность: 3627
| tormoz, шумная дуга куда без нее)) в простых схемах не как, озон в результате разряда происходит, а чем замеряли что озона нет
|
|
| | Чт, 25.09.2014, 11:48 | Сообщение # 339
|
tormoz Пользователи Активность: 14

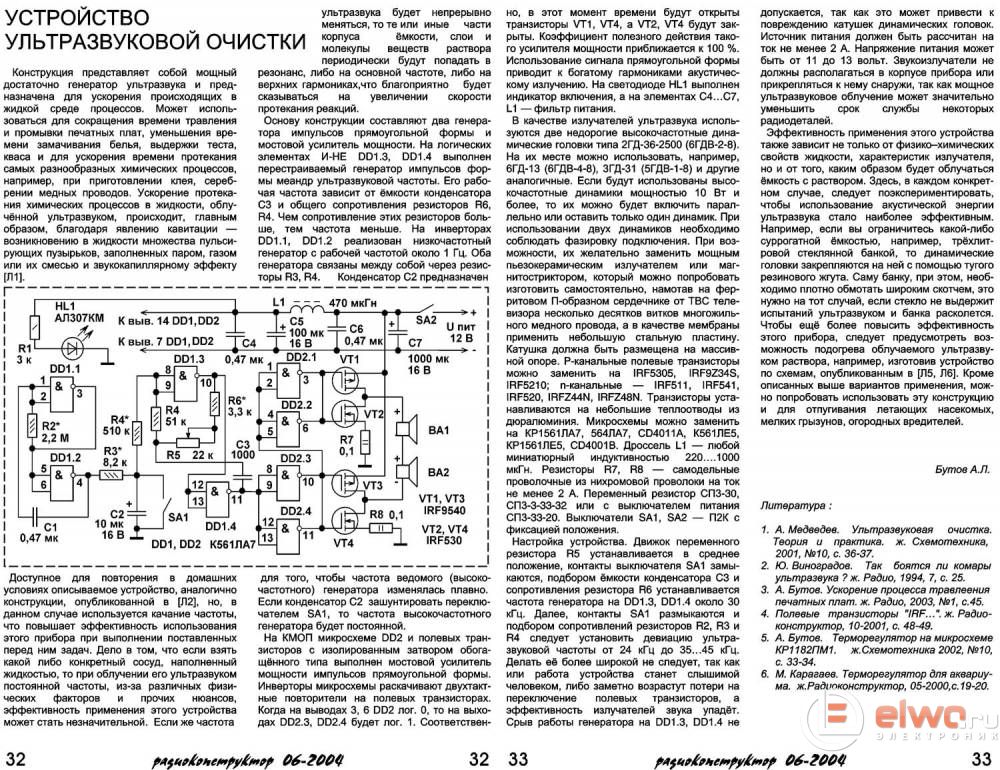

| Нет запаха. На 3 усцт помню если высокая прошивала запах был. Вот решил по этой схеме сделать с LG высокую отсоединил через разрядник на корпус. Запах пошел сразу тихий разряд но и сразу сгорел. Ну на даж такое, какие мы нежные. 3 усцт работал бы и улыбался. Пробовал подсоединить к схема ультразвука на сайте здесь была в место динамиков ТВС и на разрядник так зубец из жести на разряднике сгорел мгновенно надо что то переделать ну это для меня фантастика.
|
|
| | Ср, 24.12.2014, 20:36 | Сообщение # 340
|
fau314 Пользователи Активность: 2
| Всем здравствуйте!
В начале 90-х собрал БП с переменным напряжением 0-27В и защитой от КЗ на тиристоре и реле. Схему брал, кажется, из журнала Радиолюбитель за 89 или 90 год. В связи с тогдашним дефицитом деталей и наличием у меня некоторого количества транзисторов 819г (в пластиковом корпусе и с малюсеньким радиатором) решил, что пусть лучше они иногда сгорают, буду их менять. Так и было, раза 3 перепаивал после продолжительной перегрузки, все устраивало. Потом была пауза лет 15... Сейчас достаю из чулана сей девайс. Хочу оживить. Сгоревший 819г заменить не проблема, но еще сомнения вселяют почерневший R4 и потемневший R6 (таким образом, что прочитать их номинал не получается). Попробовал померить - намерил R4 ~ 1 Ом; R6 ~ 10 Ом. Поскольку китайский мультиметр на малых сопротивлениях внушает сомнения, и по смыслу я бы скорее ожидал в этих местах доли Ом, прошу знатоков - подскажите, какими должны быть R4 и R6. Схема ведь не экзотическая?...
|
|
