| | Чт, 25.12.2014, 10:58 | Сообщение # 341
|
MAESTRO ^ Активность: 5564
| R4 несколько ом - он не критичен. Пусть будет 1. А R6 задаёт ток срабатывания защиты на тиристоре, его надо подобрать экспериментально (10 тоже пойдёт).
|
|
| | Чт, 25.12.2014, 19:33 | Сообщение # 342
|
fau314 Пользователи Активность: 2
| Премного благодарен.
|
|
| | Сб, 17.01.2015, 23:12 | Сообщение # 343
|
Evgesolo Пользователи Активность: 2
| Всем привет!
Необходима помощь в оживлении конвертора 24->12в.
Один человек уже обращался с таким агрегатом Ссылка , именуется как 24/12 21.3759-05 240 Вт ЭНЕРГОМАШ., у меня ситуация похожая.
Проблема проста и не понятна).
В один прекрасный момент, перестал работать. И более того, при подачи питания 24в(даже 12в) начинал прилично издавать непонятные звуки. Вскрыл защитную планку, проверил в начале внешне все транзисторы\резисторы, а затем тестером на замыкание.
Оказалось, что транзистор КТ829А2(указал на фото) имел замыкание между базой и одним из выходов. Под рукой был старый убитый конвертер с таким же набором компонентов, с него выпаял рабочий транзистор и припаял на плату.
Думал что проблему решил, но оказалось что нет. Подал напряжение на конвертор, а на выходе то, только 0.2в. Снова перепроверил все резисторы на замыкание - проблем не обнаружил.
Основные тран-ры стоят 2N3055 (хотя на предыдущих конверторах, что были в моих руках, обычно стояли КТ819ГМ)
Что ещё может быть не так? Или что можно ещё проверить..
Заранее спасибо
поправил Evgesolo - Сб, 17.01.2015, 23:13 |
|
| | Ср, 21.01.2015, 15:18 | Сообщение # 344
|
mmmAmbo5 Пользователи Активность: 15
| ....без схемки никак, сори...
|
|
| | Сб, 24.01.2015, 23:17 | Сообщение # 345
|
Evgesolo Пользователи Активность: 2

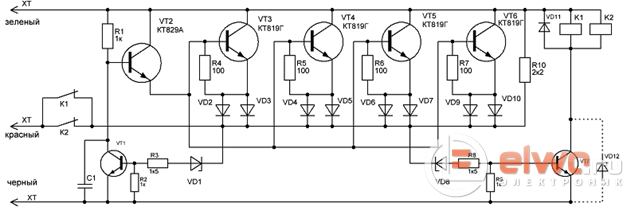

| Схемки к сожалению нет. Есть схема от похожей модели 21.3759-03, эта отличается лишь мощностью и наличием 6ти тран-ров 2N3055.
Понял, где допустил ошибку. Неправильно проверил до этого релюхи SRA-24VDC-CL. Оказалось, что они обе, не срабатывают. Причина этого, не известна. На досуге выпаяю их из платы, и попробую заменить для теста на проверенные и рабочие. Возможно залипли:)
Добавлено (24.01.2015, 23:15)
---------------------------------------------
Вообщем, сам спросил сам себе и ответил) В течении пару дней починил несколько авто-конвертеров 24/12 21.3759-02, 21.3759-03 и 21.3759-05. Практически идентичны по устройству, лишь в мощности отличаются.
Кто будет искать решение проблемы с данным конвертером(инвертором, кому как), скажу следующее:
1. Проверяйте на визуальные повреждения\сгорания\окислости.
2. Проверяйте каждый главный транзистор(2N3055 или КТ819ГМ могут быть, либо похожие) за замыкание\пробой(можно даже не выпаивая, инструкций полно в интернете). У меня в 2 из 3 конвертерах были пару пробитых, и в одном, уже на подходе(сопротивление уменьшилось). Перепаял.
3. Проверьте транзистор на входе 24в(зеленый провод), скорее всего будет стоять либо КТ829А или КТ829А2. Отличаются форм фактором(версия А больше чем А2) и главное, как оказалось, у "А" запас надёжности побольше будет. В своих конвертерах в 2 из 3, были сгоревшие именно КТ829А2. Один был замкнут база с выходом, а в другом, вход на базу не пропускал ток.
4. Как ни странно, но в 2 из 3 конверторах мне пришлось заменить обе пары реле. У меня стояли SRA-24VDC-CL, думаю во всех они же будут. Как оказалось, что при скачке напряжения(судя по всему) все релюхи попросту заклинили. Купил в замену другие.
По сути, больше ломаться нечему. Маленькие smd резисторы, по мне, они вечные в этих устройствах. Главное, перед дальнейшим использованием, обязательно ставить предохранитель на вход 24в.
Надеюсь кому-нибудь помог с советом :)
Продолжение тут...
поправил Evgesolo - Сб, 24.01.2015, 23:18 |
|
