| | Пн, 12.07.2010, 11:59 | Сообщение # 91
|
-igRoman- Друзья Активность: 1198
| Еще не много осталось :) - три транзистора.
А еще фишку заметил, смотри как сделана схема стабилизации напряжения, обрати внимание на включения стабилитрона!!! С одной стороны 220 ОМ, с другой 62 Ома, так вот если напруга подпрыгнет до 24 вольт то ,- вероятность повреждения трех!!! элементов, ну и транзистора Q1.
Тщательно прозвони всю цепочку!!!
Напряжение на мостах точно как на схеме??? Возьми лампу на 24в, подпаяй к одному, потом другому мосту, и посмотри совпадают ли напряжения. А то типичная ошибка мерять цифровиком, можно подъ...тся!!
|
|
| | Вт, 13.07.2010, 20:13 | Сообщение # 92
|
Дмитрий Пользователи Активность: 6
| Доброго вечера!
Вот принёс друг на починку автомобильный конвертер 24В/12В (Сделано в России) с автомобиля Феникс (китайский аналог ГАЗели), говорит после 2 секунд работы выключается. На нём написано 21.3759-05.
Никто не сталкивался с таким зверем, и кто чем может помочь?
Заранее Благодарю!
|
|
| | Вт, 13.07.2010, 20:36 | Сообщение # 93
|
Inspektor Пользователи Активность: 7
| Сегодня наконец-то появилось время заняться блоком. Стал прозванивать мелкие транзисторы. Q2 и Q3 оказались исправны. Когда дело дошло до Q1, который расположен внизу платы и плохо виден, то оказалось, что у него выводы база-эмиттер закорочены! Разогнул их и сразу всё заработало!!!
Самое интересное, что блок абсолютно новый и лично мною был распечатан из заводской упаковки. При первом включении он вообще не включался. Выкрутил сетевой предохранитель - цел. Закрутил обратно - блок включился. Вот такая филиппинская сборка, чтоб её... Получается, что после сборки блоки не проверяются.
-igRoman-, отдельное спасибо за участие!!
|
|
| | Ср, 14.07.2010, 11:46 | Сообщение # 94
|
-igRoman- Друзья Активность: 1198
| Inspektor, за что спасибо, сам ведь разобрался :) Могу только добавить *На здоровье*, и чтоб железяка больше мозги не пудрила.
Лично я блок немного переделал, добавил плавную регулировку, стабильность упала немножко но от 9 до 16 вольт пожалуйста. У тебя наверно тоже полуфабрикат, на передней панели в метале вырезаны окошки, и под резистор место есть???- это на будущее. Дмитрий, это заводской порядковый номер, что это за зверь?? МОжно фото? И что от него питается?
|
|
| | Ср, 14.07.2010, 12:04 | Сообщение # 95
|
MAESTRO ^ Активность: 5564
| Схема на модель 21.3759-05 не попадалась, так что без фото (снаружи и внутри) дальше не продвинемся.
|
|
| | Пт, 16.07.2010, 13:48 | Сообщение # 96
|
Дмитрий Пользователи Активность: 6

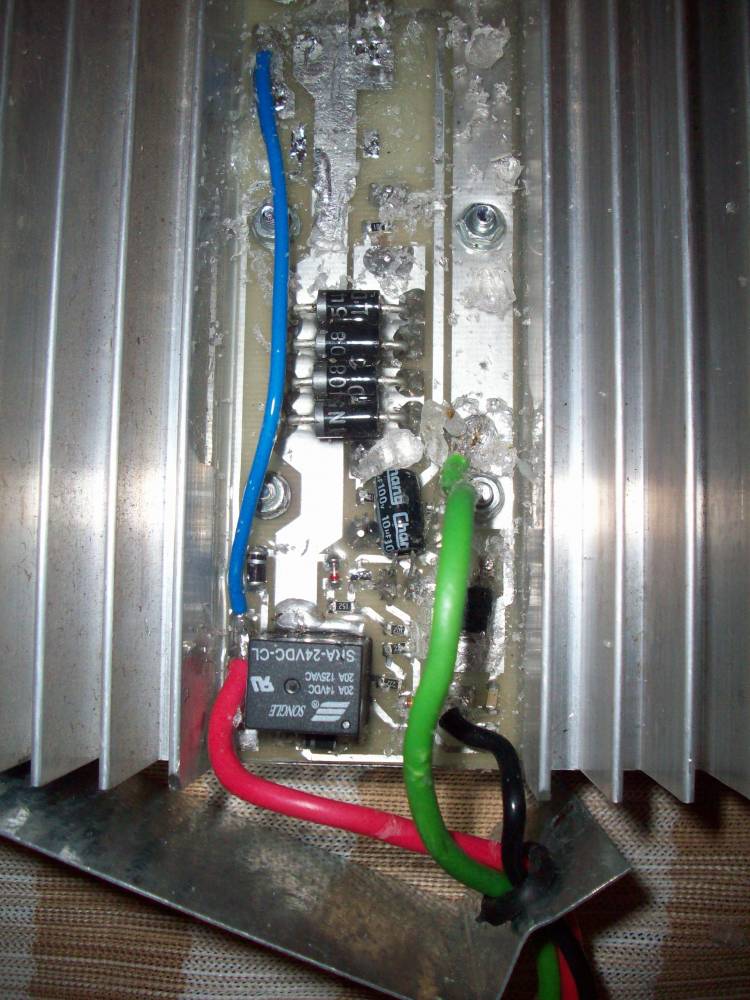

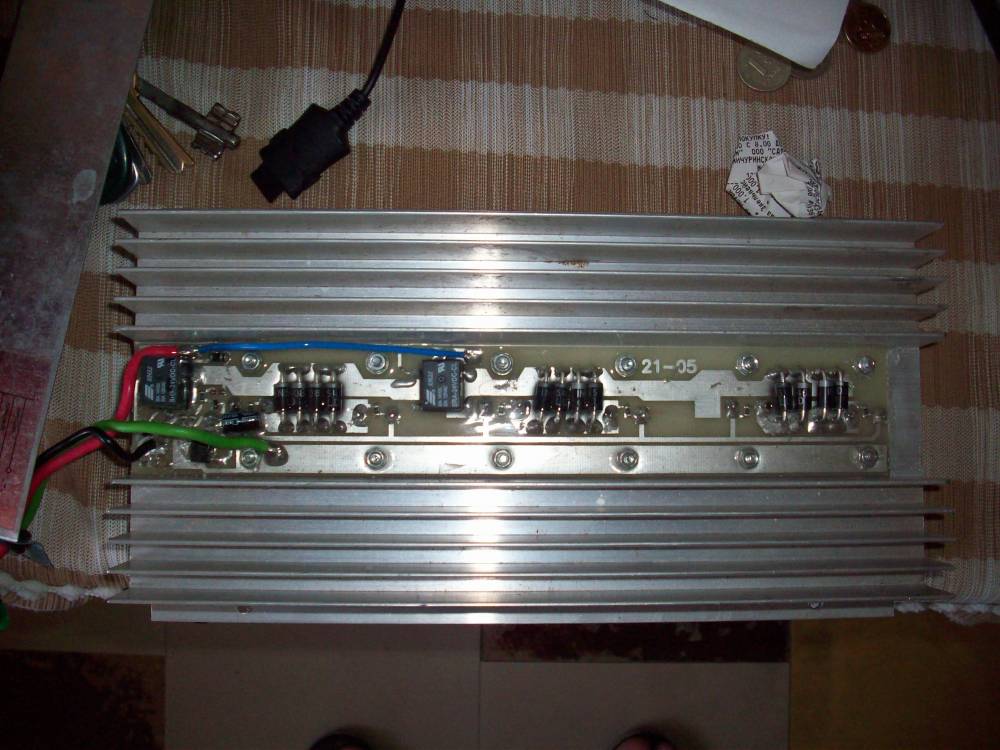

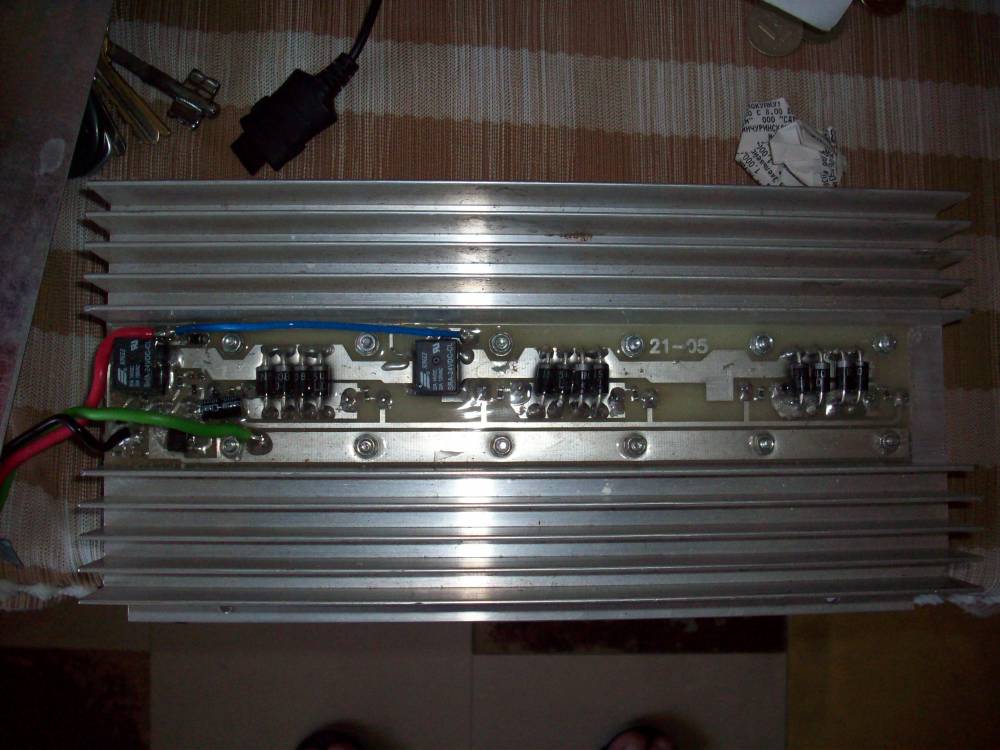

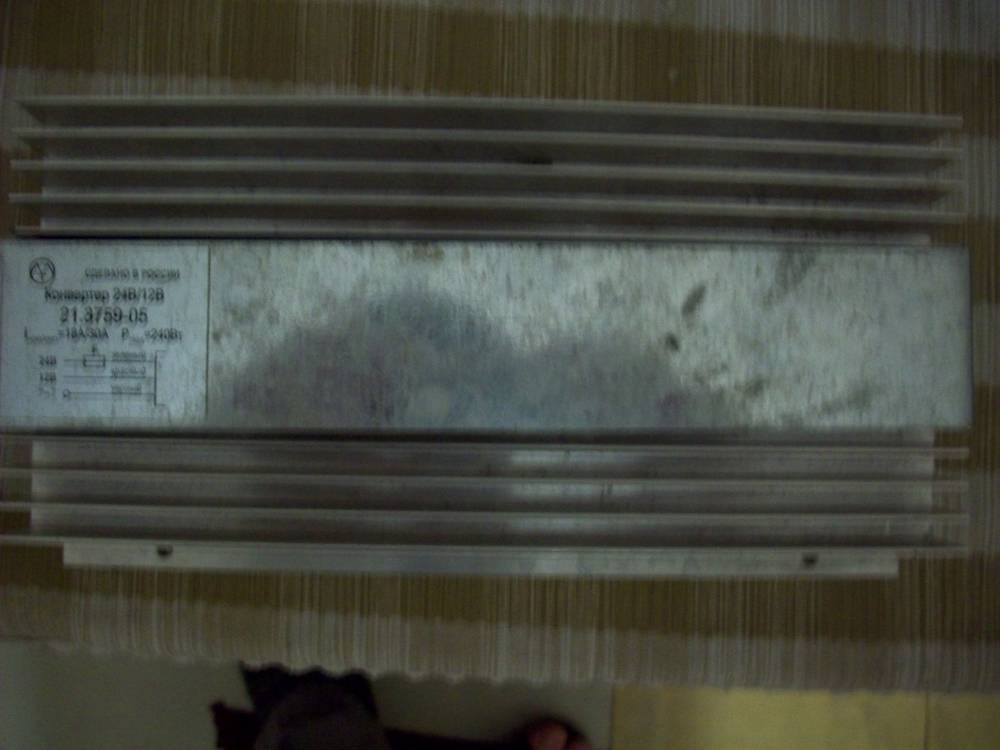

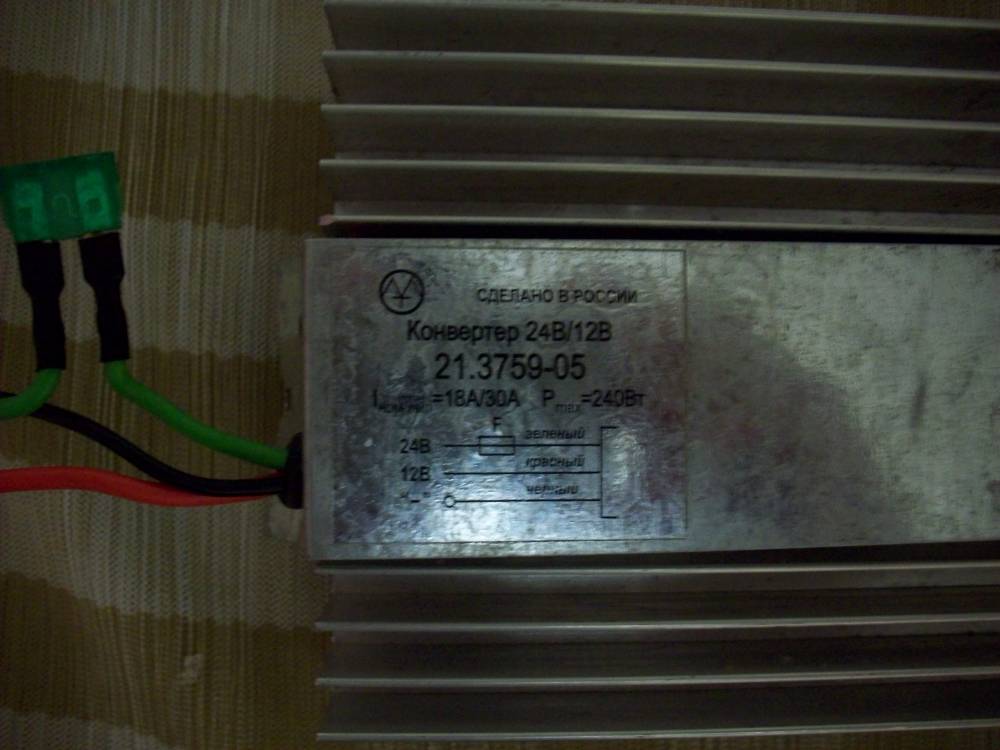

| выкладываю фото этого зверя    Добавлено (16.07.2010, 13:48)
---------------------------------------------
Служит для питания электроники автомобиля (магнитола, прикуриватель и др.), т.к. в Китае (откуда машина всё на 24 В)
|
|
| | Пт, 16.07.2010, 17:53 | Сообщение # 97
|
-igRoman- Друзья Активность: 1198
| Пока, что понял с фотки - 6 транзисторов, 3 по 2 в параллельно
ключи, зарядка от самсунга, мелочь и чек с магазина
Нужно изучить внимательней, где подвод проводов, под зеленым на нижней фотке, я понимаю должен быть интегральный стабилизатор на 12 вольт, если не трудно эту часть по подробней.
Пока не понял суть двух релюшек?
И по возможности по подробней как проявляется симптом?
|
|
| | Пт, 16.07.2010, 21:08 | Сообщение # 98
|
Дмитрий Пользователи Активность: 6
| При включении работает первые 3-5 секунд и всё (глухо, как в танке). Под зелёным проводком оказался "транзистор" (SMD корпус, ну как на мат. платах трагзисторы), НО НА НЁМ НАПИСАНО КТ829А. Сегодня выпая все большие транзисторы, все в норме, подозрения пали на этот КТ и действительно, один переход в КЗ, завтра на рынок, НО ЗАЧЕМ ЭТИ РЕЛЕ ?
|
|
| | Пт, 16.07.2010, 22:14 | Сообщение # 99
|
MAESTRO ^ Активность: 5564
| Эти реле предназначены для узла защиты от короткого замыкания и превышения напряжения на выходе.
|
|
| | Сб, 17.07.2010, 05:12 | Сообщение # 100
|
Inspektor Пользователи Активность: 7
| Quote (-igRoman-) У тебя наверно тоже полуфабрикат, на передней панели в метале вырезаны окошки, и под резистор место есть???- это на будущее.
Под резистор не знаю (блок уже собрал), но вроде не видел ничего такого. А вот прямоугольные окошки в металле для амперметра и вольтметра имеются. Снаружи их не видно, поскольку закрыты декоративной плёнкой-наклейкой. А с ними - это уже другая модель получается...
|
|
