Блоки питания
|
|
| | Вт, 08.10.2013, 08:04 | Сообщение # 311
|
феска Друзья Активность: 3627
| Kirill, скорея всего подключал к выводам не связаных вторичек (выводам разных вторичек)
|
|
| | Вс, 20.10.2013, 01:18 | Сообщение # 312
|
Kirill Пользователи Активность: 7
| Всё разобрался, большое спасибо за помощь.
|
|
| | Сб, 01.03.2014, 19:09 | Сообщение # 313
|
Nicholas Пользователи Активность: 39

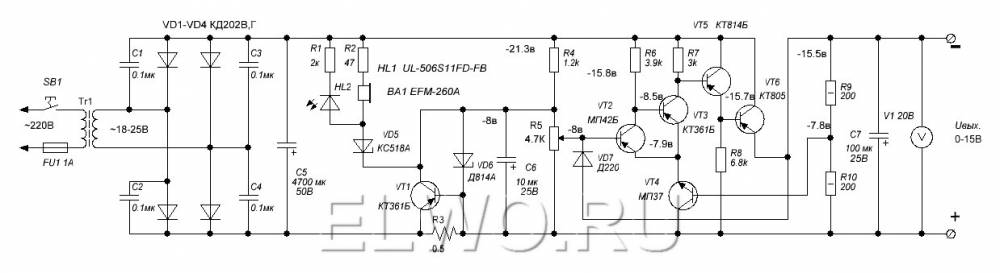

| Собрал вот этот блок, а он по какой то непонятной мне причине не регулируется а выдаёт свой максимум по напряжению. Подскажите в каком направлении искать ошибку, или какие транзы отвечают за регулировку напряжения. заменил мп42б на мп41б
поправил Nicholas - Сб, 01.03.2014, 19:10 |
|
| | Сб, 01.03.2014, 20:48 | Сообщение # 314
|
MAESTRO ^ Активность: 5564
| На схеме указаны все правильные напряжения в контрольных точках - сравни.
|
|
| | Вс, 02.03.2014, 12:43 | Сообщение # 315
|
Nicholas Пользователи Активность: 39
| все напряжения в контрольных точках примерно совпадают разница в некоторих не более 0.5в а в некоторих и вовсе полностю совпадает.
и еще R9, R10 греются
поправил Nicholas - Вс, 02.03.2014, 12:52 |
|
| | Вс, 02.03.2014, 12:49 | Сообщение # 316
|
MAESTRO ^ Активность: 5564
| Значит мощность их не 2 ватта, или напряжение повышенное сильно.
Проверить все транзисторы, диоды и монтаж. Схема с небольшой ошибкой, там должен быть не кт805, а транзистор П-Н-П - например кт818.
|
|
| | Вс, 02.03.2014, 20:01 | Сообщение # 317
|
Nicholas Пользователи Активность: 39
| спасибао, буду розбераться
|
|
| | Пт, 07.03.2014, 22:33 | Сообщение # 318
|
kabachok1994 Пользователи Активность: 193

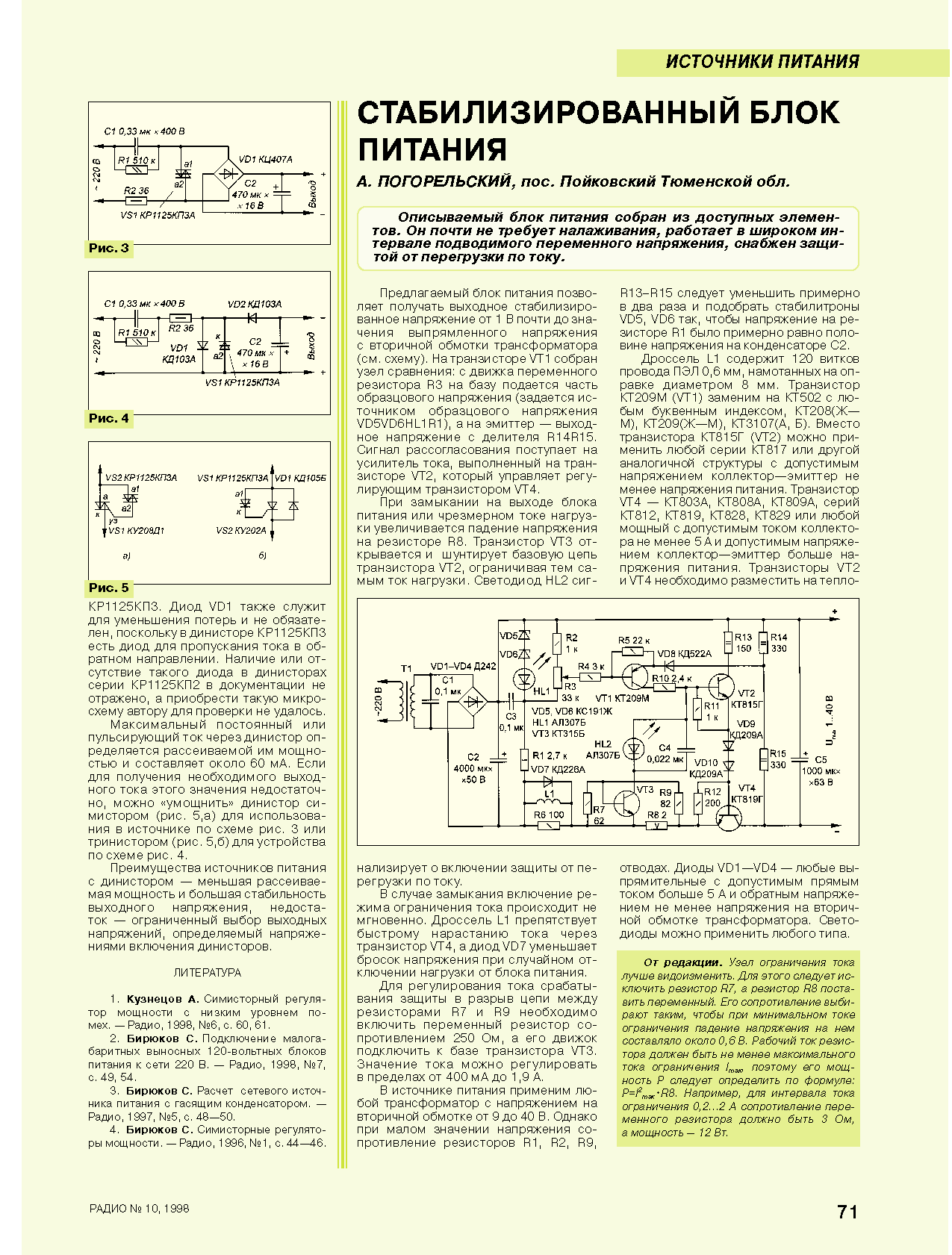

| Здравствуйте! Заинтересовала вот такая схемка, прежде всего наличием деталей, но вот "амперов" маловато, есть ли возможность здесь увеличить силу тока до 5-10А.
|
|
| | Сб, 08.03.2014, 07:43 | Сообщение # 319
|
lineyka2 Пользователи Активность: 7
| здравствуйте! Подскажите пожалуйста доступную схему блока питания -+24В, -+24В, 12В, ток 0,8-1А
|
|
| | Сб, 08.03.2014, 11:50 | Сообщение # 320
|
MAESTRO ^ Активность: 5564
| Импульсный или обычный с трансформатором? В последнем случае просто диодные мосты и конденсаторы фильтра на каждую обмотку.
|
|
