Блоки питания
|
|
| | Вс, 28.07.2013, 18:47 | Сообщение # 301
|
Ксюня Друзья Активность: 453
| Цитата (sizov) Как можно по внешнему виду знать ток потребления ?
Просто.Ну скажем не сточностью до десятков милиампер,но можно.Это приходит с опытом  .Я к стати мужик.просто ник женский.Допустим схемка генератора какого нибудь.Смотриш параметры выходного ключевого транзистора(допуститм ток колектора у него 1А),ставишь защиту на пол ампера и включаеш.Если что не так,транзистор гарантировано не вылетит при кратковременном включении.
|
|
| | Пн, 29.07.2013, 15:58 | Сообщение # 302
|
sklis_s Пользователи Активность: 5
| Остальные транзисторы целые, я же тот отпаял, БП работает. Но сколько можно один и тот же транзюк менять? Надо отстраивать защиту. Как??? Добавлено (29.07.2013, 15:58)
---------------------------------------------
Запустил седня этот БП. Короче 3 лампы на 12,5 ампер тянули. БП по моему хрень, грузанул я его на 8 ампер, через 10-15 минут транзисторы выходные кипят, а написано 20 ампер. Ну одну р/станцию тянет и ладно, для работы пойдет.
|
|
| | Пн, 29.07.2013, 17:35 | Сообщение # 303
|
sizov Пользователи Активность: 6
| ,,Ксюня,, ! Спасибо за разеснения ! Теперь , вроде-бы , понятно ! В скором будущем попробую сделать БП ! Извени , если обидел !
поправил sizov - Пн, 29.07.2013, 17:37 |
|
| | Пн, 29.07.2013, 21:18 | Сообщение # 304
|
Ксюня Друзья Активность: 453
| Цитата (sklis_s) грузанул я его на 8 ампер, через 10-15 минут транзисторы выходные кипят, а написано 20 ампер. Ну одну р/станцию тянет и ладно, для работы пойдет.
Добавь еще один транзистор.Может им полегче станет.И кулер на радиатор поставь.
|
|
| | Пт, 23.08.2013, 15:16 | Сообщение # 305
|
sizov Пользователи Активность: 6
| Всем привет ( особенно Masterу ) ! У меня вопрос ! Почему используют ИМЕННО ОУ LM ? Просто у меня нет LM и ехать в магазин далеко ( да и денег нет ) ! Но у меня есть много ОУ из серий 140 , 548 ,157 ! Можно-ли их использовать ?
|
|
| | Пт, 23.08.2013, 23:11 | Сообщение # 306
|
MAESTRO ^ Активность: 5564
| Потому что они самые распространённые и недорогие. Конечно можно брать любую другую на подходящее напряжение.
|
|
| | Ср, 28.08.2013, 13:53 | Сообщение # 307
|
sizov Пользователи Активность: 6

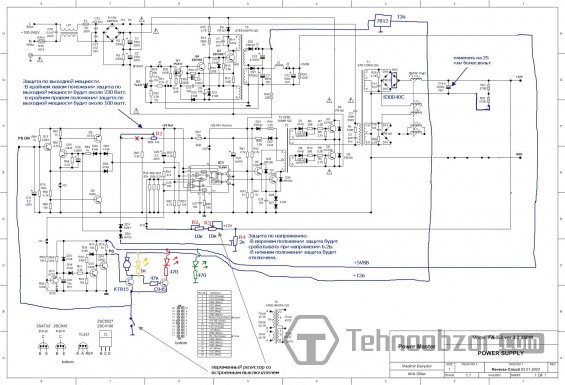

| Всем доброго дня ! Подскажите , пожалуйста , как прекрипить фаил с другого сайта ! Я пытался переделать АТХ в БП , но у меня ни чего не получилось ! Есть вопросы ! Прикрепляю окончательную схему ( с другого сайта ) ! Добавлено (25.08.2013, 05:30)
---------------------------------------------
Вопрос следующего содержания !
1) Рабочая-ли схема ? Делал переделку по данной схеме , вых . напряжение регулируется в пределе 12-14 вольт ! Дальше срабатывает защита !
2) Регулировки тока нет ( так и тока нет ) ! Нагружал лампой от авто ( фарной ) , лампочку ,, разогнал ,, до 50-60 процентов ( примерно ) ! Далее срабатывает защита !
3 ) Хотелось-бы добыть из АТХ 20 воль и 10 ампер ( мах ) ! Добавлено (28.08.2013, 13:53)
---------------------------------------------
Тук-тук-тук ! Есть кто дома ?
поправил sizov - Вс, 25.08.2013, 05:20 |
|
| | Вс, 06.10.2013, 16:19 | Сообщение # 308
|
Kirill Пользователи Активность: 7
| Всем добрый вечер. Имеется трансформаторный блок питания советского производства, на сколько мне известно с какого то телевизора. На выходе он выдает 14 вольт. При подключении нагрузки напряжение падает до 0. С чем это может быть связано?
|
|
| | Вс, 06.10.2013, 19:35 | Сообщение # 309
|
MAESTRO ^ Активность: 5564
| Привет. Какую именно нагрузку к нему подключал? Может он не расчитан под такой ток - срабатывает защита. Нужна модель БП и фото.
|
|
| | Пн, 07.10.2013, 22:24 | Сообщение # 310
|
Kirill Пользователи Активность: 7
| Подключал обычную лампочку на 12 вольт. модель БП не знаю, фото сделаю чуть позже
|
|
